Siemens 3RH2362-2BC40 pomocný stykač s pomocným kontaktem Piece 1 ks

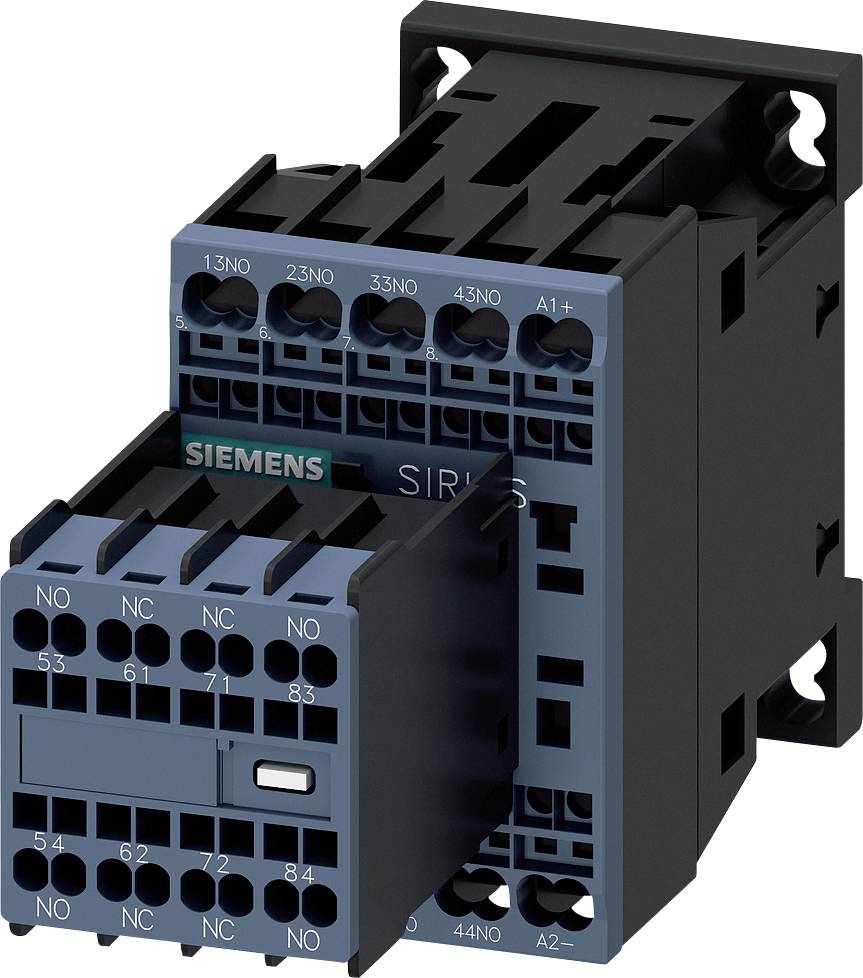

Elektrické stykač Siemens, model SIRIUS, s několika svorkami a robustní, pravoúhlou konstrukční strukturou.

Je vidět otevřená elektrická rozvodná skříň s několika úrovněmi elektrických komponent a kabeláže.

Diagram elektrických modulů a možností propojení: Pomocný stykač, adaptér, spotřebič

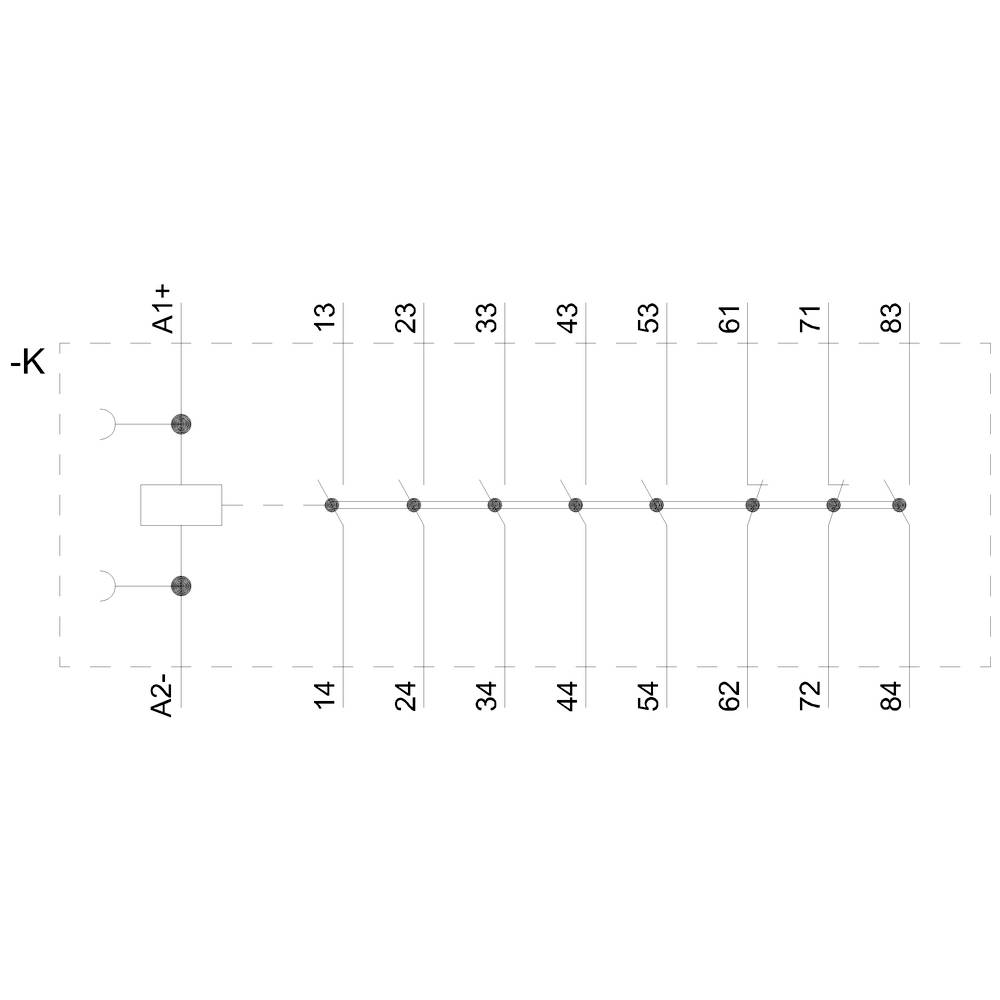

Elektrické schéma jednotky s několika spojeními na kontaktní linii, včetně označení 'A1+', 'A2-' a čísel kontaktů.

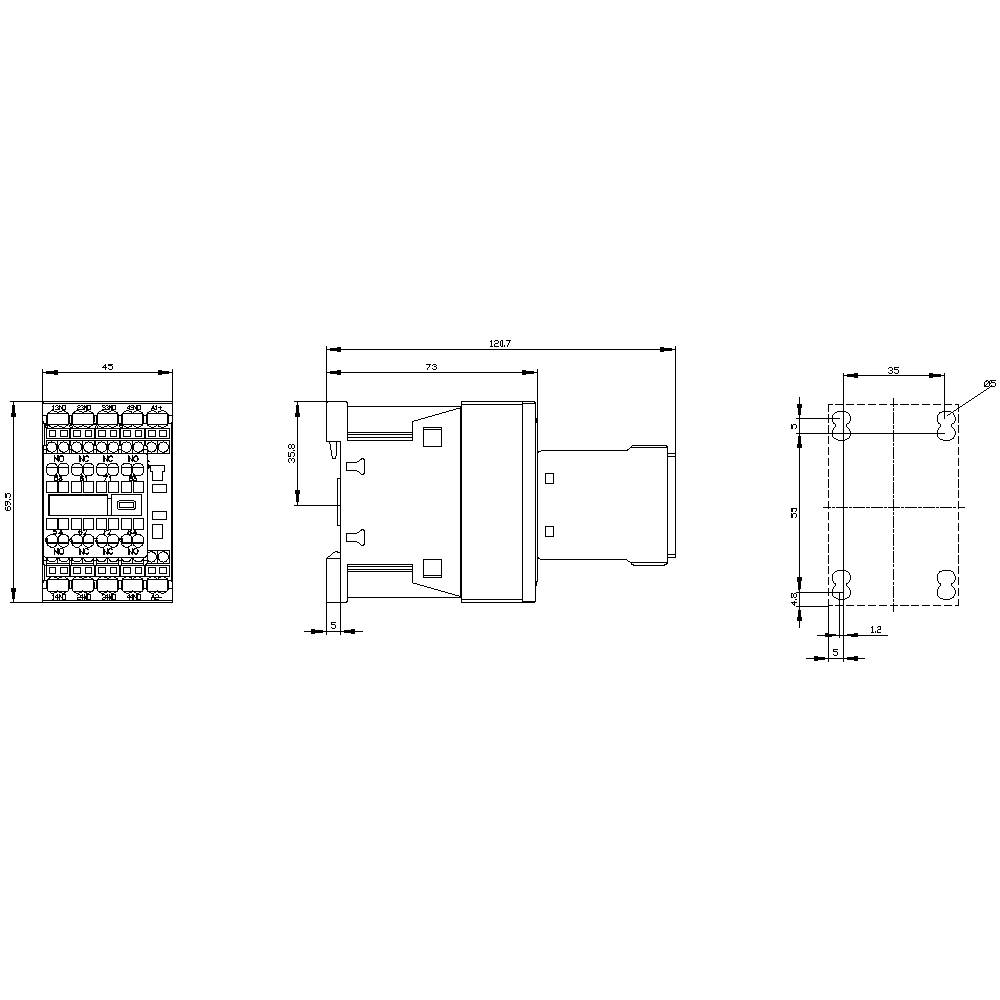

Technický výkres elektronické součástky s pohledem zepředu, z boku a shora. Rozměry a detaily jsou vyznačeny.

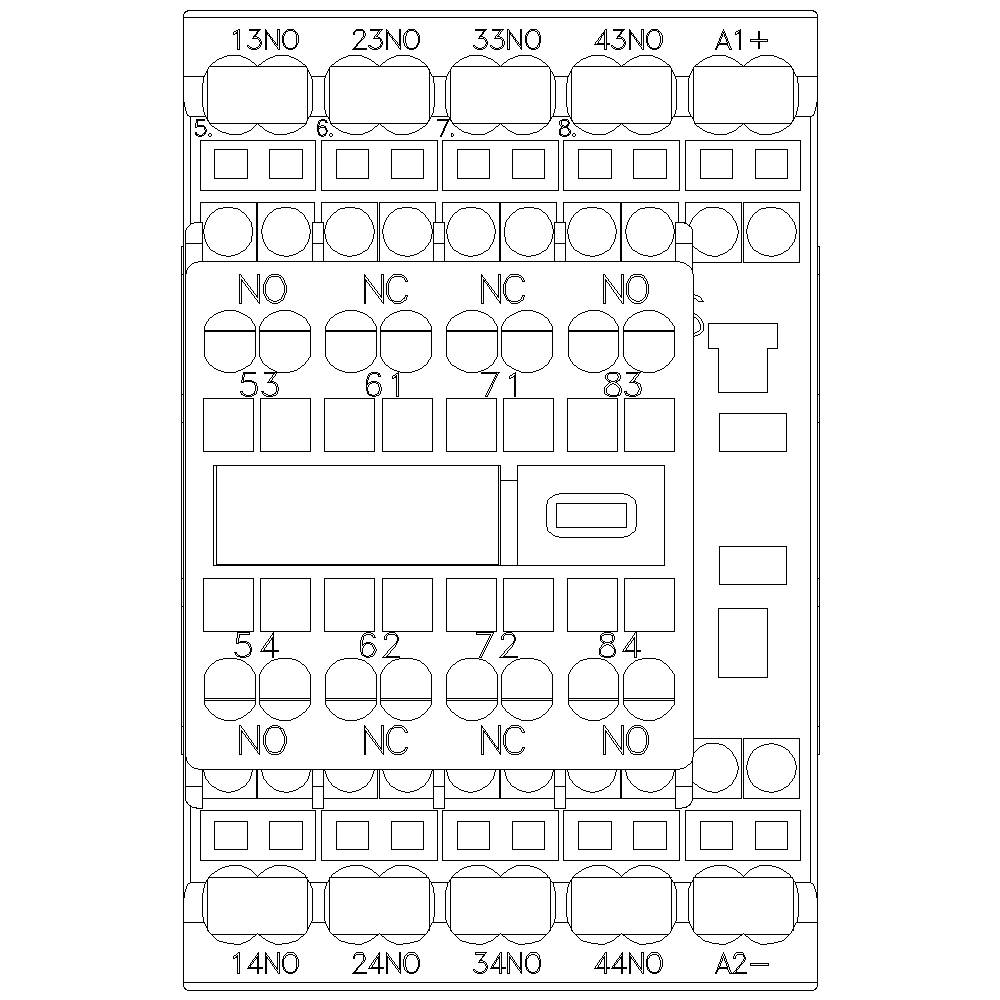

Diagram elektrického stykače zobrazující svorky s označeními jako NO, NC a čísly pro zapojení a instalaci.

1/6

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2362-2BC40

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 433,88 Kč / kus)

1 536,36 Kč

-7 %

1 433,88 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 6S+ 2 NC, DC30V, S00, pružinová spojka

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2362-2BC40

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 rozpínací kontakty
6 spínacích kontaktů

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 30 V/DC (max)

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 121 mm

Rozm.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 6

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1699063 Siemens 3RH2362-2BC40 pomocný stykač s pomocným kontaktem Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699063 Siemens 3RH2362-2BC40 pomocný stykač s pomocným kontaktem Piece 1 ks

Popis

Pomocný stykač, 6 S + 2 O, 30 V/DC, velikost S00, pružinová spojka, pomocný rozpojitelná stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
