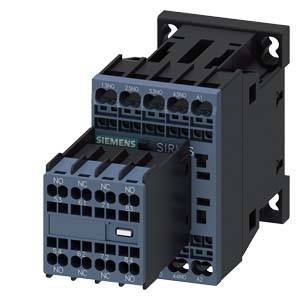

Siemens 3RH2362-2AF00 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje řadu elektrických komponent a kabeláže, uspořádaných do několika polic.

Schéma spínacích modulů s různými pomocnými stykači, odpojovači a příslušenstvím. Podrobnosti k funkci a vedení elektrické instalace.

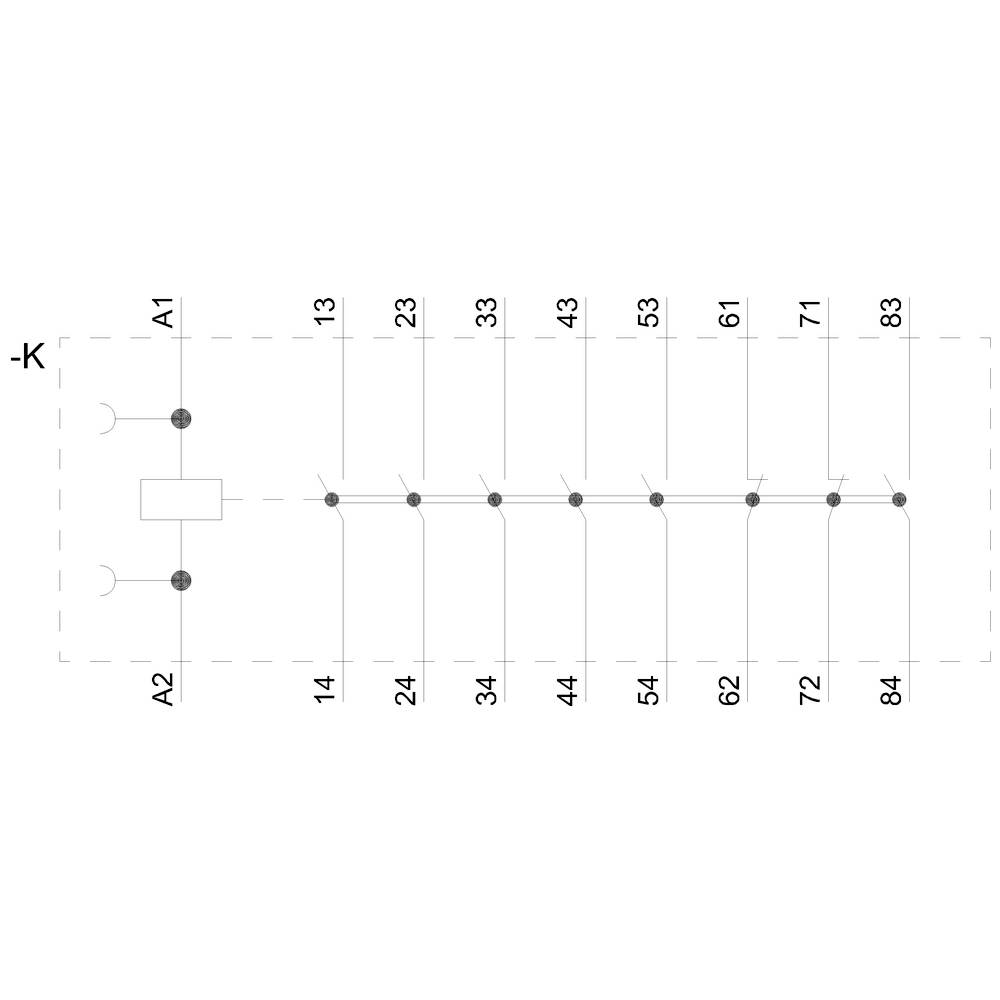

Elektrický schéma: Svislá linie spojuje body od 13 do 84. Obdélníková jednotka vlevo mezi A1 a A2. Linie -K vede vlevo.

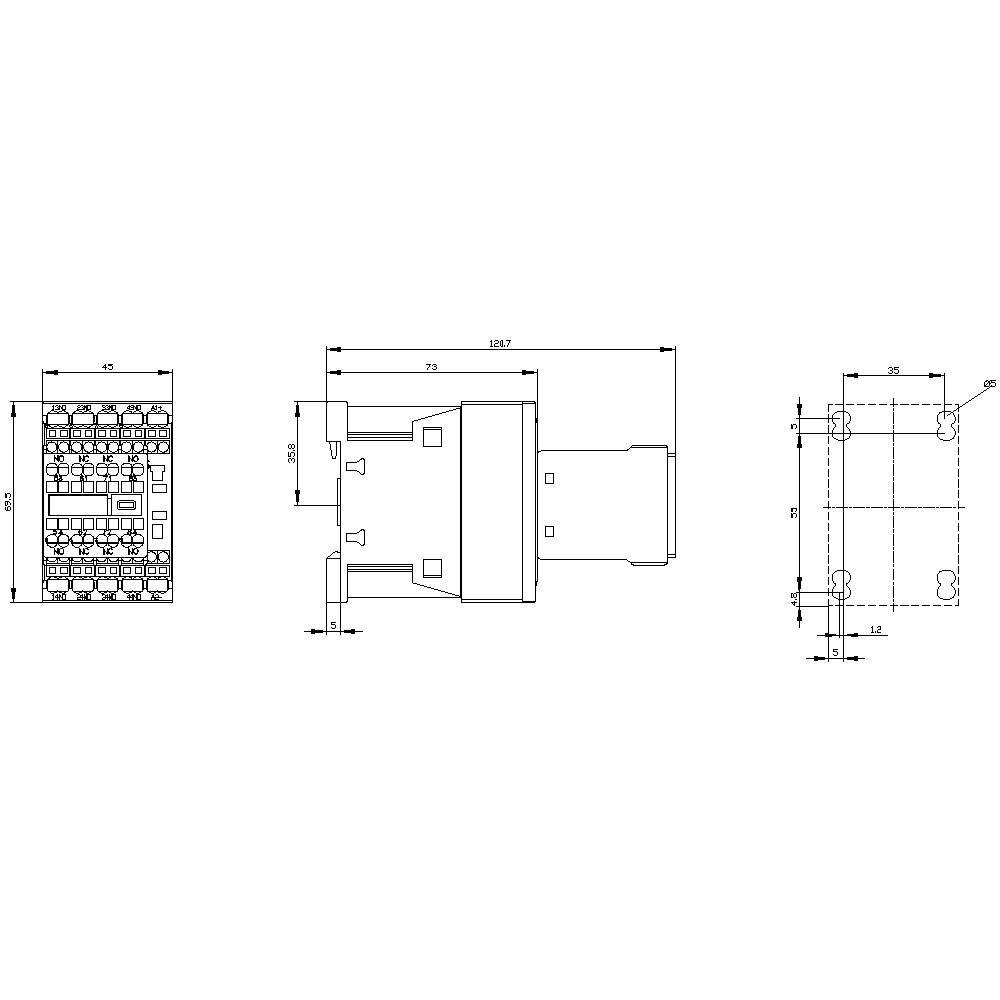

Technický výkres elektronické součástky s několika pohledy, rozměry a detaily připojení v milimetrech.

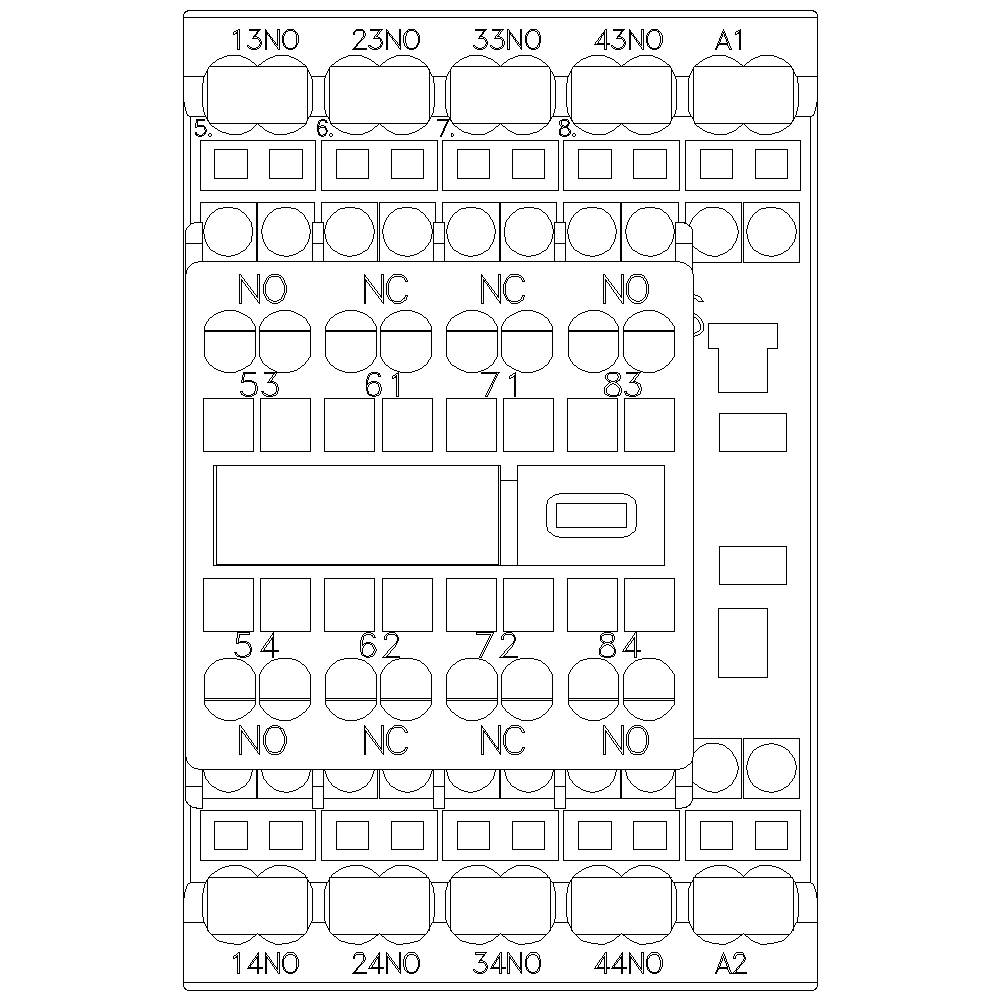

Schéma zapojení relé: Znázorňuje svorky s označeními jako NO (normálně otevřený) a NC (normálně uzavřený) pro ovládací elektrické obvody.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

8pólová

Připojení

přípojka s pružinovým protitahem

Typ

3RH2362-2AF00

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 847,11 Kč / kus)

1 847,11 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Kategorie produktu: pomocný stykač

Typ: 3RH2362-2AF00

Konstrukční velikost: S00

Počet pólů: 8pólová

Pomocný kontakt: 2 rozpínací kontakty
6 spínacích kontaktů

Řídicí napětí (max.): 110 V/AC

Rozsah řídicího napětí: 110 V/AC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 121 mm

Rozm.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 6

: 2

: 3 A

: 110-110 V

: 110-110 V

: NE

: Spring clamp connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742405 Siemens 3RH2362-2AF00 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742405 Siemens 3RH2362-2AF00 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Pomocný stykač, 6 S + 2 O, 110 V/AC, 50 / 60 Hz, velikost S00, pružinová spojka, pomocný rozpojitelná stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
