Siemens 3RH2344-1AP00-0KA0 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Stykač Siemens, model Sirius, vhodný pro průmyslové aplikace. Kryt v černé a modré barvě s několika připojovacími svorkami.

Ilustrační obrázek

Fotografie otevřené elektrické rozvodné skříně s několika úrovněmi elektrických komponent, drátů a ovládacích panelů, pečlivě uspořádaných.

Schéma zapojení pomocných stykačů a vazebních pomocných stykačů. Zobrazuje různé moduly a jejich elektrické propojení s popiskami.

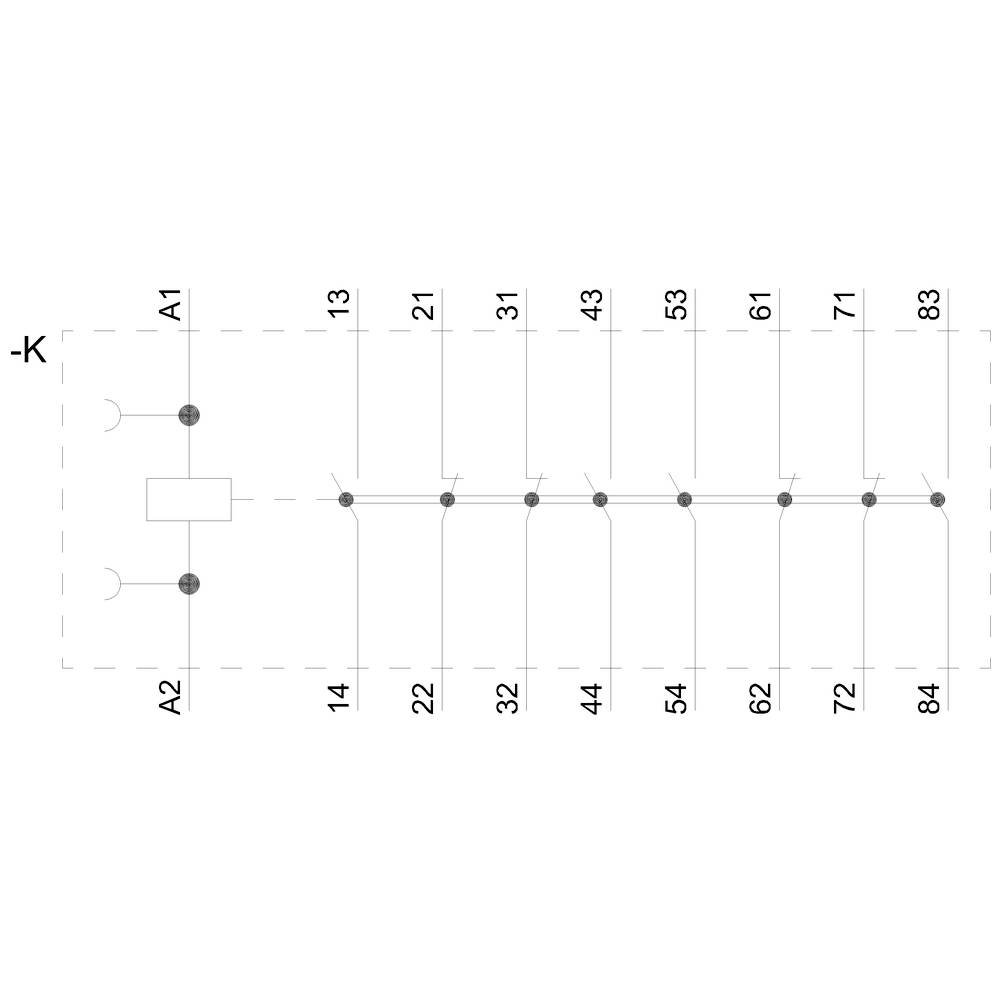

Schematické znázornění elektrického obvodu s několika svorkami, číslovanými od 13 do 84, a spínačem v bodě K.

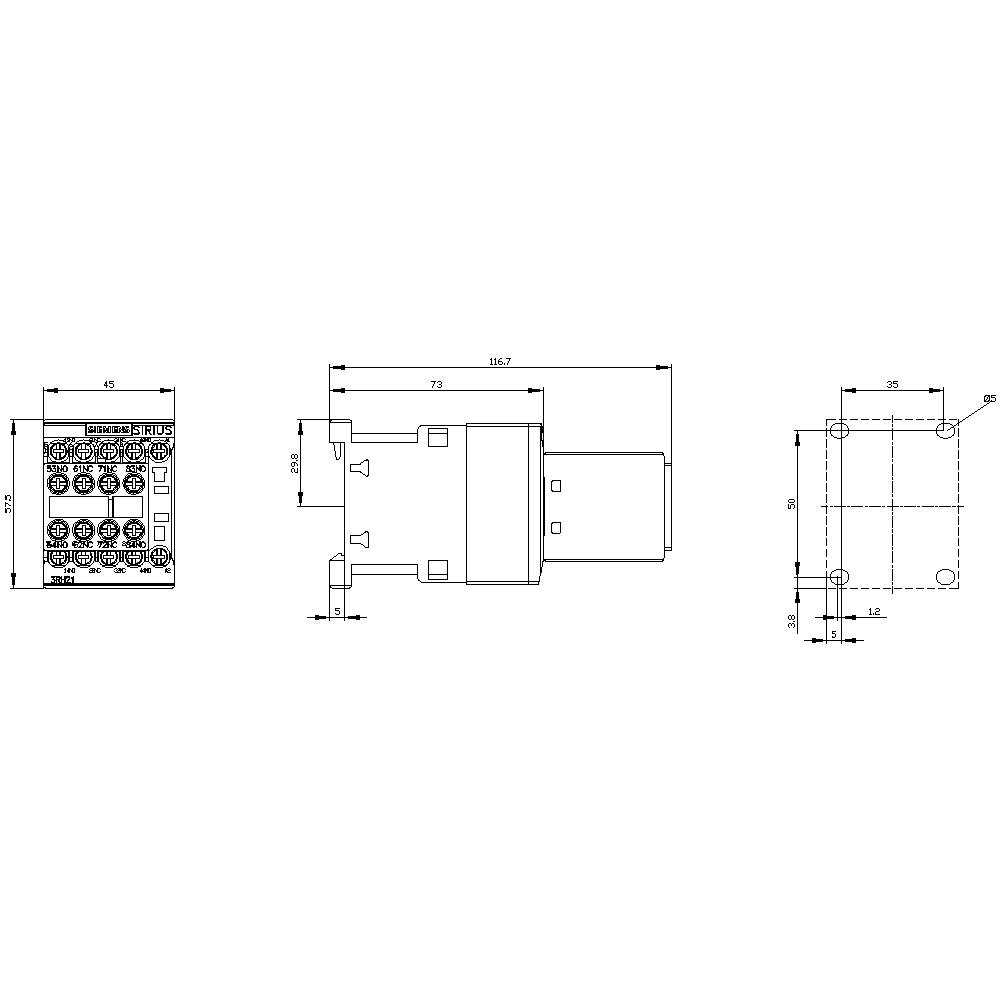

Technický výkres elektrického zařízení, zobrazující přední, boční a horní pohled s rozměry v milimetrech.

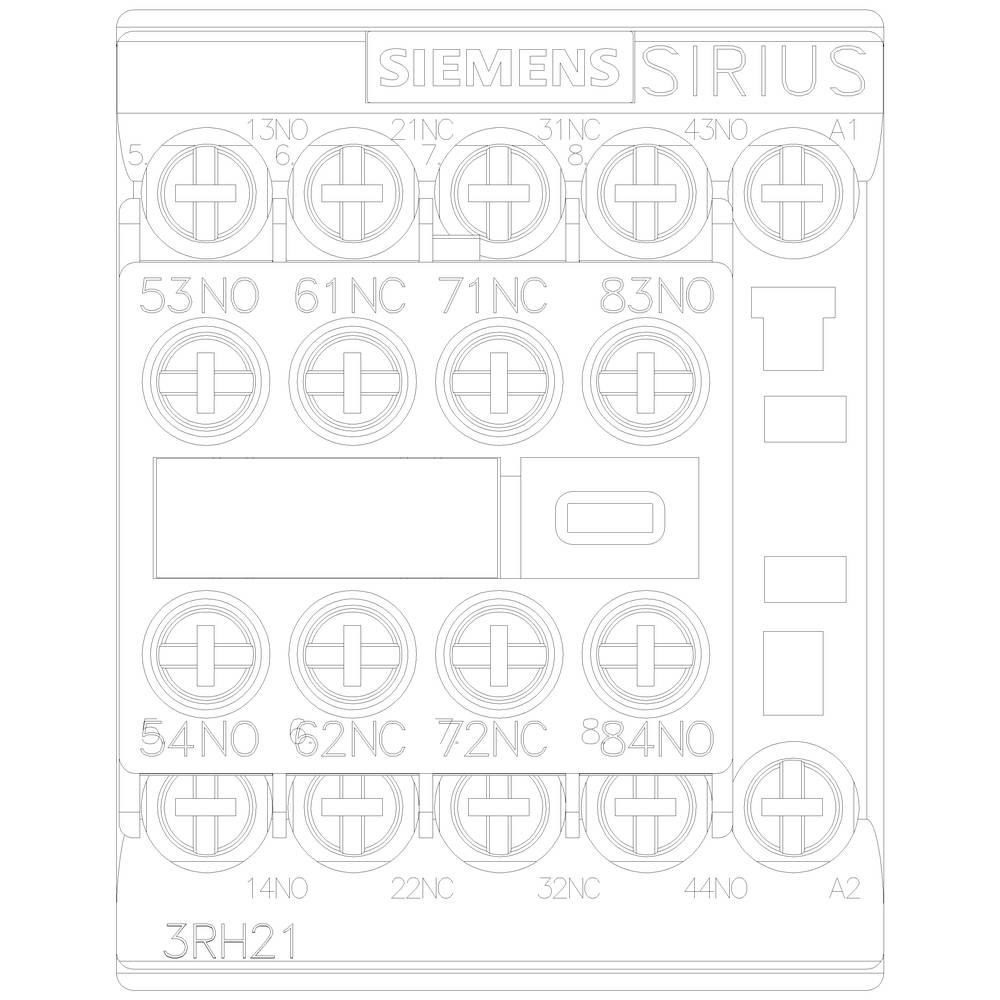

Elektrické spínací zařízení od Siemensu, model 'Sirius', s několika připojovacími svorkami a označením jako '3RH21' pro průmyslové aplikace.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2344-1AP00-0KA0

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 800,83 Kč / kus)

1 800,83 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2344-1AP00-0KA0

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 rozpínací kontakty
4 spínací kontakty

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 117 mm

Rozm.: (š x v x h) 45 x 57.5 x 117 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 4

: 3 A

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704472 Siemens 3RH2344-1AP00-0KA0 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704472 Siemens 3RH2344-1AP00-0KA0 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 4 S + 4 O, 230 V AC, 50 / 60 Hz, velikost S00, šroubový spoj, pomocný rozpojitelná DIN EN 50005 stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
