Siemens 3RH2344-1AF00 pomocný stykač s pomocným kontaktem 1 ks

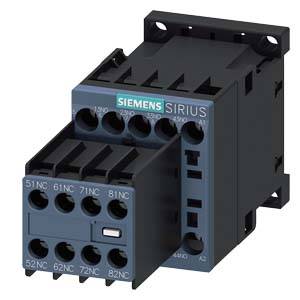

Černý stykač Siemens řady SIRIUS s několika připojovacími svorkami.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň s různými elektrickými komponenty a kabely, uspořádanými do řad. Detaily zapojení jsou zřetelně viditelné.

Diagram pomocných a vedlejších spouštěčů. Zobrazuje různé komponenty, jejich funkci a možnosti připojení pomocí symbolů.

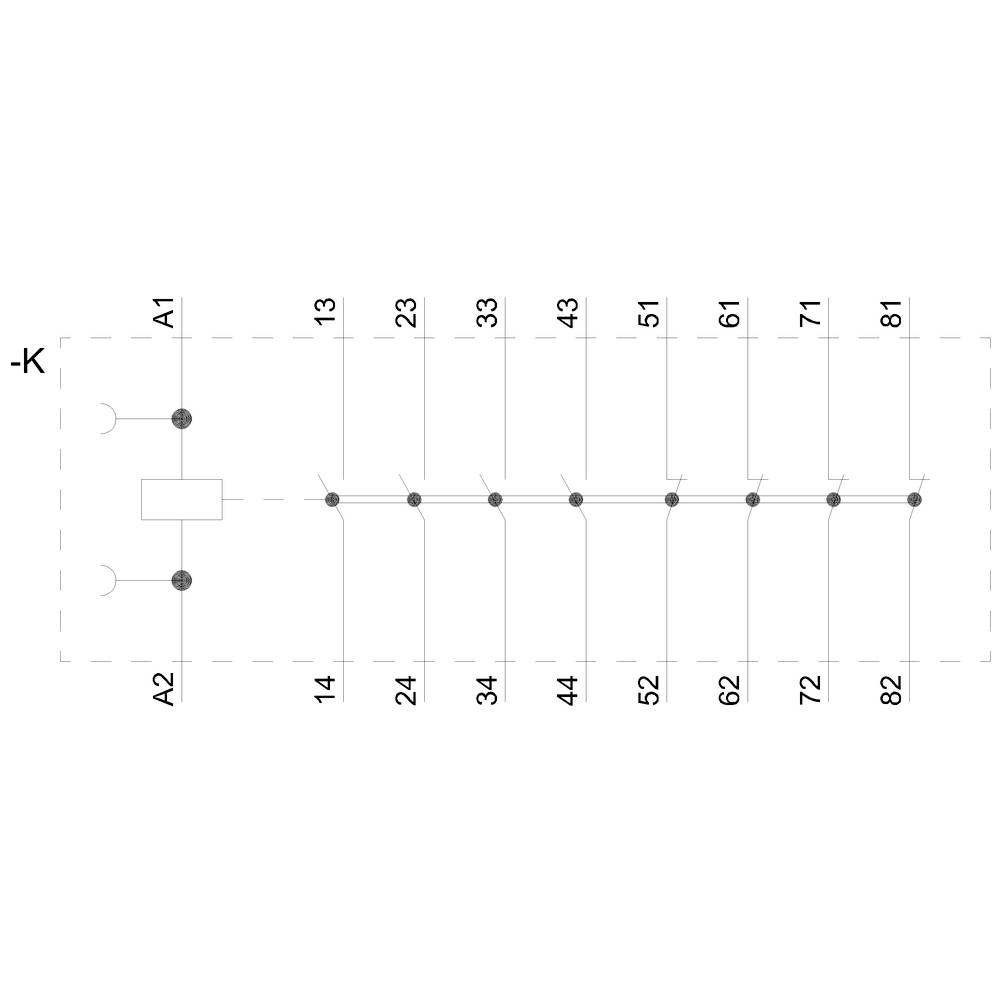

Schéma znázorňuje relé se dvěma svorkami A1, A2 a kontakty 13-14, 23-24, 33-34, 43-44, 51-52, 61-62, 71-72, 81-82.

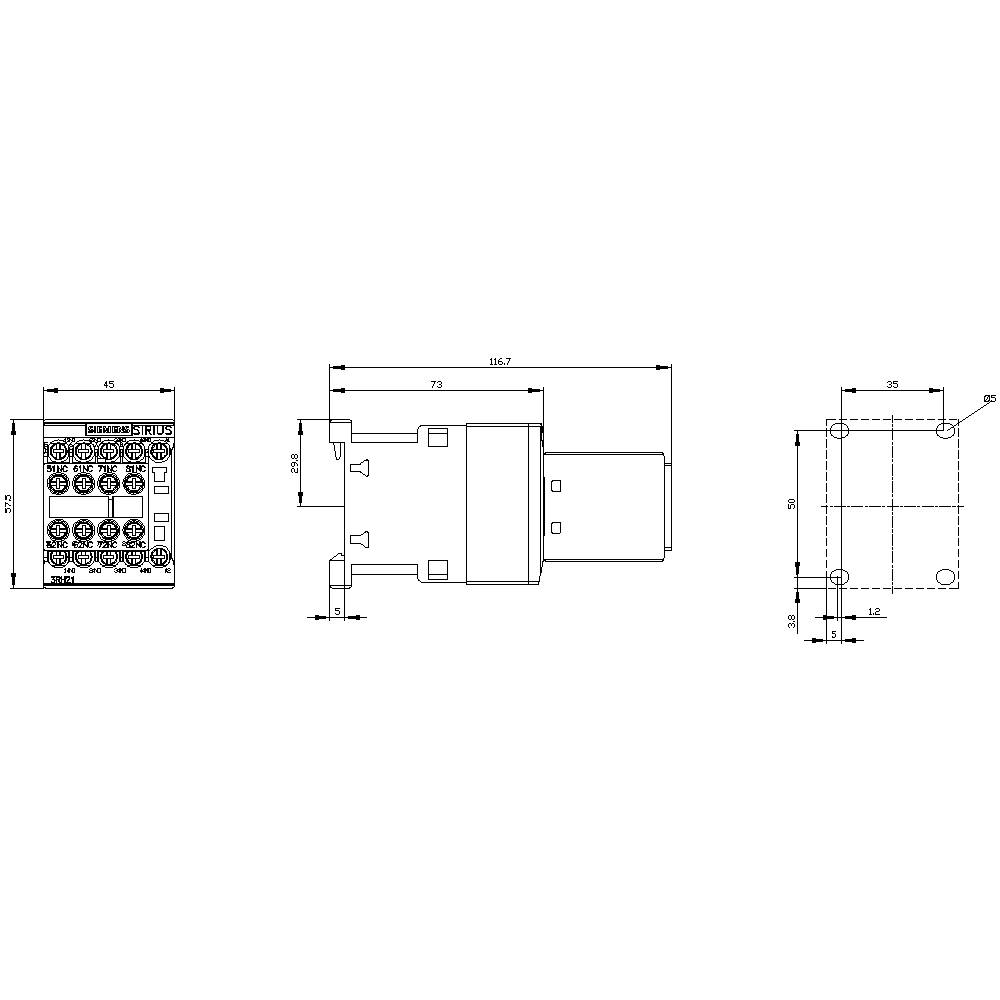

Technický výkres elektrické komponenty s podrobnými rozměry a připojovacími body. Zobrazeno z předního, bočního a horního pohledu.

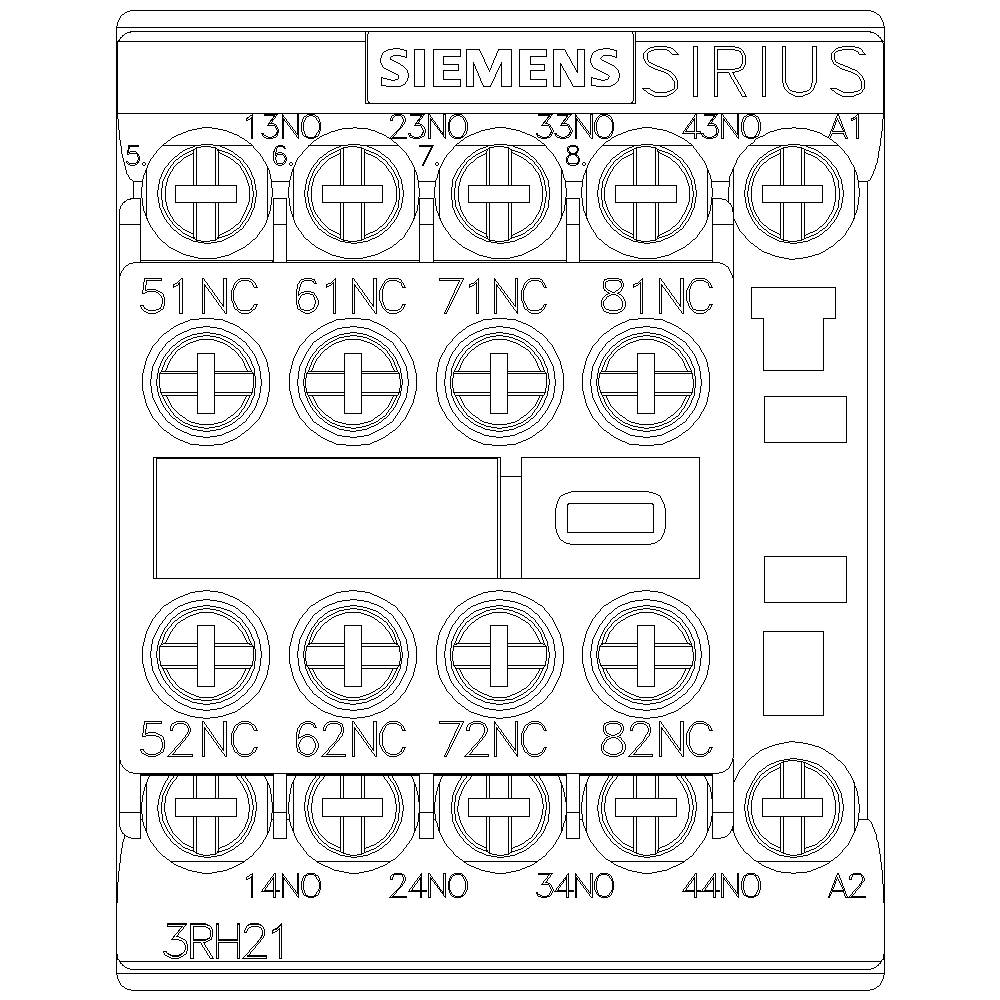

Technický výkres spínacího relé Siemens SIRIUS 3RH21. Zobrazuje připojovací svorky a označení kontaktů jako 'NO' a 'NC'.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Typ

3RH2344-1AF00

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 847,11 Kč / kus)

1 847,11 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Kategorie produktu: pomocný stykač

Typ: 3RH2344-1AF00

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 4 rozpínací kontakty
4 spínací kontakty

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 117 mm

Rozm.: (š x v x h) 45 x 57.5 x 117 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 4

: 3 A

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742403 Siemens 3RH2344-1AF00 pomocný stykač s pomocným kontaktem 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742403 Siemens 3RH2344-1AF00 pomocný stykač s pomocným kontaktem 1 ks

Popis

Pomocný stykač, 4 S + 4 O, 110 V/AC, 50 / 60 Hz, velikost S00, šroubový spoj, pomocný rozpojitelná stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
