Siemens 3RH2262-1AP00 pomocný stykač 6 spínacích kontaktů s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1

Černý stykač Siemens SIRIUS s několika připojovacími svorkami, vhodný pro elektrické řídící aplikace.

Ilustrační obrázek

Otevřená rozvaděčová skříň naplněná různými elektronickými komponenty a kabely, uspořádanými v několika řadách.

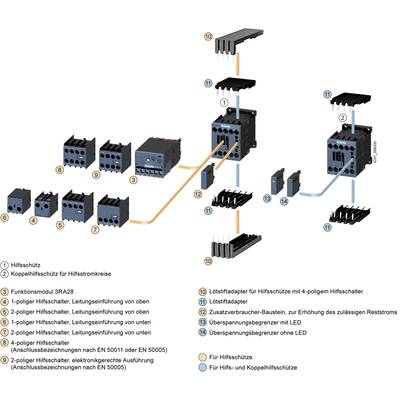

Diagram: Zobrazení pomocných spouštěčů a pomocných proudových okruhů. Šipky ukazují možnosti propojení. Legenda vysvětluje adaptéry a příslušenství.

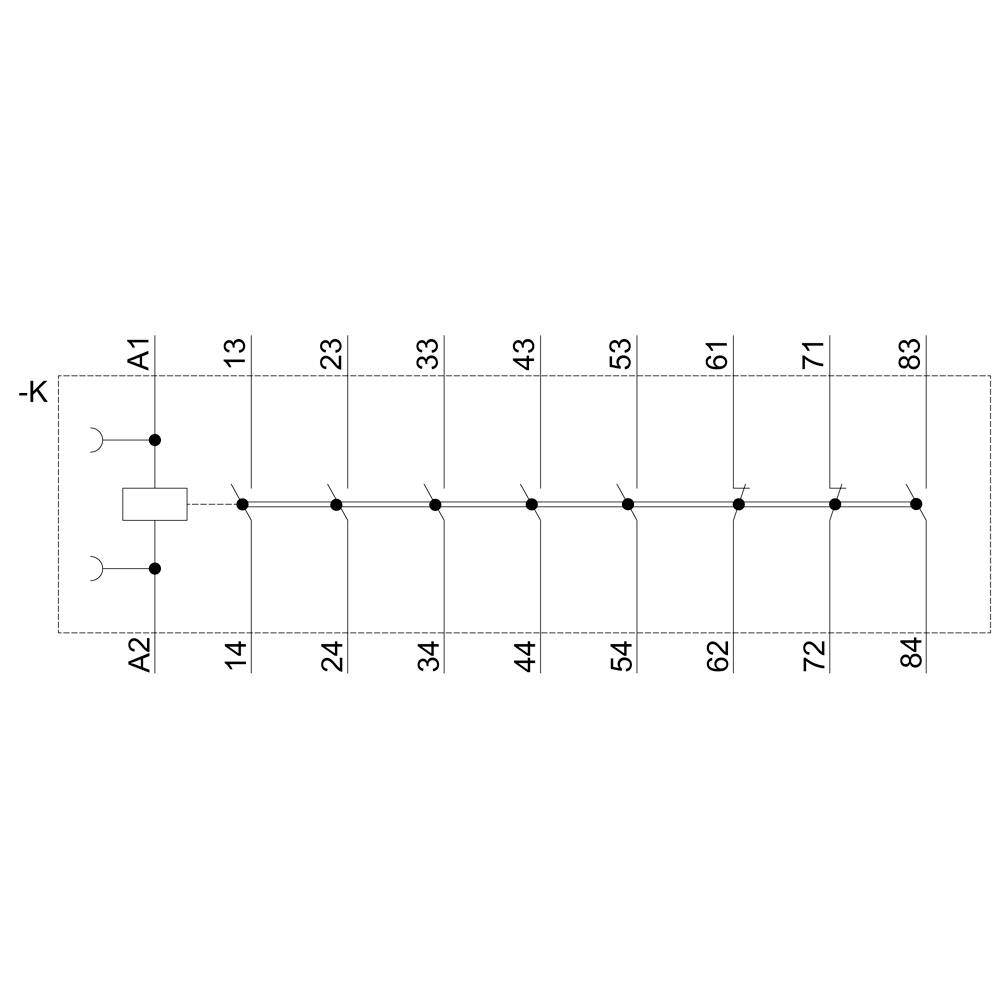

'K' označuje relé s připojovacími svorkami A1, A2 a svorkami 14 až 84 v elektrické schématu. Diagram zobrazuje dráhu vedení a mezilehlé kontakty.

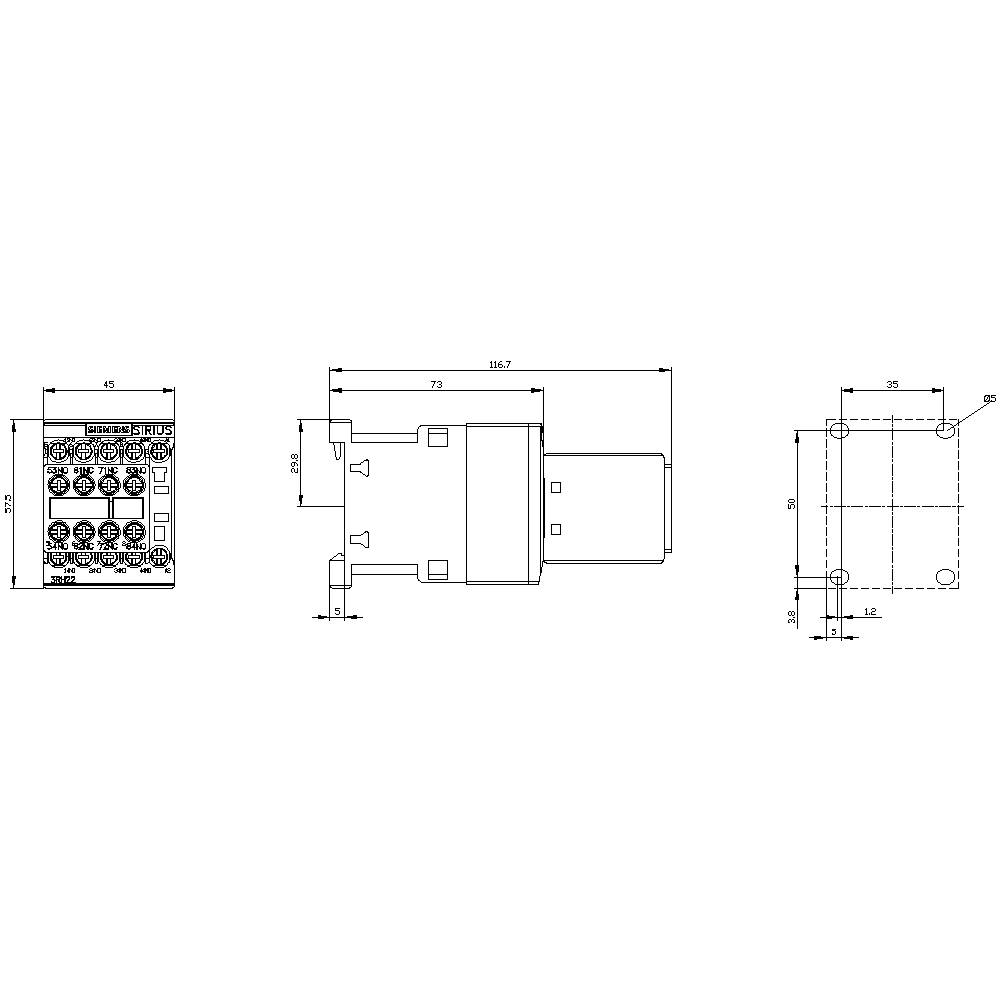

Technický výkres relé s rozměry v milimetrech. Zobrazuje přední pohled, boční pohled a půdorys s podrobnými rozměry.

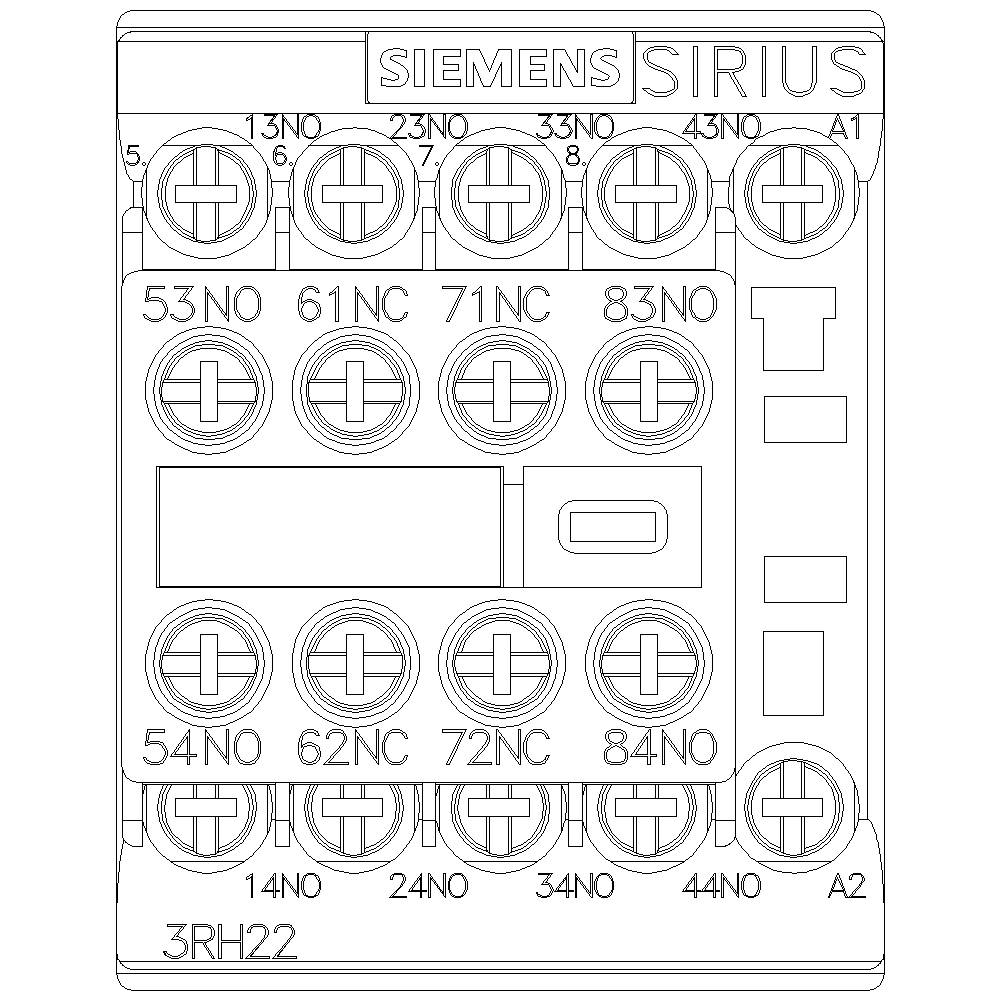

Řadové spínací zařízení Siemens SIRIUS s několika svorkami a spínači. Model '3RH22' viditelný dole.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Druh obalu

Piece

Typ

3RH2262-1AP00

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 847,11 Kč / kus)

1 847,11 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2262-1AP00

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 6 spínacích kontaktů

Pomocný kontakt: 2 rozpínací kontakty
6 spínacích kontaktů

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 117 mm

Rozm.: (š x v x h) 45 x 57.5 x 117 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 6

: 2

: 3 A

: 230-230 V

: 230-230 V

: NE

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704470 Siemens 3RH2262-1AP00 pomocný stykač 6 spínacích kontaktů s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704470 Siemens 3RH2262-1AP00 pomocný stykač 6 spínacích kontaktů s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1

Popis

Pomocný stykač, 6 S + 2 O, 230 V AC, 50 / 60 Hz, velikost S00, šroubový spoj, pomocný neoddělitelně, pro aplikace SUVA stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
