Siemens 3RH2244-2AP00 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

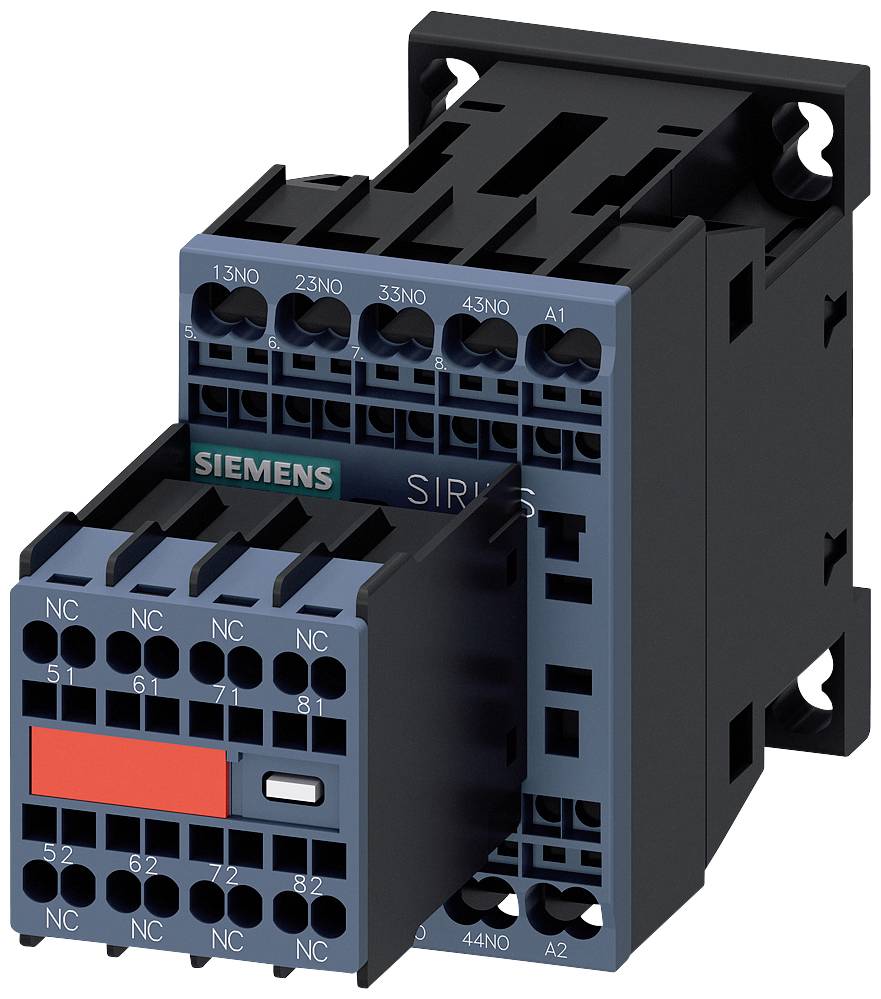

Černý a šedý Siemens stykač s několika konektory a červeným prvkem uprostřed.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň s různými elektrickými komponenty a vodiči na několika úrovních.

Pomocný střelec a podpůrný pomocný střelec pro pomocné elektrické obvody, funkce, adaptéry a komponenty pro zvýšení povoleného zbytkového proudu jsou zde znázorněny.

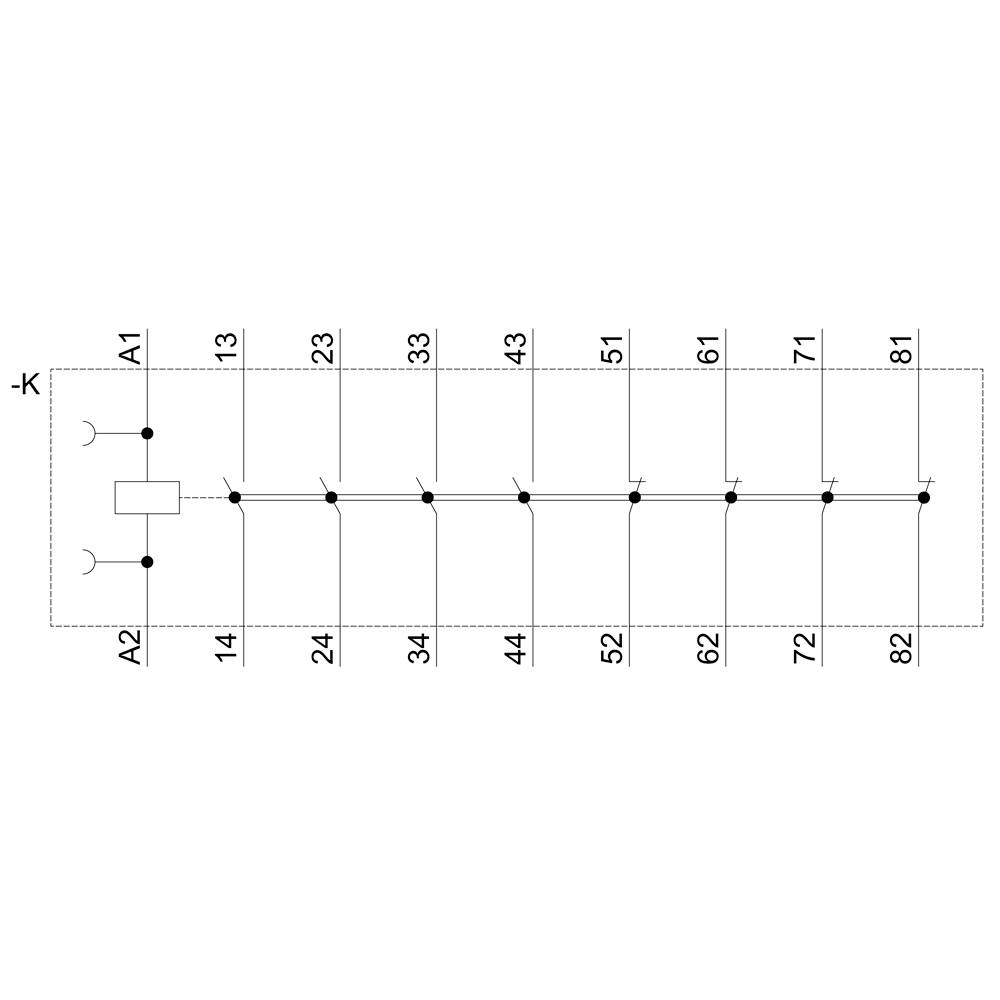

Elektrický schéma zapojení s svorkami A1 až A2 a 14 až 82. Propojení mezi svorkami znázorněno linkou.

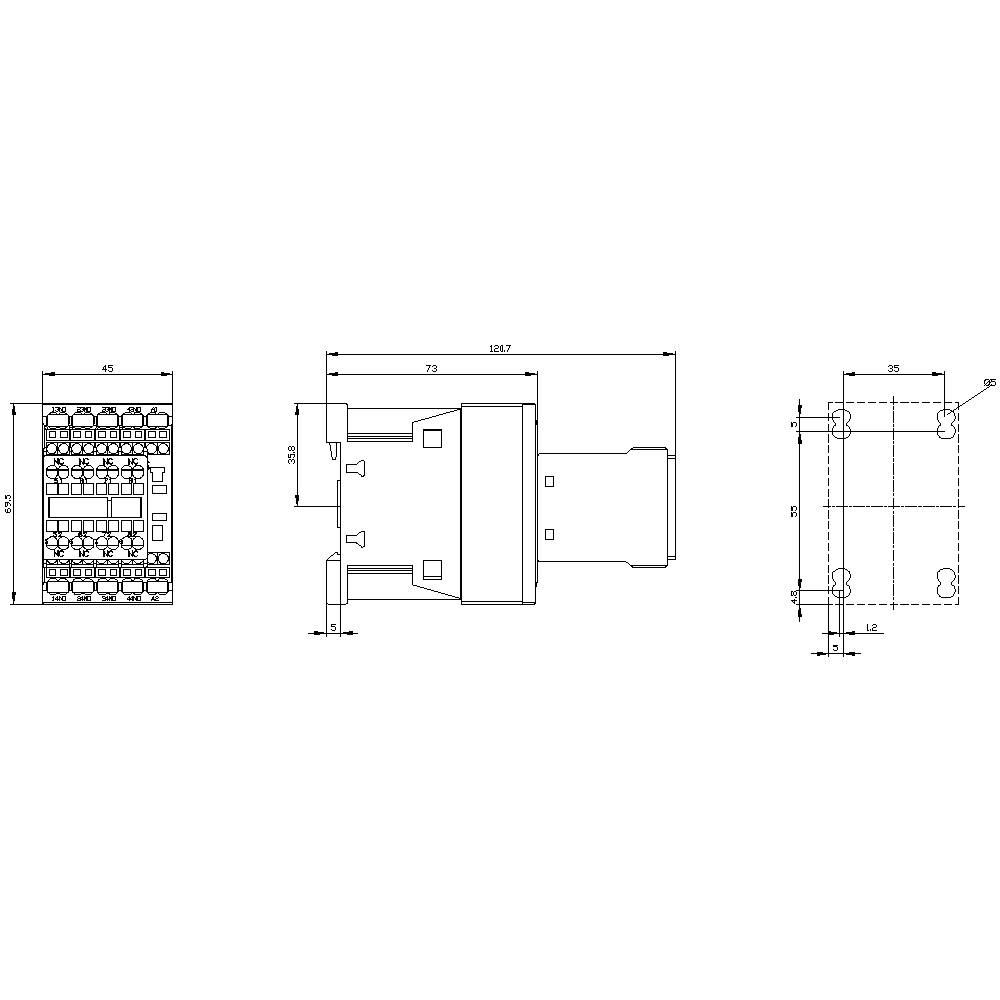

Technický výkres obdélníkové elektrické zástrčky s rozměry a třemi pohledy: čelní pohled, boční pohled a pohled shora.

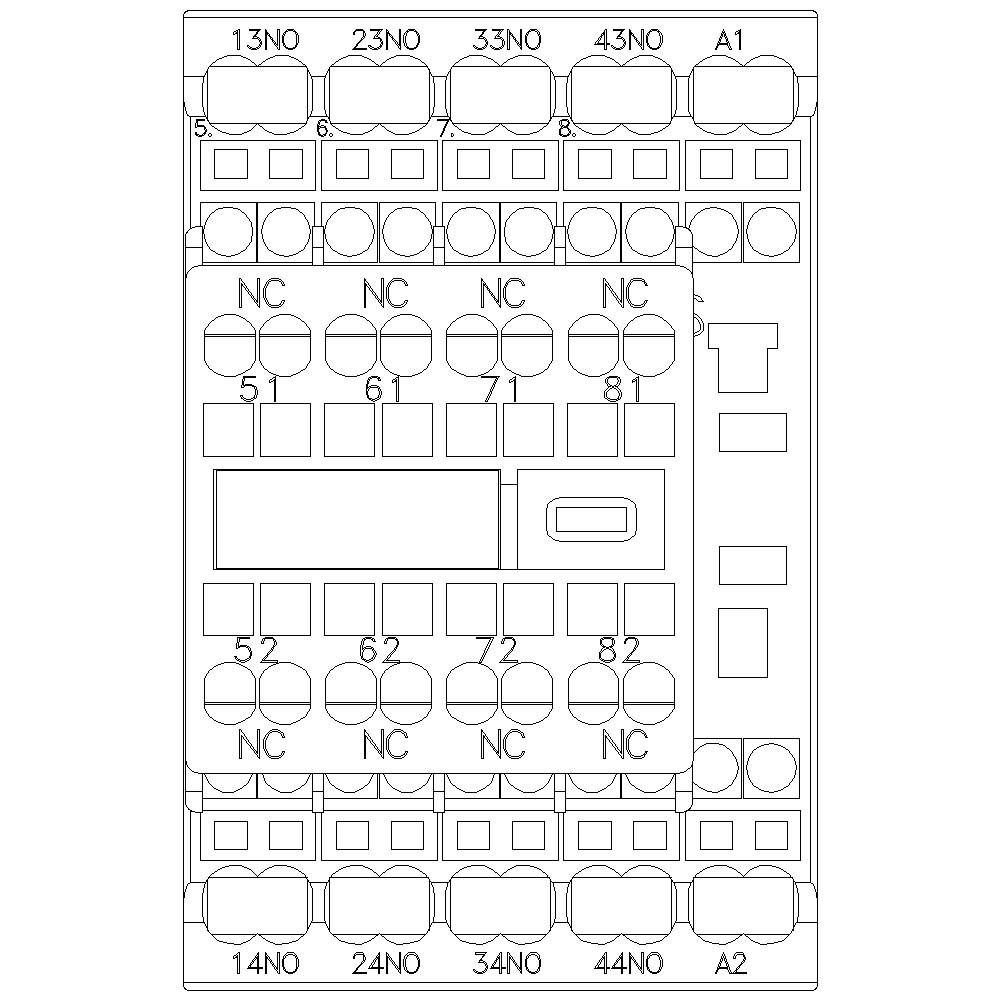

Technický výkres elektrického relé s několika svorkami, očíslovanými od 13NO do 43NO a 14NO do 44NO. Schéma zapojení objasňuje uspořádání kontaktních bodů.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2244-2AP00

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 847,11 Kč / kus)

1 847,11 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2244-2AP00

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 4 rozpínací kontakty
4 spínací kontakty

Řídicí napětí (min.): 230 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 - 230 V/AC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 121 mm

Rozm.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 4

: 3 A

: 230-230 V

: 230-230 V

: NE

: Spring clamp connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704469 Siemens 3RH2244-2AP00 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704469 Siemens 3RH2244-2AP00 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 4 S + 4 O, 230 V AC, 50 / 60 Hz, velikost S00, pružinová spojka, pomocný neoddělitelně, pro aplikace SUVA stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
