Siemens 3RH2244-2AK60 pomocný stykač Piece 1 ks

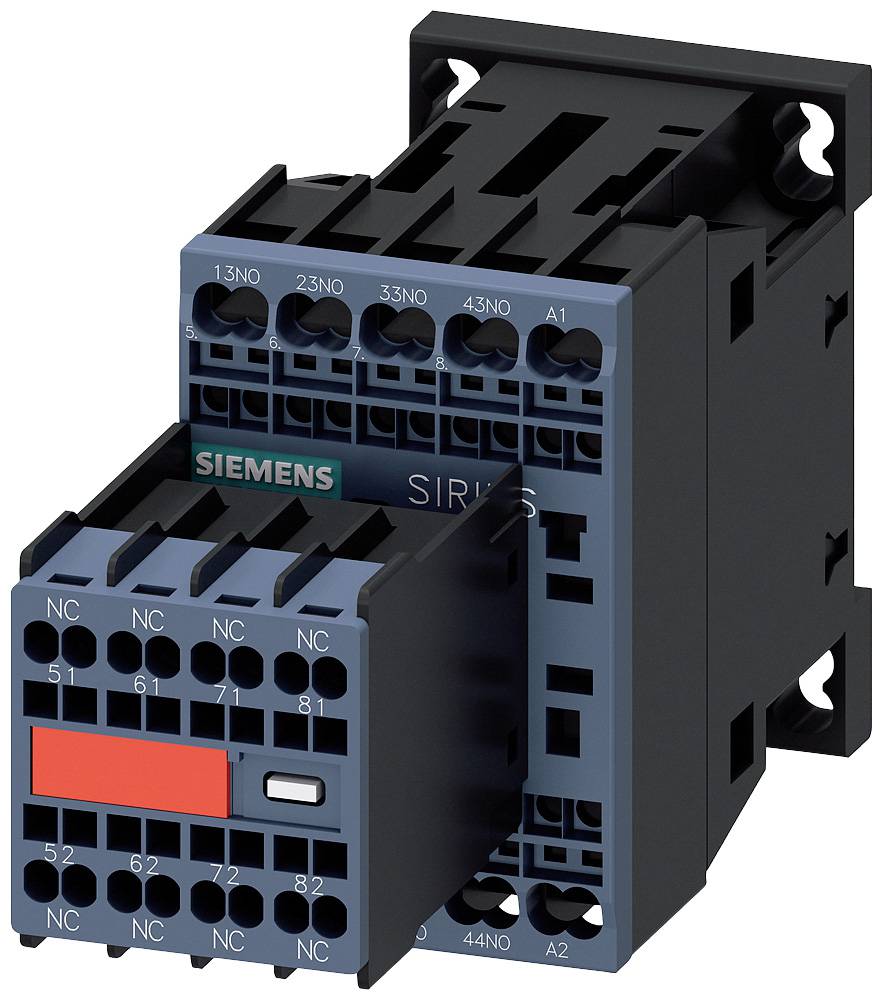

Černý a modrý elektrický stykač Siemens, model Sirius, s několika svorkami a červeným spínačem vpředu.

Ilustrační obrázek

Otevřená rozvaděčová skříň s několika kabely, spínači a elektronickými komponenty, uspořádanými v různých policích.

Diagram znázorňuje různé funkční jednotky pro pomocného střelce, včetně adaptéru odpojení zátěže a modulů přepěťové ochrany se symbolickými detaily.

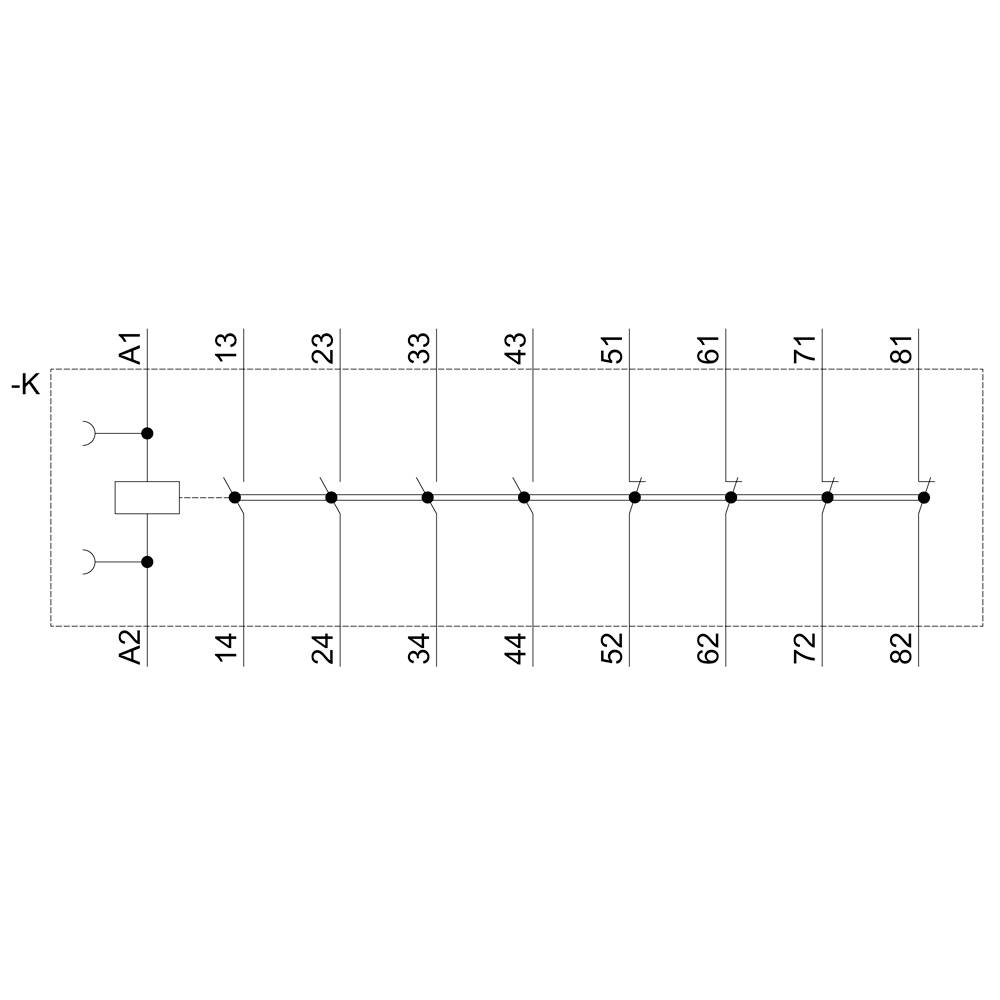

'Schéma zapojení: Řada osmi číslovaných spínacích kontaktů, začínající A1 vlevo nahoře a končící 82 vpravo dole.'

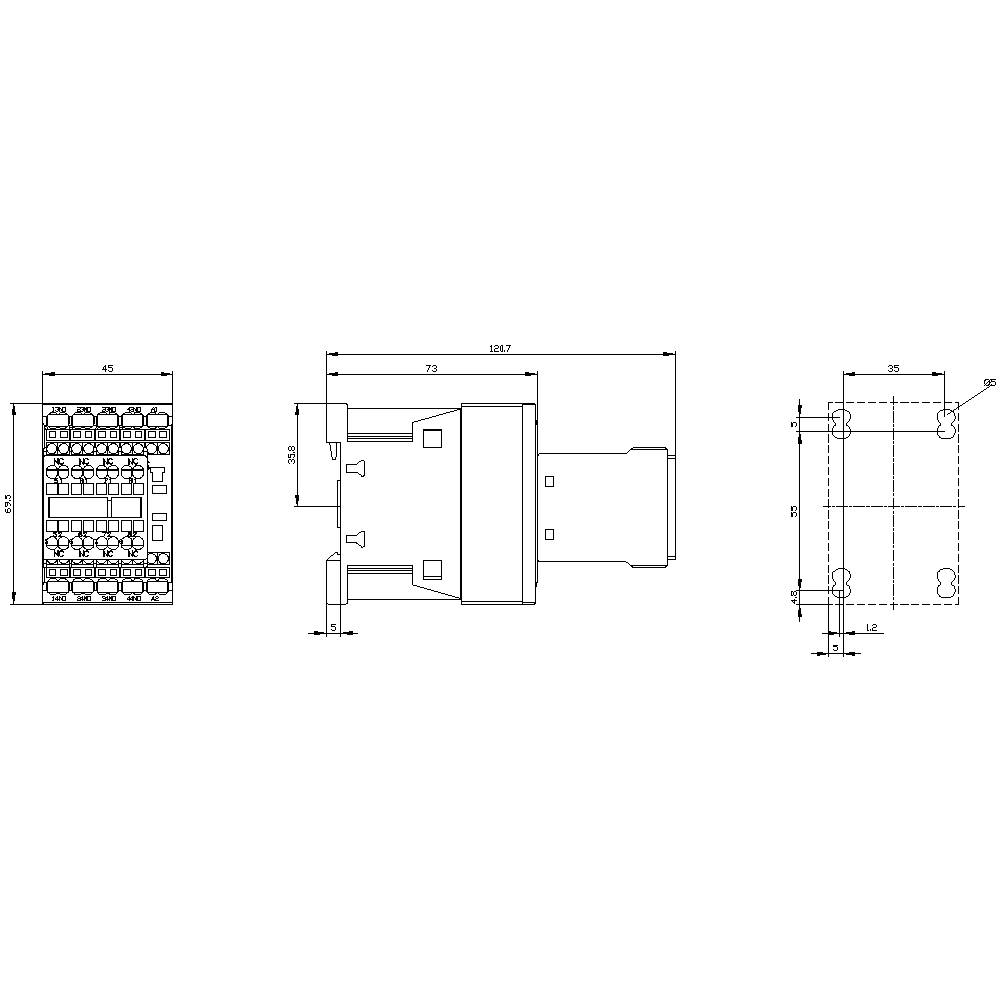

Technický výkres elektronické součástky s předním, bočním a horním pohledem. Rozměry jsou uvedeny v milimetrech.

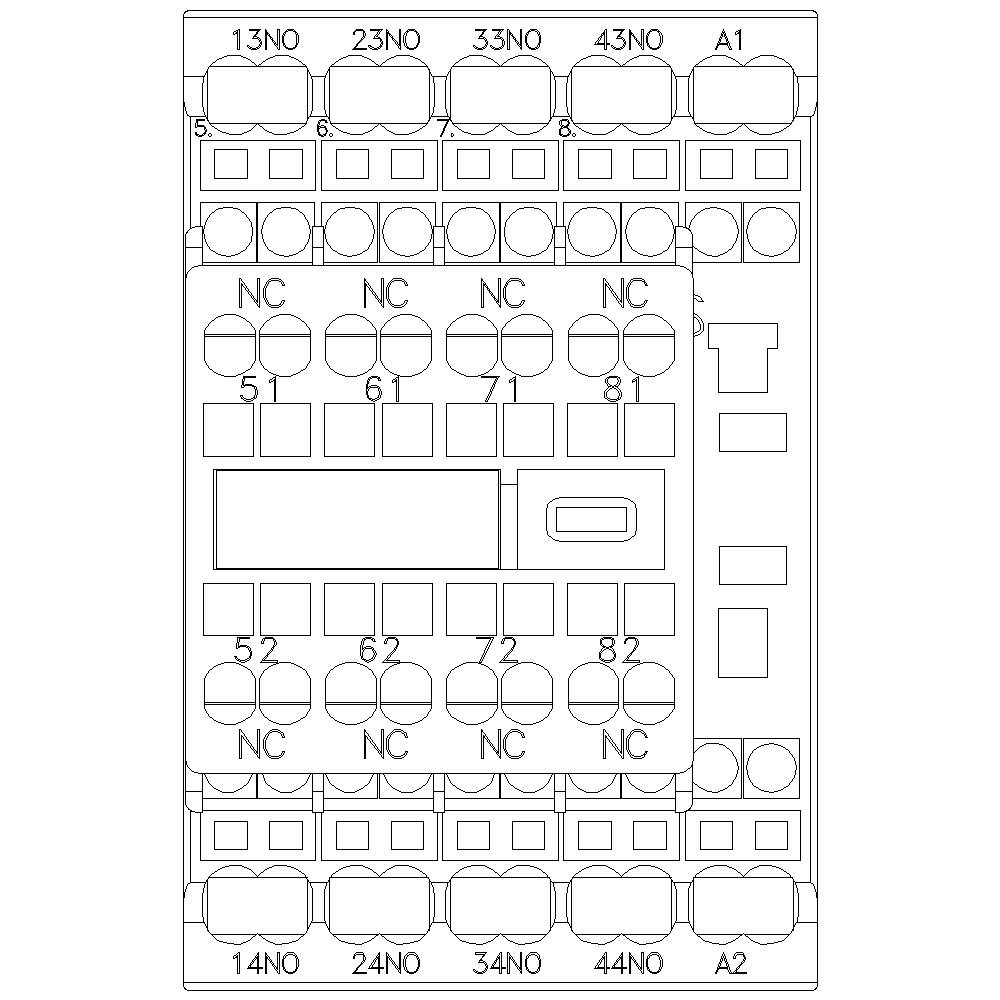

Technický diagram elektrického spínacího zařízení s několika přípojkami, očíslovanými svorkami a šachtami pro elektrické připojení.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2244-2AK60

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 847,11 Kč / kus)

1 847,11 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 4S+ 4O, AC 110 V 120 V 60 Hz, S00, pružinová spojka, pomocný spínač

Dodatečné informace:

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2244-2AK60

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 4 rozpínací kontakty
4 spínací kontakty

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 120 V/AC

Rozsah řídicího napětí: 110 - 120 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 121 mm

Rozm.: (š x v x h) 45 x 70 x 121 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 4

: 3 A

: Spring clamp connection

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1700267 Siemens 3RH2244-2AK60 pomocný stykač Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1700267 Siemens 3RH2244-2AK60 pomocný stykač Piece 1 ks

Popis

Pomocný stykač, 4 S + 4 O, 110 V/AC, 50 Hz / 120 V, 60 Hz, velikost S00, pružinová spojka, pomocný neoddělitelně, pro aplikace SUVA stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
