Siemens 3RH2140-2XB40-0LA2 pomocný stykač 4 spínací kontakty s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

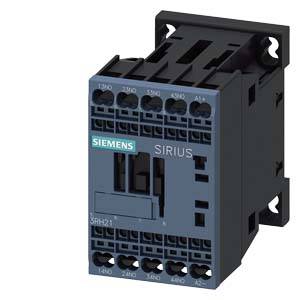

Elektromagnetický stykač značky Siemens; model Sirius s několika připojovacími svorkami, modrou povrchovou úpravou skříně a firemním logem.

Ilustrační obrázek

Otevřená rozvodná skříň s četnými elektrickými komponenty a kabeláží na několika úrovních.

Stykače a příslušenství; Diagram znázorňuje různé pomocné stykače a příslušenství, jejichž funkce a připojení jsou popsány čísly a symboly.

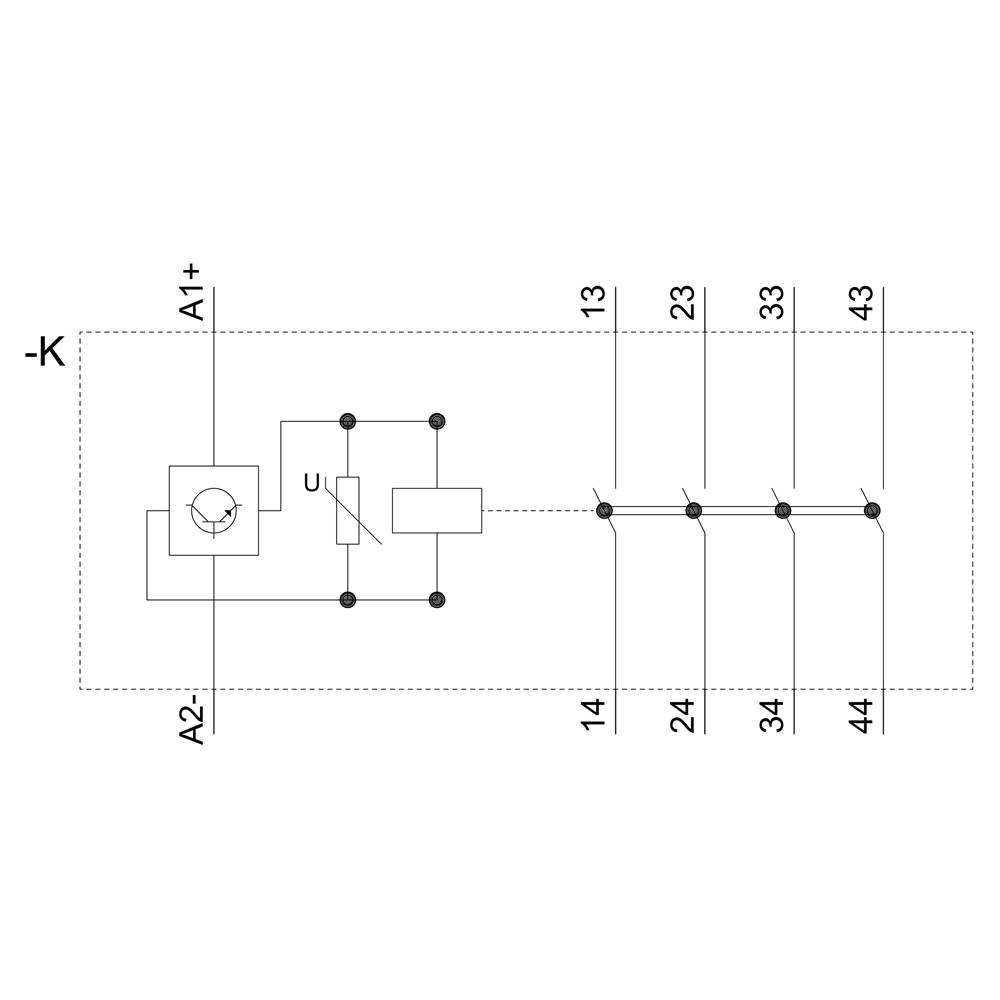

Schéma stykače: Vlevo symbol cívky, svorky A1+ a A2. Vpravo tři spínací kontakty, očíslované 13/14, 23/24, 33/34, 43/44.

Technický výkres elektromechanického zařízení s rozměry: šířka 45 mm, výška 73 mm. Zobrazuje přední, boční a pohled shora.

'Schéma Siemens Sirius 3RH21: Kontakty a svorky jsou číslovány. Zobrazuje elektrickou konfiguraci pro zapojení.'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2140-2XB40-0LA2

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 536,36 Kč / kus)

1 668,60 Kč

-8 %

1 536,36 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač eichhorn, 4S, DC 24-34V, 0,7-1,25*Us, s integrovaným varistor, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2140-2XB40-0LA2

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 34 V/DC

Rozsah řídicího napětí: 24 - 34 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1742397 Siemens 3RH2140-2XB40-0LA2 pomocný stykač 4 spínací kontakty s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742397 Siemens 3RH2140-2XB40-0LA2 pomocný stykač 4 spínací kontakty s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Stykač pro železniční 4S DC 24-34V, 0,7 - 1,25*US, s integrovaným varistor velikosti S00, pružinová spojka vhodné pro SPS výstupy stykač eichhorn SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod se silným kolísání řídicí napětí za extrémních podmínek např. pro použití na železnici. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Tato varianta se vyznačuje vzhledem k rozšířenému pracovní a teplotní rozsah pro tvrdší prostředí. Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
