Siemens 3RH2140-2LB40 pomocný vazební stykač 4 spínací kontakty s varistorem 1 ks

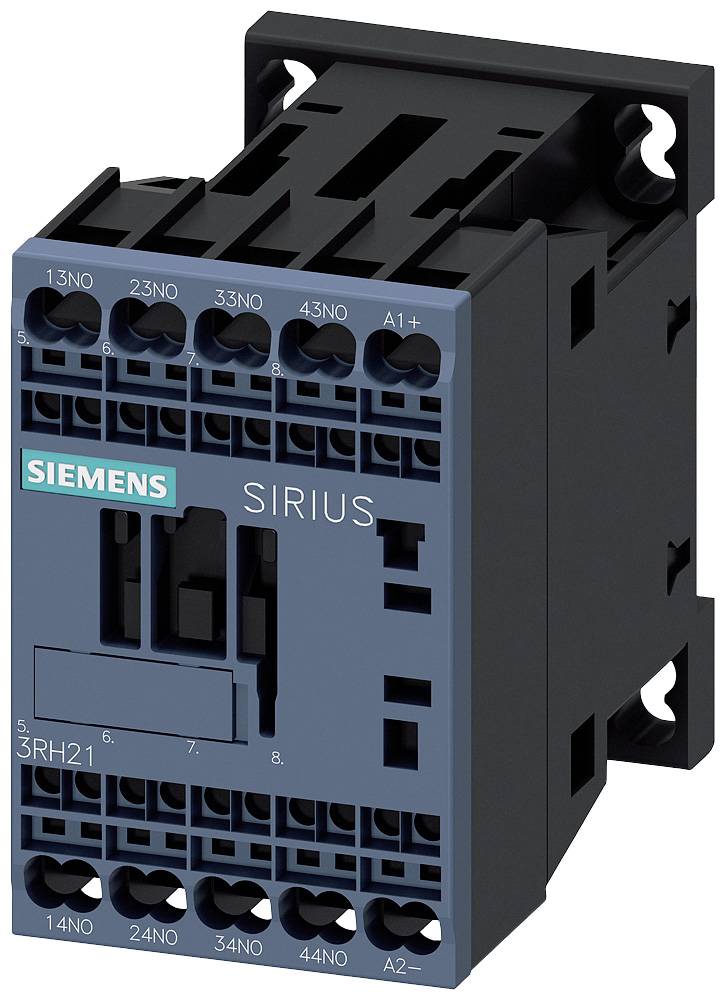

Průmyslový stykač Siemens, model Sirius s modrou přední stranou, několika připojovacími svorkami a firemním logem na levé straně.

Ilustrační obrázek

Otevřená serverová skříň s několika namontovanými síťovými zařízeními a kabely. Zařízení jsou uspořádána v pravidelné řadě.

Schützův diagram znázorňuje různé komponenty spínacích zařízení s vysvětlením: pomocný stykač, propojovací pomocný stykač, funkční moduly, kolíkový adaptér.

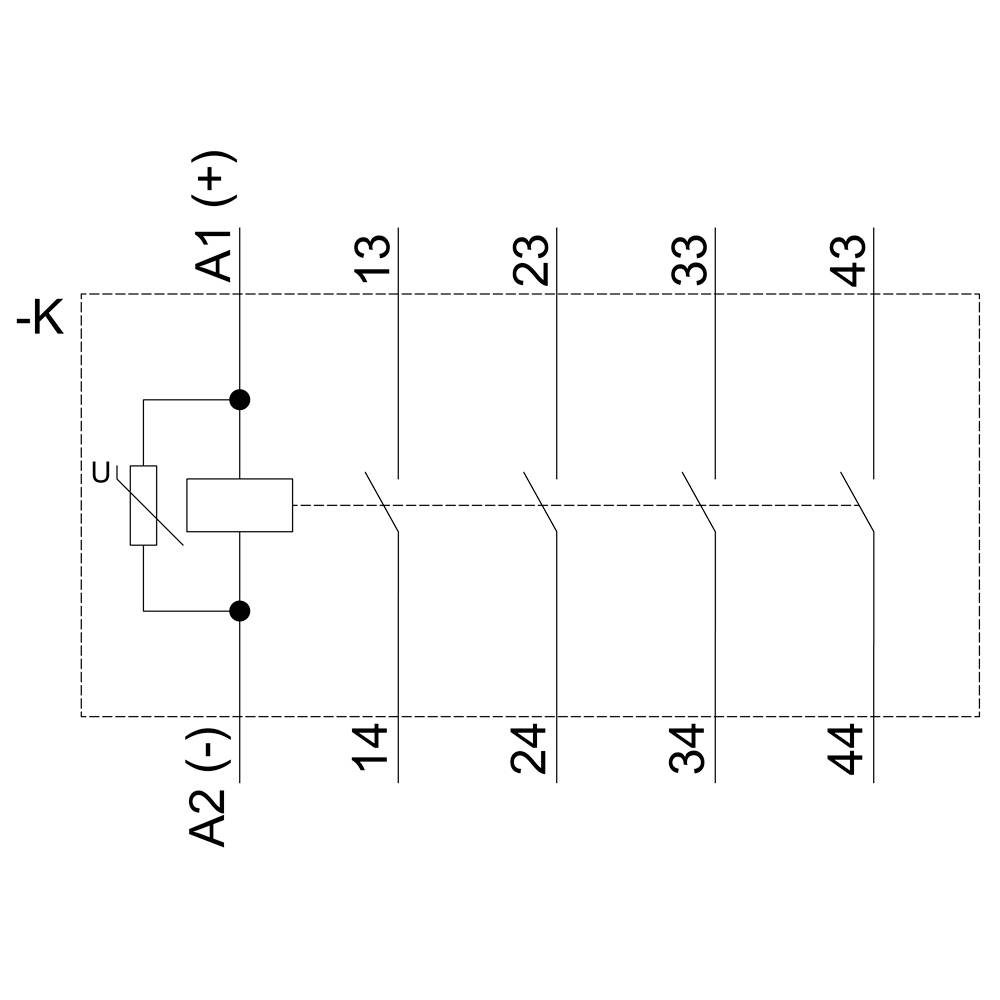

Technický výkres schématu relé s připojením cívky A1 (+), A2 (-) a kontaktními místy 13, 23, 33, 43.

Technický výkres elektrického spínače s pohledem zepředu, z boku a shora, včetně rozměrů v milimetrech.

Schéma Siemens SIRIUS řídicí jednotky s připojovacími svorkami a označeními 13NO, 23NO, 33NO, 43NO, A1+, 14NO, 24NO, 34NO, 44NO, A2−.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

přípojka s pružinovým protitahem

Typ

3RH2140-2LB40

Konstrukční velikost

S00

Typ kontaktu

4 spínací kontakty

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (999,17 Kč / kus)

1 078,51 Kč

-7 %

999,17 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Koppelhilfsschutz eichhorn, 4S, DC24V, 0,7-1,25 US, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2140-2LB40

Konstrukční velikost: S00

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (min.): 16.8 V/DC

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 16.8 - 30 V/DC

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1704468 Siemens 3RH2140-2LB40 pomocný vazební stykač 4 spínací kontakty s varistorem 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704468 Siemens 3RH2140-2LB40 pomocný vazební stykač 4 spínací kontakty s varistorem 1 ks

Popis

Koppelhilfsschutz eichhorn, 4 S, 24 V DC, 0,7 ... 1,25* US s varistorem, velikost S00, pružinová spojka koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
