Siemens 3RH2140-2HB40 pomocný vazební stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

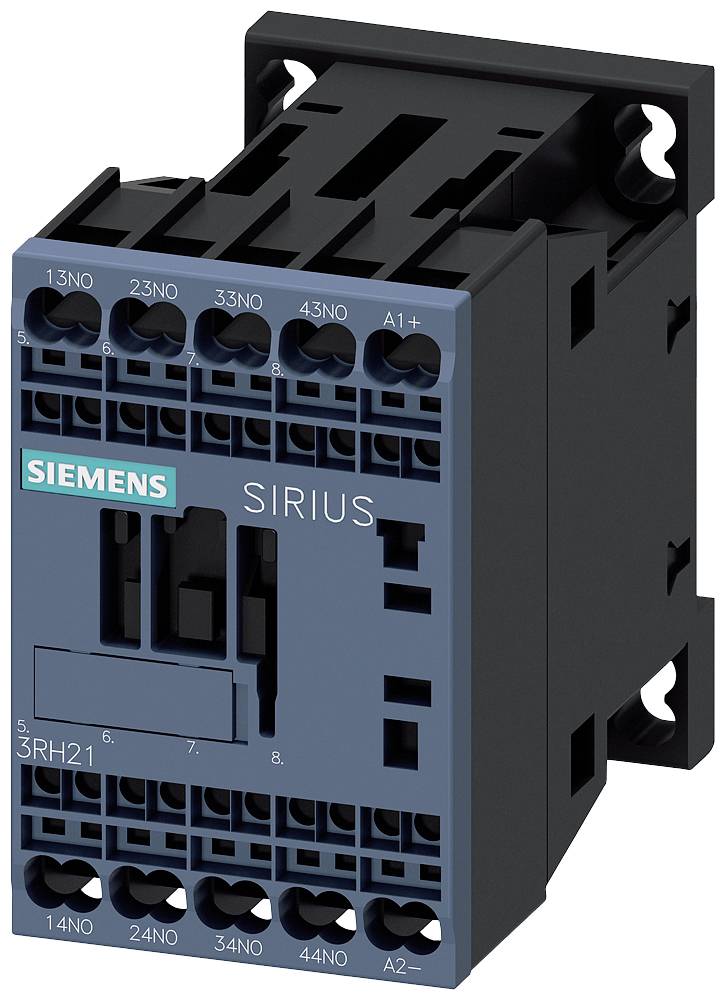

Černý stykač Siemens Sirius s modrou přední stranou a několika očíslovanými připojovacími svorkami nahoře a dole.

Ilustrační obrázek

Otevřená rozvodná skříň s několika řadami elektrických komponent a kabelů, uspořádaných pro účely řízení a distribuce.

Diagram znázorňuje různé pomocné spínače a příslušenství s jejich funkcemi a možnostmi připojení v elektrickém obvodu.

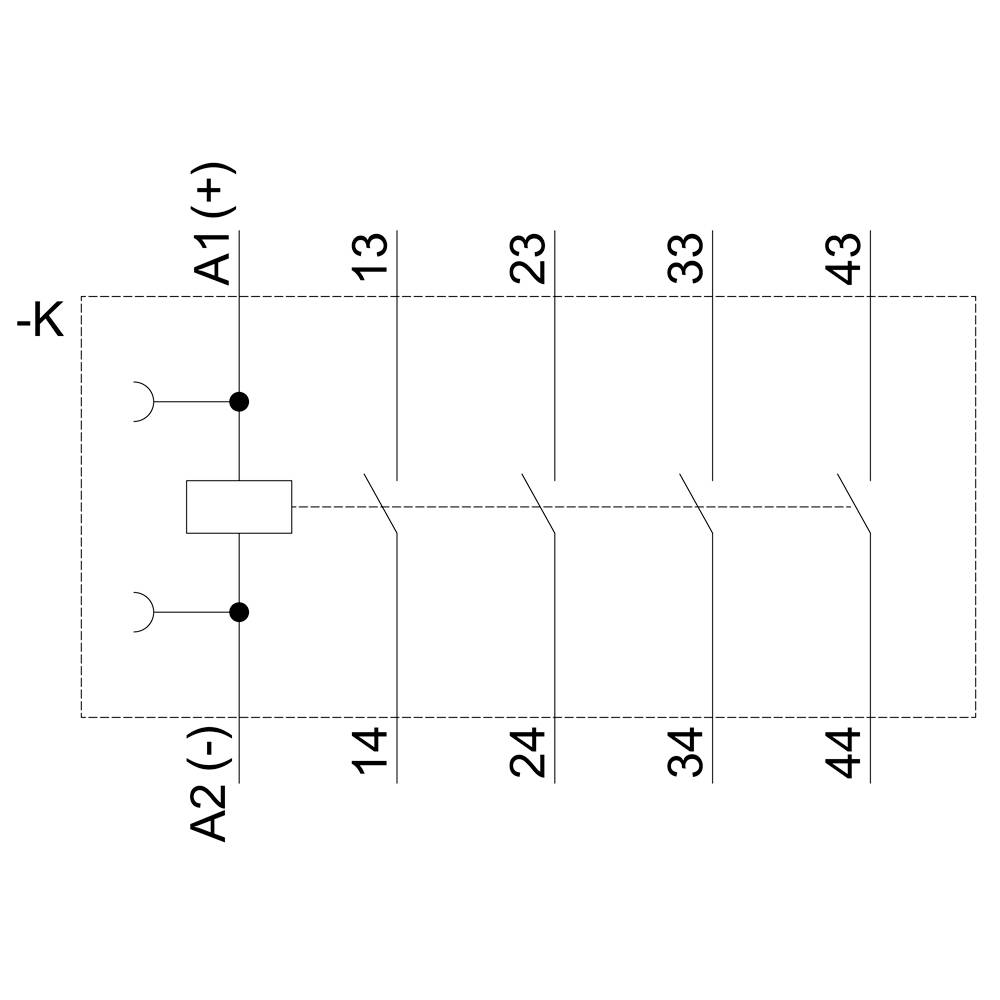

Diagram elektromagnetického spínače s cívkou K a svorkami A1(+), A2(-) a stranami 13 až 14, 23 až 24, 33 až 34, 43 až 44.

Technický výkres elektrického spínače: přední, boční a horní pohled s rozměry v milimetrech; zobrazuje detaily připojení.

Technický výkres Siemens Sirius relé modulu s připojovacími svorkami a označením '3RH21'.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2140-2HB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (863,64 Kč / kus)

863,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2140-2HB40

Konstrukční velikost: S00

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: 24-24 V

: NE

: Spring clamp connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704467 Siemens 3RH2140-2HB40 pomocný vazební stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704467 Siemens 3RH2140-2HB40 pomocný vazební stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Koppelhilfsschutz, 4 S, 24 V DC, 0,7 ... 1,25* US, velikosti S00, pružinová spojka vhodné pro SPS výstupy koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
