Siemens 3RH2140-2FB40 pomocný stykač 1 ks

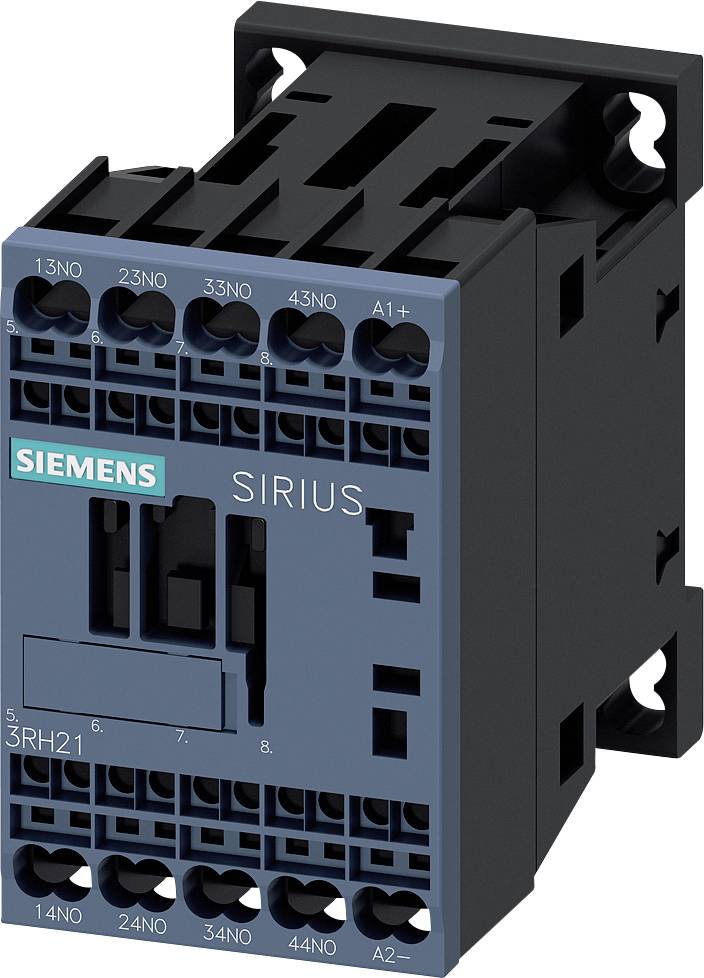

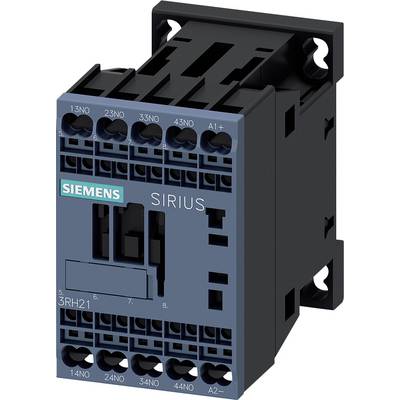

Siemensův stykač série SIRIUS, model 3RH21, určený pro použití v elektrických obvodech, symbolizovaný číslovanými svorkami.

Otevřená rozváděčová skříň s různými elektrickými komponenty a vodiči, které jsou nainstalovány v uspořádaných řadách.

Diagram znázorňující schémata zapojení: Zobrazuje různá rozšíření pro pomocné stykače, včetně funkčního modulu, vedení vodičů a LED indikátorů.

Schéma zapojení relé s diodou a čtyřmi kontakty. Nahoře vlevo označeno 'A1 (+)' a dole vlevo označeno 'A2 (-)'.

Technický výkres elektrického spínače se třemi pohledy: pohled zepředu, pohled z boku a pohled shora s kótami.

Schéma zapojení spínacího modulu Siemens Sirius, model 3RH21, s připojovacími svorkami nahoře a dole, s vyznačenými čísly pinů.

1/6

Kategorie produktu

pomocný stykač

Typ

3RH2140-2FB40

Konstrukční velikost

S00

Pomocný kontakt

4 spínací kontakty

Druh montáže

zaklapávací uchycení

upevnění pomocí šroubů

Datasheety: (PDF)

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 195,00 Kč / kus)

Kč

Už jen 1 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný stykač

Typ: 3RH2140-2FB40

Konstrukční velikost: S00

Pomocný kontakt: 4 spínací kontakty

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: Spring clamp connection

: DC

Ke stažení

List technických údajů

List technických údajů 1699058 Siemens 3RH2140-2FB40 pomocný stykač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699058 Siemens 3RH2140-2FB40 pomocný stykač 1 ks

Popis

Pomocný stykač, 4 S, 24 V DC, s diodou, velikost S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
