Siemens 3RH2140-2AK60 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

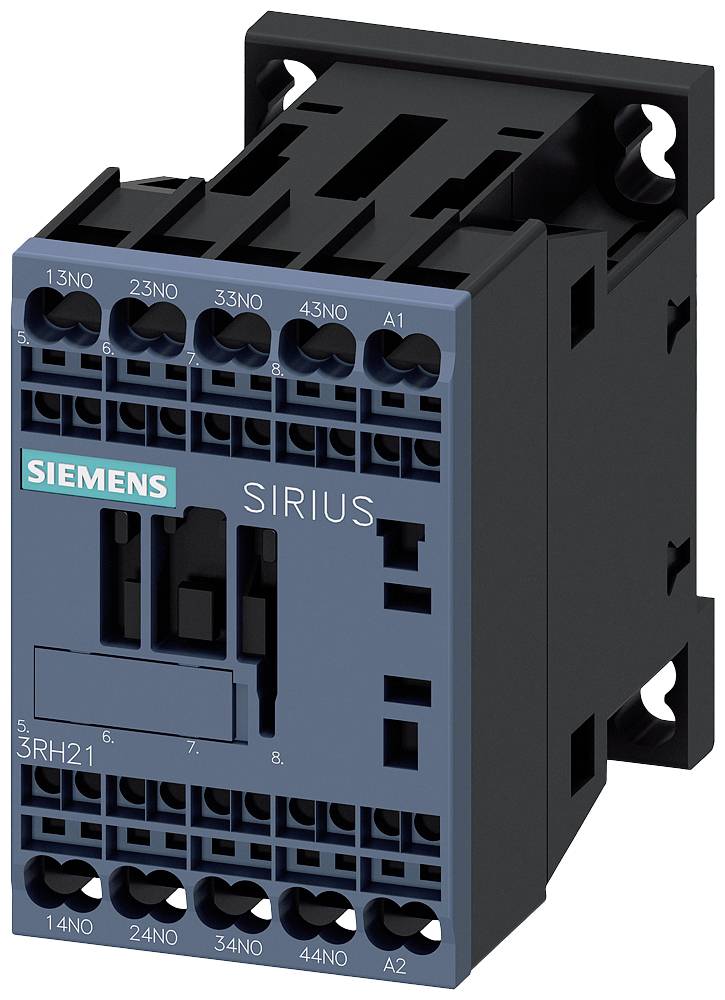

Obrázek zobrazuje elektrický stykač značky Siemens s nápisem 'SIRIUS'. Má několik svorek pro připojení vodičů.

Ilustrační obrázek

Otevřená rozvaděčová skříň s několika úrovněmi elektrických komponent a kabeláže odhaluje vnitřní uspořádání řídicího systému.

Diagram zapojení pomocného stykače 3RA28, zobrazující různé možnosti připojení a komponenty produktu.

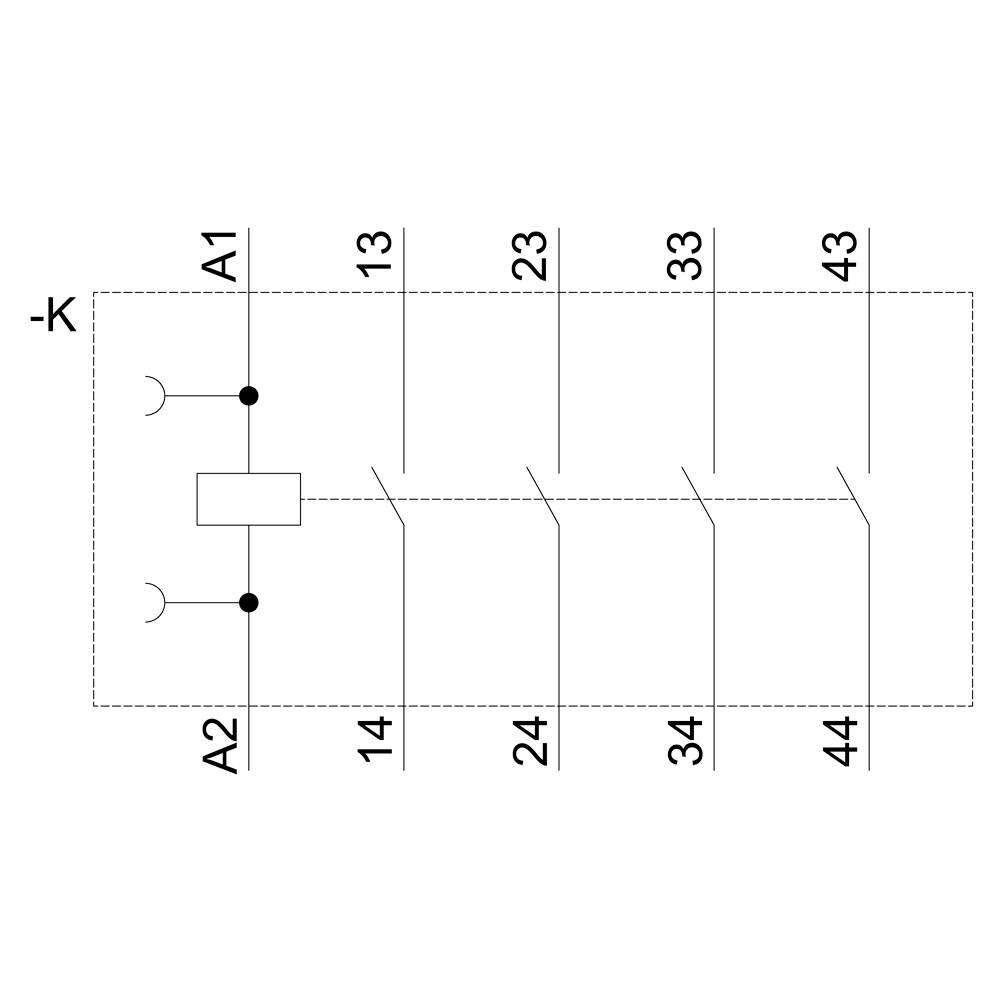

Elektrické schéma s pěti vertikálními řadami, označenými jako 13, 23, 33, 43 a A1/A2. Spínač a obdélník jsou propojeny s A1 a A2.

Technický výkres zařízení se třemi pohledy: čelní, boční a pohled shora, s detailními rozměry v milimetrech.

Diagram Siemens Sirius relé modulu s přípojkami a označeními. Hlavní přípojky: 13NO, 23NO, 33NO, 43NO, 14NO, 24NO, 34NO, 44NO.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2140-2AK60

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 144,63 Kč / kus)

1 144,63 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 4S, AC1 10 V 50 Hz, 120 V 60 Hz, S00

Dodatečné informace:

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2140-2AK60

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 120 V/AC

Rozsah řídicího napětí: 110 - 120 V/AC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: Spring clamp connection

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1699057 Siemens 3RH2140-2AK60 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699057 Siemens 3RH2140-2AK60 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 4 S, 110 V/AC, 50 Hz, 120 V, 60 Hz, velikost S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
