Siemens 3RH2140-2AF00 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Modrý stykač Siemens SIRIUS s několika připojovacími body a ovládacími tlačítky, zobrazený v černém plastovém krytu.

Ilustrační obrázek

Otevřená serverová skříň odhaluje uspořádané kabely, přepínače a elektronické komponenty nezbytné pro fungování serveru.

Schéma zapojení přípojné techniky. Znázorňuje různé pomocné stykače a adaptéry s příslušnými symboly a vysvětlivkami.

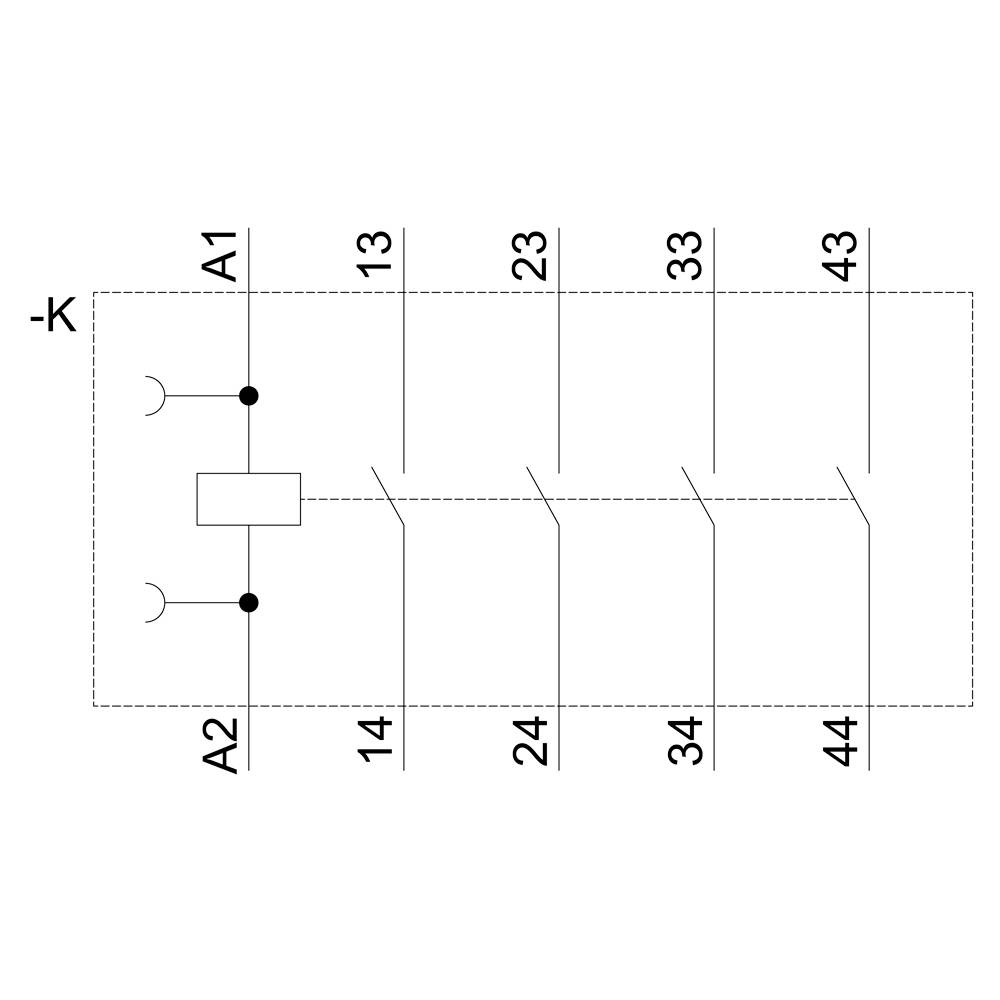

Schéma zapojení relé: Vlevo dva spínací kontakty, očíslované A1, A2. Střešní linie nad spojeními, očíslované 13, 14, 23, 24, 33, 34, 43, 44.

Technický výkres elektrické součástky s detailními pohledy z čelního, bočního a horního pohledu, včetně rozměrů.

'Diagram zobrazuje obsazení svorek řídícího relé Siemens Sirius 3RH21 s očíslovanými svorkami a označeními.'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2140-2AF00

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (987,60 Kč / kus)

987,60 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2140-2AF00

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (max.): 110 V/AC

Rozsah řídicího napětí: 110 V/AC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: 110-110 V

: 110-110 V

: NE

: Spring clamp connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1732546 Siemens 3RH2140-2AF00 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1732546 Siemens 3RH2140-2AF00 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 4 S, 110 V/AC, 50 / 60 Hz, velikost S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
