Siemens 3RH2140-1SB40 pomocný vazební stykač 4 spínací kontakty s ochrannou diodou Vhodné pro značku (relé): Siemens Pie

Relé Siemens Sirius 3RH21, černý a modrý pohled zepředu, zobrazuje svorky a název značky.

Ilustrační obrázek

Šedá rozvaděčová skříň s otevřenými skleněnými dvířky, zobrazující vnitřní kabeláž a elektrické komponenty v pečlivém uspořádání.

'Znázornění pomocné zbraně a příslušenství, včetně připojovacích a funkčních modulů, s barevně vyznačenými spojeními a popisy.'

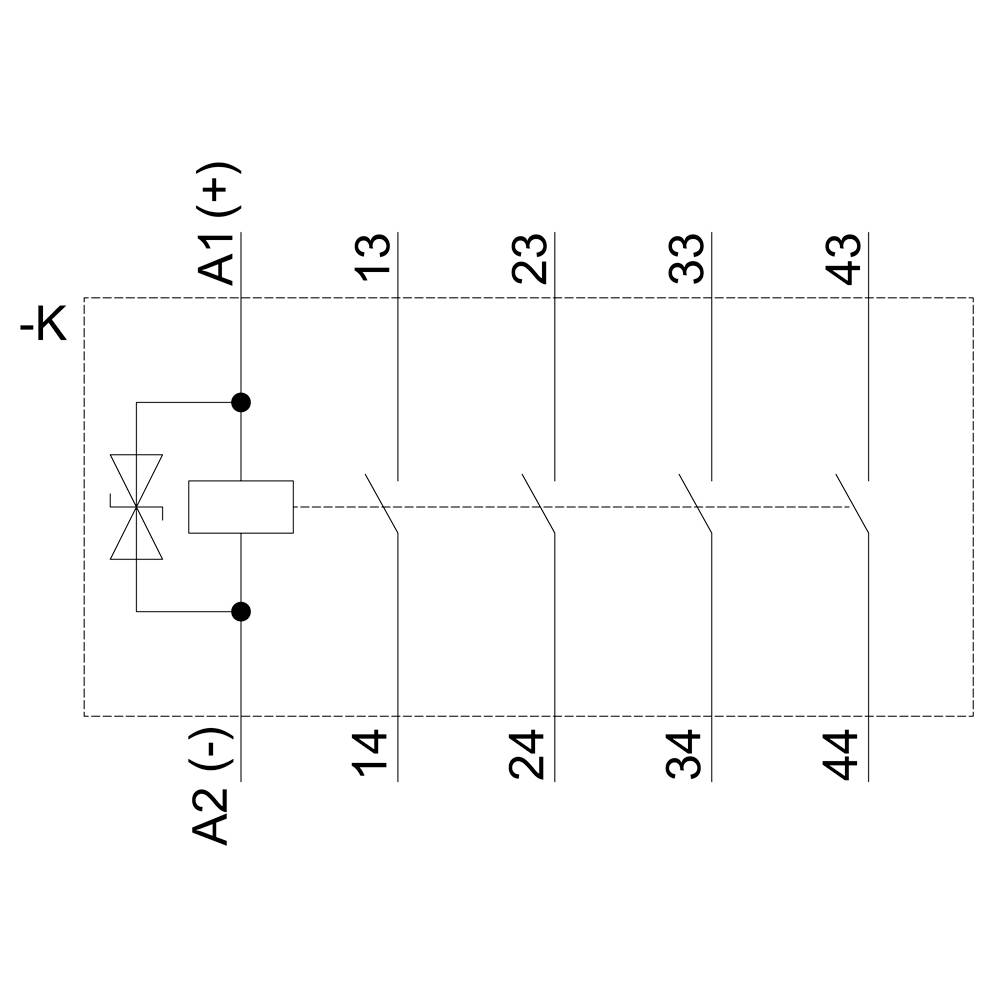

Reléové kontakty: A1 (+), A2 (-) jako řídicí svorky a dvanáct připojovacích kontaktů, číslovaných 13-14, 23-24, 33-34, 43-44.

Technický výkres elektrického relé s rozměry v milimetrech, zobrazující přední, boční a horní pohled.

Diagram Siemens Sirius 3RH21 relé s připojovacími svorkami pro provozní a řídicí obvody.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2140-1SB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (971,07 Kč / kus)

971,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2140-1SB40

Konstrukční velikost: S00

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (min.): 20.4 V/DC

Řídicí napětí (max.): 44.4 V/DC

Rozsah řídicího napětí: 20.4 - 44.4 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Vlastnosti: s ochrannou diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1741309 Siemens 3RH2140-1SB40 pomocný vazební stykač 4 spínací kontakty s ochrannou diodou Vhodné pro značku (relé): Siemens Pie

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741309 Siemens 3RH2140-1SB40 pomocný vazební stykač 4 spínací kontakty s ochrannou diodou Vhodné pro značku (relé): Siemens Pie

Popis

Koppelhilfsschutz, 4S DC 24 V, 0,85-1,85*US s transil integruje velikosti S00 šroubové připojení koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
