Siemens 3RH2140-1MB40-0KT0 pomocný vazební stykač 4 spínací kontakty 1 ks

Siemens Sirius Schütz 3RH21, elektronické spínací zařízení pro řízení elektrických motorů a zátěží v rozváděčích.

Ilustrační obrázek

Otevřená rozvodná skříň zobrazuje několik řad elektrických komponent a kabeláže, uspořádaných pro průmyslové použití.

Diagram instalace pomocných střelců s příslušenstvím, včetně propojovacích adaptérů, LED modulů a volitelných sad.

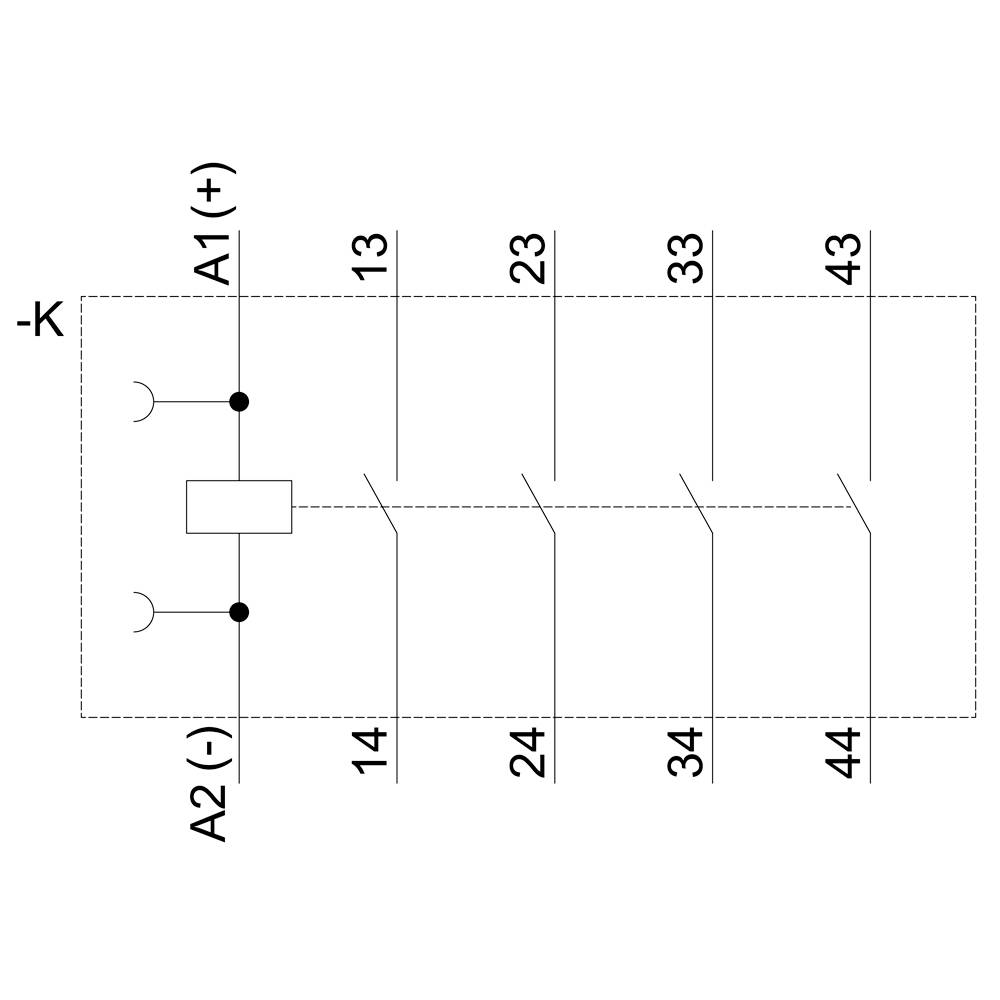

Elektrické schéma znázorňuje relé se čtyřmi spínacími kontakty, které jsou ovládány svorkami A1 (+) a A2 (-). Připojení jsou očíslována.

Technický výkres elektrické součástky s rozměry. Pohled zepředu, z boku a shora. Obsahuje detaily k rozestupům a tvarům.

'SIEMENS SIRIUS 3RH21 stykač' s několika očíslovanými svorkami a spínacími symboly. Horní strana se svorkami 13NO až A1+.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

šroubová svorka

Typ

3RH2140-1MB40-0KT0

Konstrukční velikost

S00

Typ kontaktu

4 spínací kontakty

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (863,64 Kč / kus)

863,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2140-1MB40-0KT0

Konstrukční velikost: S00

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (min.): 20.4 V/DC

Řídicí napětí (max.): 44.4 V/DC

Rozsah řídicího napětí: 20.4 - 44.4 V/DC

vhodné pro sérii: Siemens Bauform S00

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1701680 Siemens 3RH2140-1MB40-0KT0 pomocný vazební stykač 4 spínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1701680 Siemens 3RH2140-1MB40-0KT0 pomocný vazební stykač 4 spínací kontakty 1 ks

Popis

Koppelhilfsschutz, 4 S DC 24 V, 0,85 ... 1,85* US, velikosti S00, šroubovací koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
