Siemens 3RH2140-1HB40 pomocný vazební stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Siemens Sirius stykač 3RH21, elektrické spínací zařízení pro průmyslové aplikace, zobrazující pohled zepředu s připojovacími svorkami.

Ilustrační obrázek

Otevřená rozváděčová skříň s různými elektrickými komponenty a kabely uspořádanými přehledně na několika úrovních.

Diagram znázorňující možnosti připojení pomocných a propojovacích stykačů s různými moduly a možnostmi adaptérů.

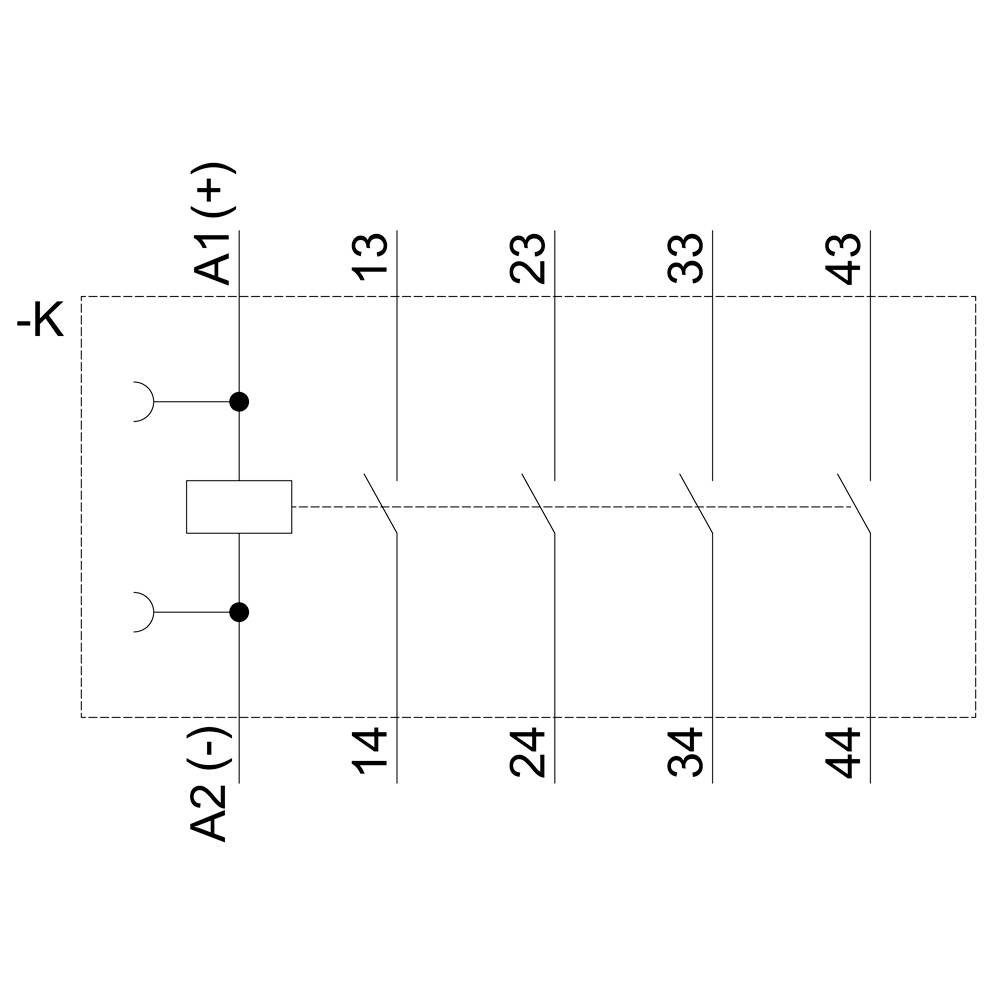

Schematické znázornění zapojení s několika vodiči a kontakty vycházejícími z A1(+) a A2(-). Vlevo je zobrazen spínač a cívka.

Technický výkres elektrické součástky s přesnými rozměry v milimetrech. Tři pohledy: pohled zepředu, pohled z boku, pohled shora.

Kontaktní blok Siemens Sirius s několika šroubovacími svorkami nahoře a dole. Svorky jsou označeny čísly pro připojení.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2140-1HB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (863,64 Kč / kus)

863,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2140-1HB40

Konstrukční velikost: S00

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: 24-24 V

: NE

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1702865 Siemens 3RH2140-1HB40 pomocný vazební stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1702865 Siemens 3RH2140-1HB40 pomocný vazební stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Koppelhilfsschutz, 4 S, 24 V DC, 0,7 ... 1,25* US, velikosti S00, šroubové připojení vhodné pro SPS výstupy koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
