Siemens 3RH2140-1BP40 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens 1 ks

Siemensův stykač SIRIUS, model 3RH21, v černém a šedém pouzdře. Má několik připojovacích svorek a je určen pro elektrické řízení.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje různé elektrické komponenty a kabeláž používané pro průmyslové řídicí úlohy.

Obrázek spínacích zařízení s označeními: 'Pomocný stykač', 'Funkční modul', 'Ochrana proti přepětí'. Použití a konfigurace.

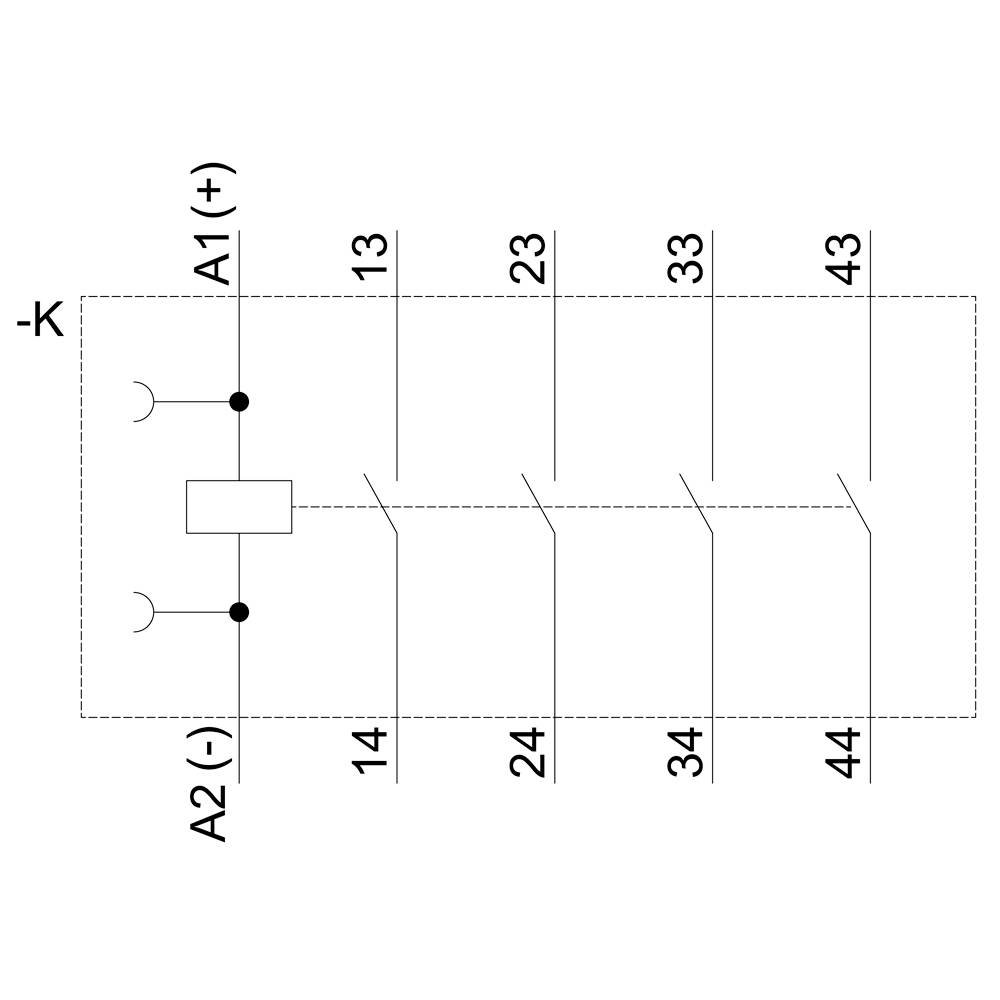

'Stykač s cívkovými svorkami A1(+) a A2(-) vlevo, kontakty 13-14, 23-24, 33-34, 43-44 vpravo, elektrické schematické zapojení.'

Technický výkres elektronického relé s rozměry: šířka 45 mm, hloubka 72 mm, výška 35 mm. Zobrazeno čelní a boční pohled.

'Schéma zapojení relé Siemens Sirius typ 3RH21 s připojovacími svorkami nahoře a dole, označenými 13NO, 23NO, 33NO a dalšími.'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Typ

3RH2140-1BP40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (954,55 Kč / kus)

954,55 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 4S, DC230V, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný stykač

Typ: 3RH2140-1BP40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (max.): 230 V/DC

Rozsah řídicího napětí: 230 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1702863 Siemens 3RH2140-1BP40 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1702863 Siemens 3RH2140-1BP40 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens 1 ks

Popis

Pomocný stykač, 4 S, DC 230 V, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
