Siemens 3RH2140-1AP00 stykač 4 spínací kontakty 230 V/AC 10 A Vhodné pro značku (relé): Siemens 1 ks

Siemensův stykač SIRIUS, model 3RH21, s různými připojeními a černým krytem.

Ilustrační obrázek

Otevřená rozváděčová skříň s několika elektrickými komponenty, jako jsou spínače, pojistky a vodiče, uspořádané v různých úrovních.

Elektrický schéma zapojení zobrazuje různé komponenty a jejich propojení, včetně pomocných stykačů a příslušenství.

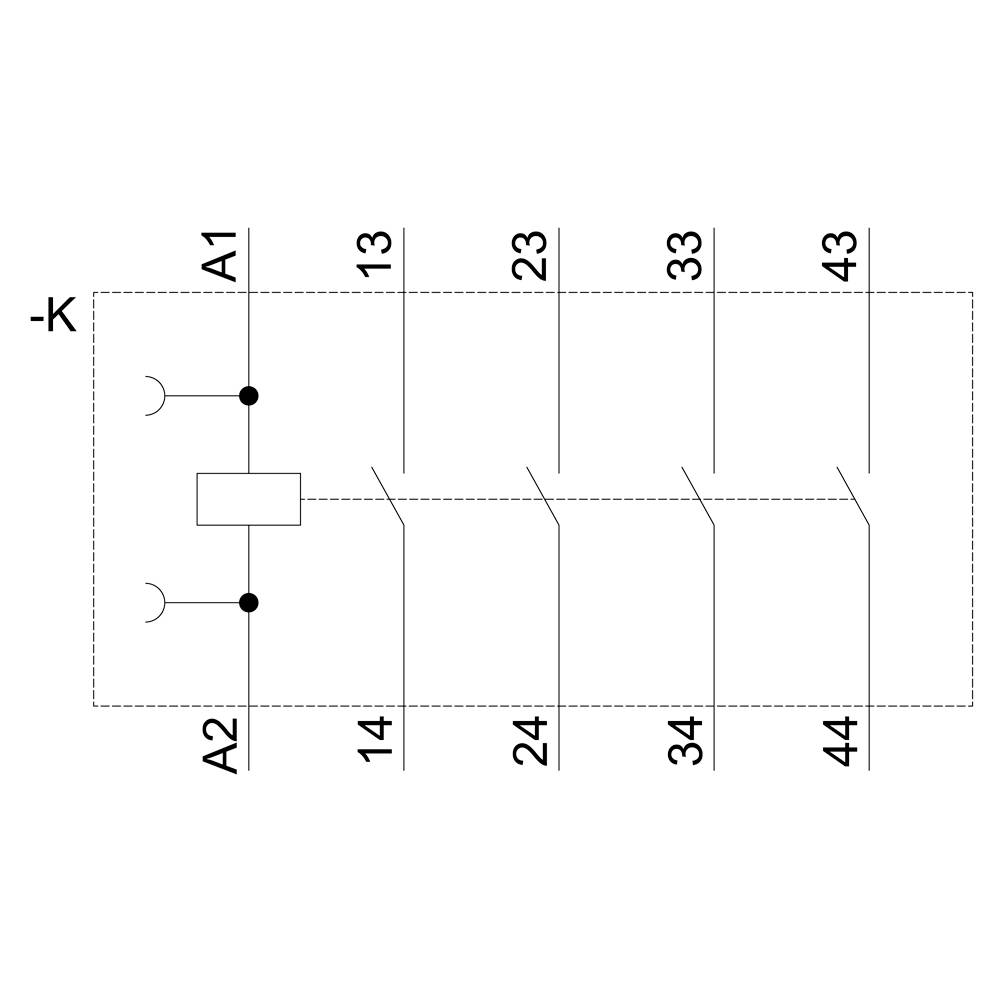

Schéma elektrického relé se čtyřmi přepínacími kontakty. Označené písmeny 'K', 'A1', 'A2' a čísly 13 až 44.

Technický výkres relé: Boční pohled zleva ukazuje rozměry 52 mm šířky, 73 mm délky; Čelní pohled shora ukazuje 45 mm hloubky.

Siemens Sirius ovládací relé model 3RH21, znázorňuje připojovací svorky 13NO, 23NO, 33NO, 43NO a přípojnice 14NO, 24NO, 34NO, A1, A2.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Jmenovité napětí

230 V/AC

Zatěžovací proud

10 A

Připojení

šroubová svorka

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

20 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (966,12 Kč / kus)

966,12 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Pomocný stykač, 4 S, 230 V AC, 50 / 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Kategorie produktu: stykač

Typ: 3RH2140-1AP00

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Jmenovité napětí: 230 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Konstantní proud (max.): 10 A

Zatěžovací proud: 10 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Druh montáže: montážní lišta

Připojení: šroubová svorka

Mechanická životnost: 3.0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 230 g

: 4

: 3 A

: 230-230 V

: 230-230 V

: NE

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1431032 Siemens 3RH2140-1AP00 stykač 4 spínací kontakty 230 V/AC 10 A Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431032 Siemens 3RH2140-1AP00 stykač 4 spínací kontakty 230 V/AC 10 A Vhodné pro značku (relé): Siemens 1 ks

Popis

Pomocný stykač SIUS 3RH2, 4 s, AC 230 v, 50 / 60 Hz, konstrukční velikost S00, šroubové připojení pro spínání řídicích signálů v řídicím obvodu.
Pomocné ochranné zařízení SIRIUS 3RH2 má standardní označení připojení a spolehlivou a časově úspornou připojovací techniku. Díky rozmanitému výstupu je možné současné spínání více pomocných obvodů. Všechny kontakty jsou k dispozici s nuceným vedením pro aplikace spojené s bezpečností také jako varianty SUVA. Pomocné stykače jsou klimafest, mají vysokou kontaktní spolehlivost a jsou vhodné pro celosvětové použití díky odpovídající registraci (např. IEC a UL/CSA).
Jsou k dispozici v AC nebo DC ovládání a jsou k dispozici s technologií šroubových nebo pružinových svorek. Základní provedení pomocného stykače je 4-pólový a lze jej pomocí přichytávného spínače rozšířit až na 8 póly.
Rozsáhlé příslušenství stykače 3RT2 pro konstrukční velikosti S00 až S3 lze použít i pro pomocné stykače 3RH2.
Stykač 3RH2 řeší osvědčenou řadu 3RH1.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
