Siemens 3RH2140-1AK60 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Elektrické ochranné zařízení s nápisem 'Siemens Sirius', s viditelnými několika přípojkami, převážně černé a tmavě modré barvy.

Ilustrační obrázek

Otevřená rozvodná skříň s četnými elektrickými komponenty a kabely umístěnými na různých úrovních.

Diagram znázorňuje různé moduly pro montáž pomocných stykačů a pomocných spínačů, včetně adaptérů a možností rozšíření.

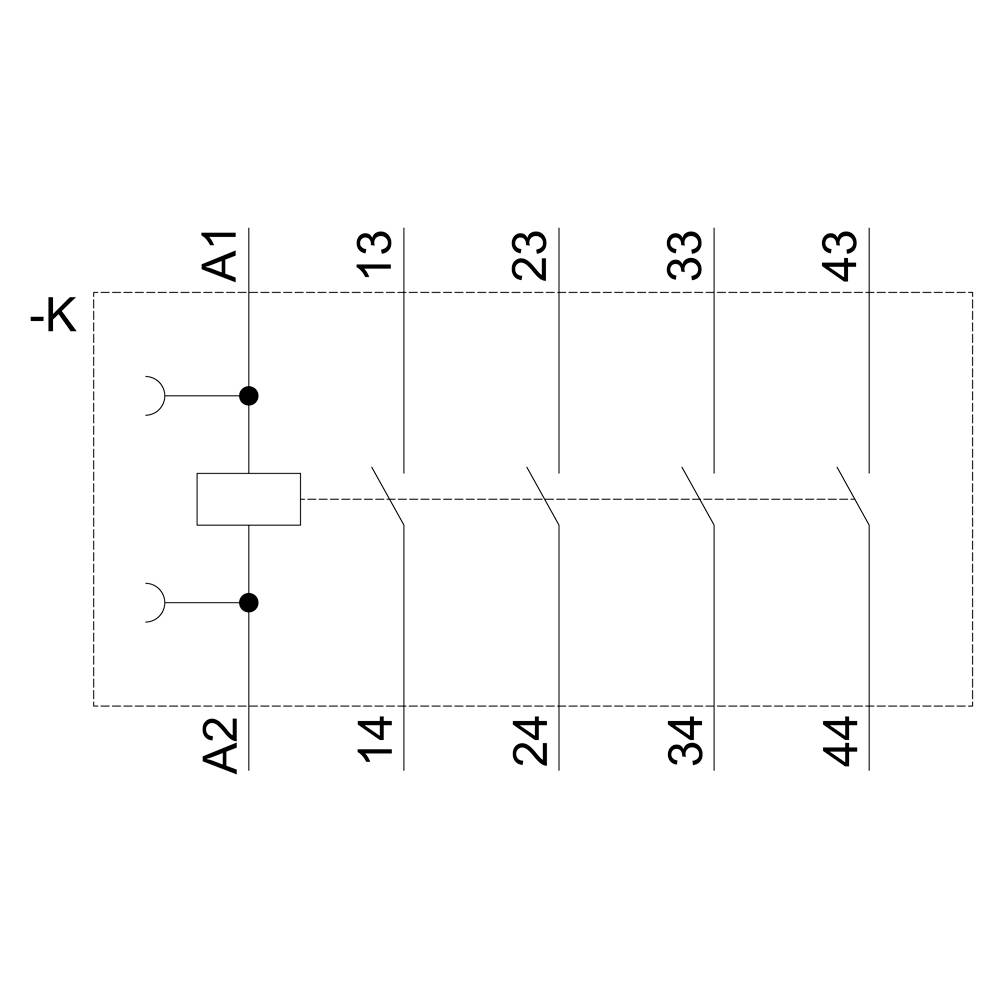

Schéma elektrického relé s cívkovými svorkami A1, A2 a přepínacími kontakty 13/14, 23/24, 33/34, 43/44.

Technický výkres relé ve třech pohledech: čelní, boční a horní. Rozměry jsou uvedeny v milimetrech.

Siemensovo relé SIRIUS s uvedenými svorkami a popisy. Nahoře: 13NO, 23NO, 33NO, 43NO, A1. Dole: 14NO, 24NO, 34NO, A2.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Druh obalu

Piece

Typ

3RH2140-1AK60

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 144,63 Kč / kus)

1 144,63 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 4S, AC1 10 V 50 Hz, 120 V 60 Hz, S00

Dodatečné informace:

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2140-1AK60

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 120 V/AC

Rozsah řídicího napětí: 110 - 120 V/AC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: 110-110 V

: 120-120 V

: NE

: Screw connection

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1705909 Siemens 3RH2140-1AK60 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1705909 Siemens 3RH2140-1AK60 pomocný stykač 4 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 4 S, 110 V/AC, 50 Hz, 120 V, 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
