Siemens 3RH2140-1AF00 pomocný stykač 4 spínací kontakty s pomocným kontaktem Piece 1 ks

Siemensův stykač SIRIUS, série 3RH21, zobrazený pohledem zepředu. Ukazuje přípojky a modré pouzdro s logem Siemens.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň s několika řadami elektrických komponentů a kabelů, které vykazují uspořádanou a technickou strukturu.

Diagram spínacích přístrojů s výkonovými stykači, pomocnými stykači a příslušenstvím. Zobrazuje připojení a adaptéry pro pomocné elektrické obvody.

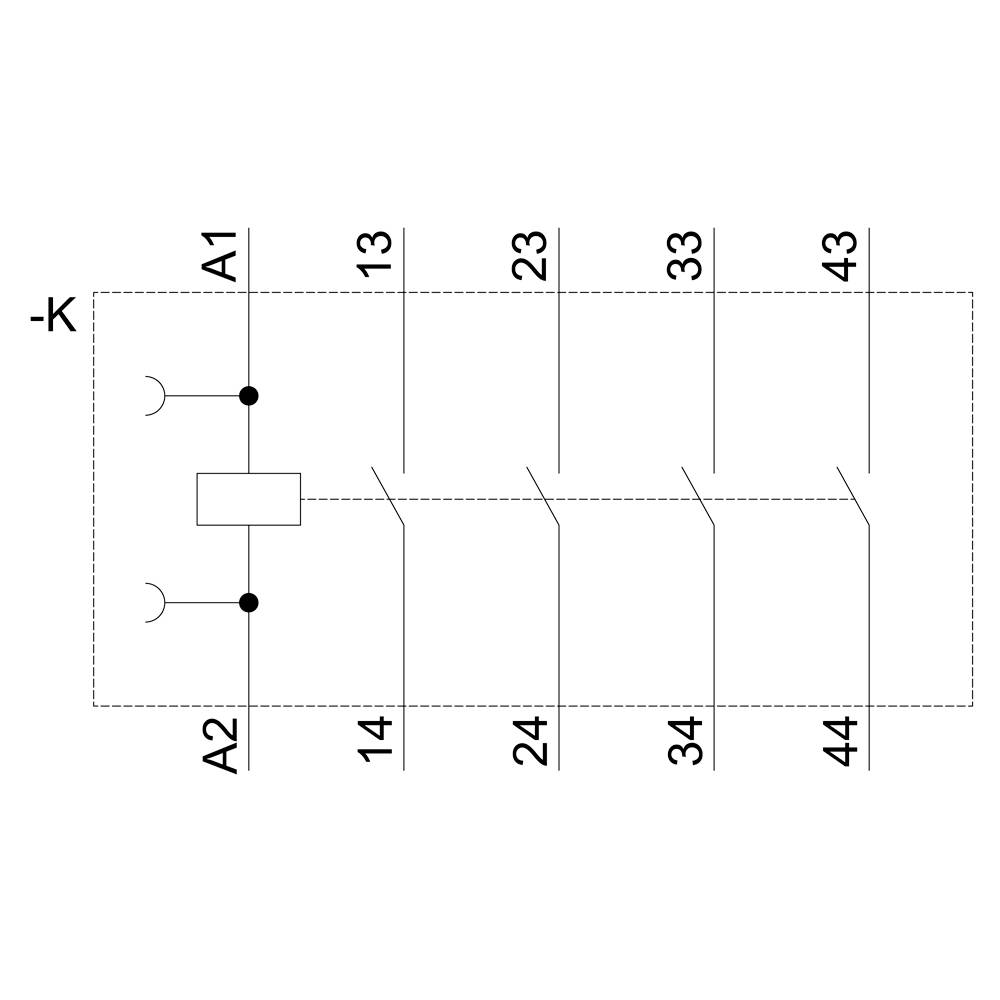

Schematický nákres elektrického schématu s kontakty a cívkou. Značení: A1, A2, 13, 14, 23, 24, 33, 34, 43, 44.

Elektrický schéma zapojení s čelním a bočním pohledem relé, znázorňující rozměry: šířka 45 mm, výška 37 mm, hloubka 73 mm.

Relé od Siemense, typ Sirius, model 3RH21. Zobrazeny svorky a připojovací schéma. Hlavní použití v řídicí technice.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Druh obalu

Piece

Typ

3RH2140-1AF00

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (921,49 Kč / kus)

921,49 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2140-1AF00

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (max.): 110 V/AC

Rozsah řídicího napětí: 110 V/AC (max)

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: 110-110 V

: 110-110 V

: NE

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1741260 Siemens 3RH2140-1AF00 pomocný stykač 4 spínací kontakty s pomocným kontaktem Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741260 Siemens 3RH2140-1AF00 pomocný stykač 4 spínací kontakty s pomocným kontaktem Piece 1 ks

Popis

Pomocný stykač, 4 S, 110 V/AC, 50 / 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
