Siemens 3RH2131-2WB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens 1 ks

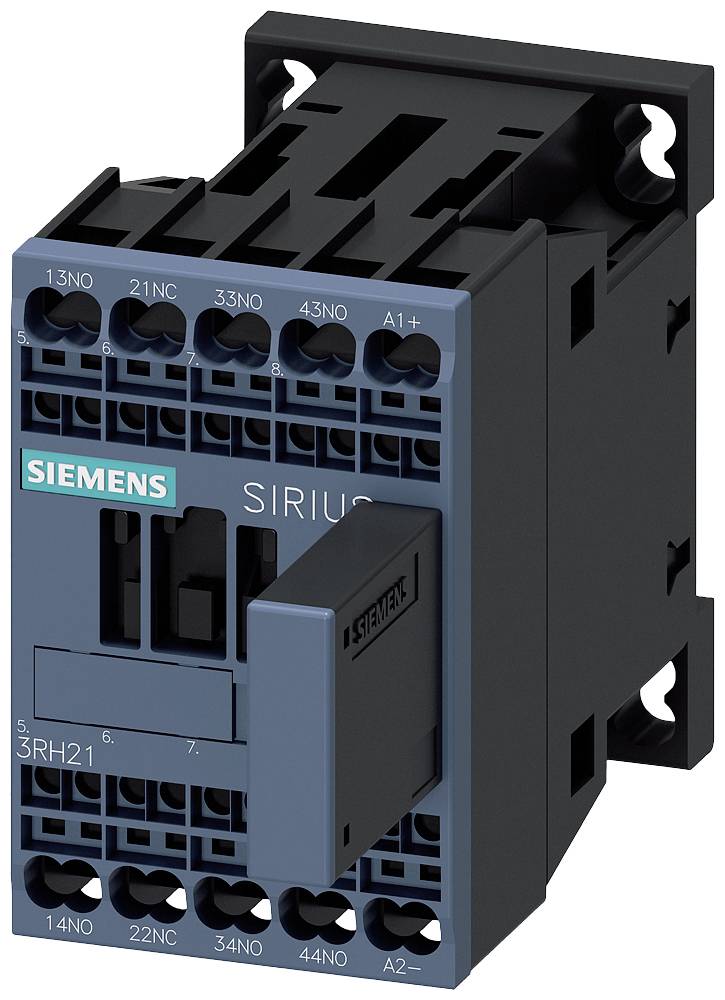

Spínací zařízení Siemens, model Sirius, černě-modré, pro průmyslové aplikace. Obsahuje různé připojovací svorky.

Ilustrační obrázek

Otevřená rozvodná skříň s několika řadami elektronických zařízení a kabeláží pro řízení průmyslových procesů.

Diagram zobrazuje strukturu a komponenty pomocného střelce, systému pomocného páru střelců a jejich příslušenství, včetně funkčního modulu.

Schéma zapojení relé se čtyřmi spínači. Napětí U ovládá relé mezi A1(+) a A2(-). Kontakty jsou u 13-14, 21-22, 33-34, 43-44.

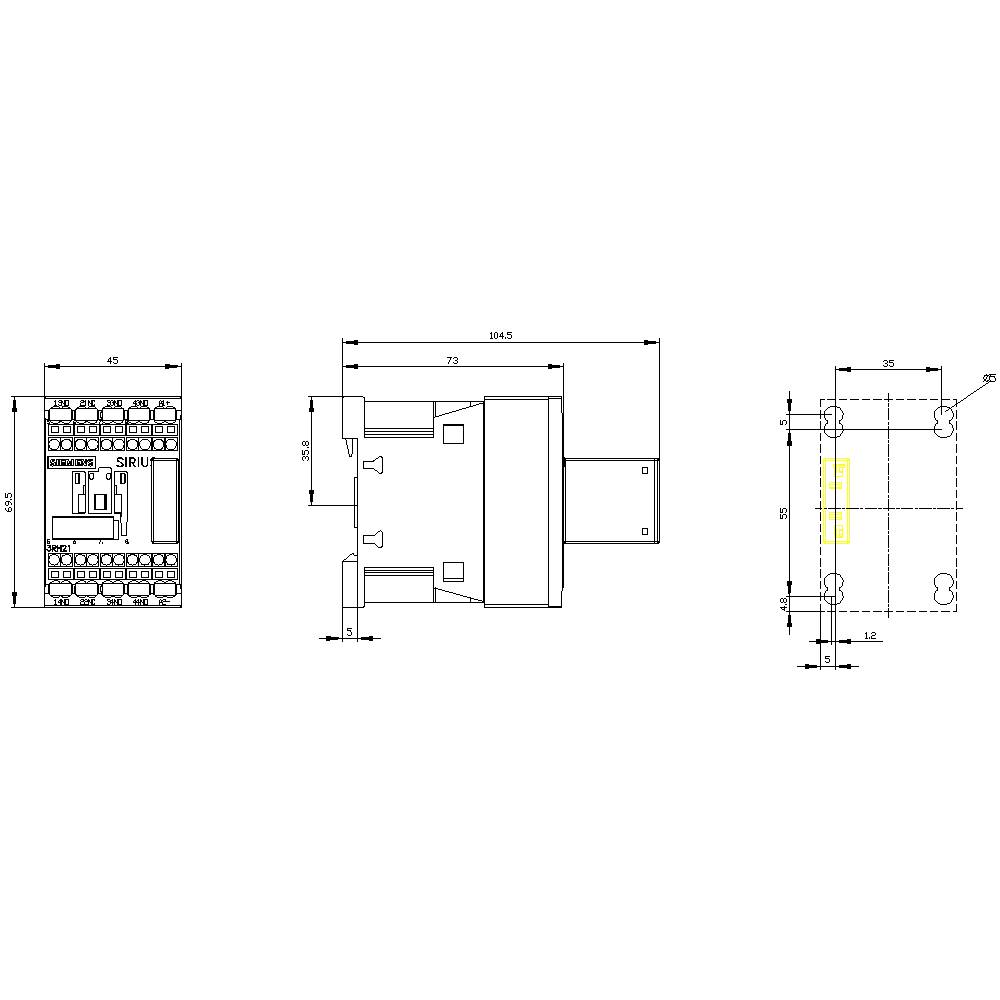

Technický výkres spínače s předním, bočním a pohledovým řezem. Jsou vyznačeny měrné jednotky a rozměry.

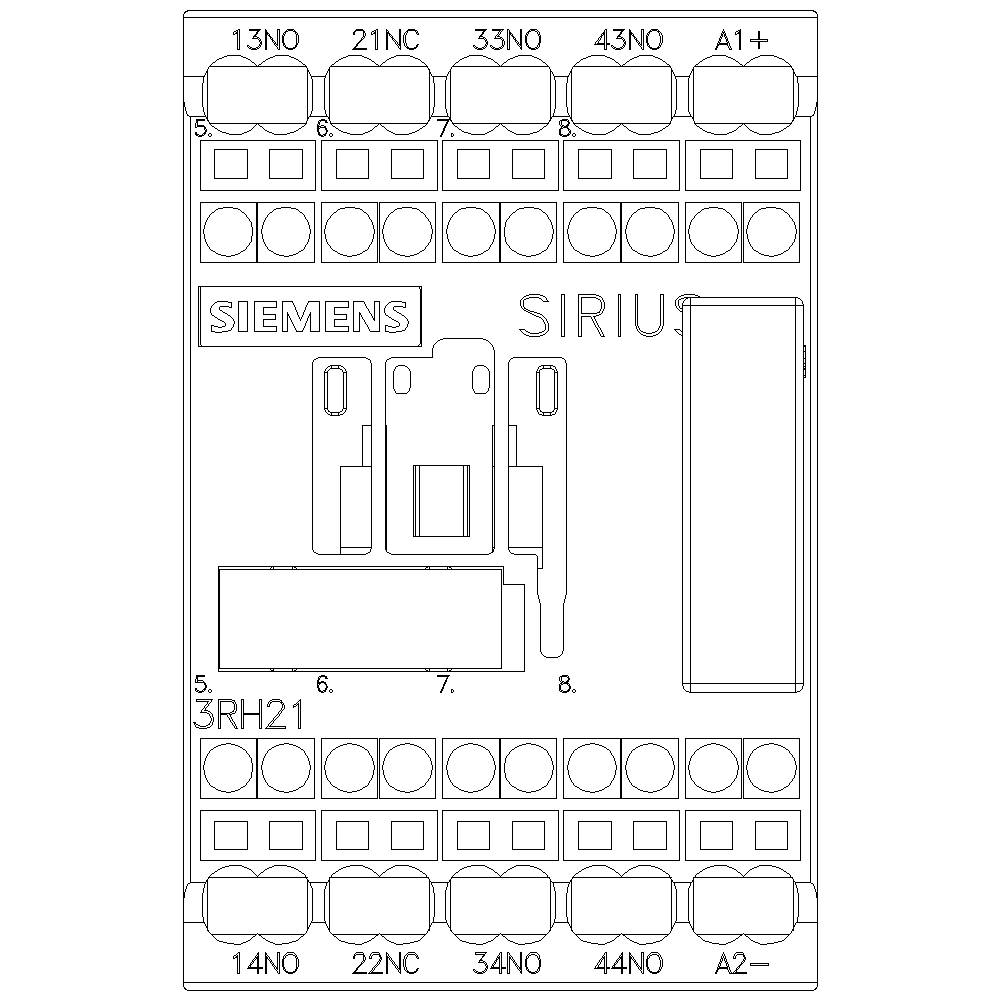

Elektrické schéma zapojení zařízení Siemens Sirius s očíslovanými svorkami a kontaktními body pro kabeláž a řízení.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

přípojka s pružinovým protitahem

Typ

3RH2131-2WB40

Konstrukční velikost

S00

Pomocný kontakt

1 rozpínací kontakt

3 spínací kontakty

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (971,07 Kč / kus)

971,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Koppelhilfsschutz, 3S+ 1O, DC24V, 0,85-1,85 US,, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2131-2WB40

Konstrukční velikost: S00

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1741251 Siemens 3RH2131-2WB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741251 Siemens 3RH2131-2WB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens 1 ks

Popis

Koppelhilfsschutz, 3 S + 1 O, 24 V DC, 0,85 ... 1,85* US, s varistorem, velikost S00, pružinová spojka koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
