Siemens 3RH2131-2MB40-0KT0 pomocný vazební stykač Vhodné pro značku (relé): Siemens 1 ks

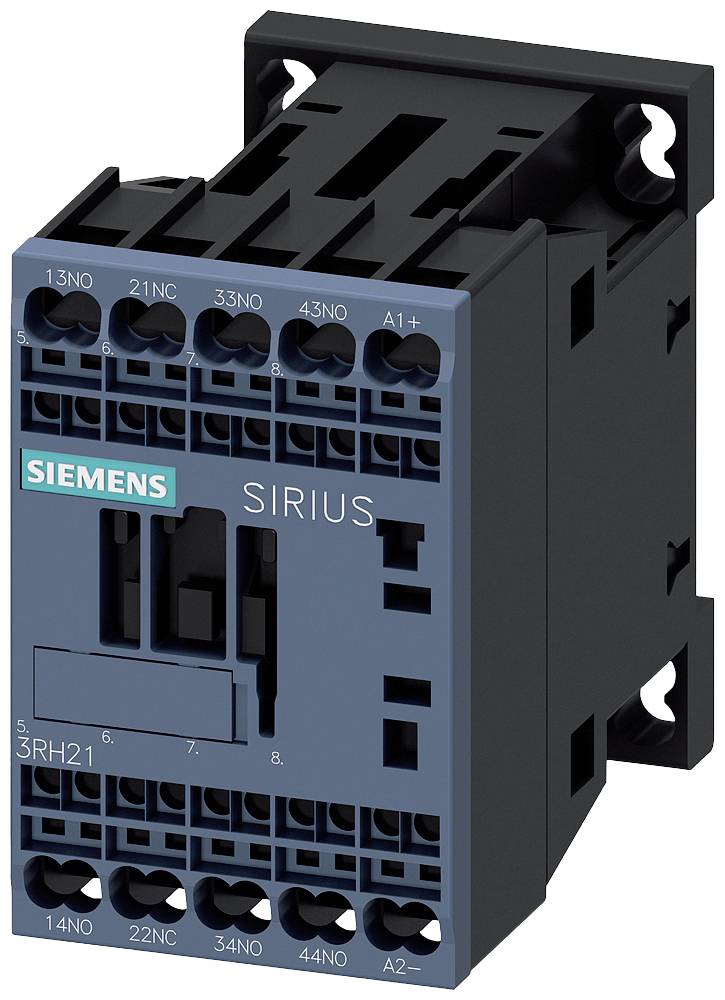

Stykač Siemens Sirius 3RH21 v černé a modré barvě, s několika připojovacími svorkami a logem Siemens v levém dolním rohu.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje různé elektrické komponenty a kabeláž, uspořádané v policích pro řízení a distribuci.

'Pomocný stykač a příslušenství pro propojení pomocných elektrických obvodů, ilustrovaný funkčními a technickými detaily.'

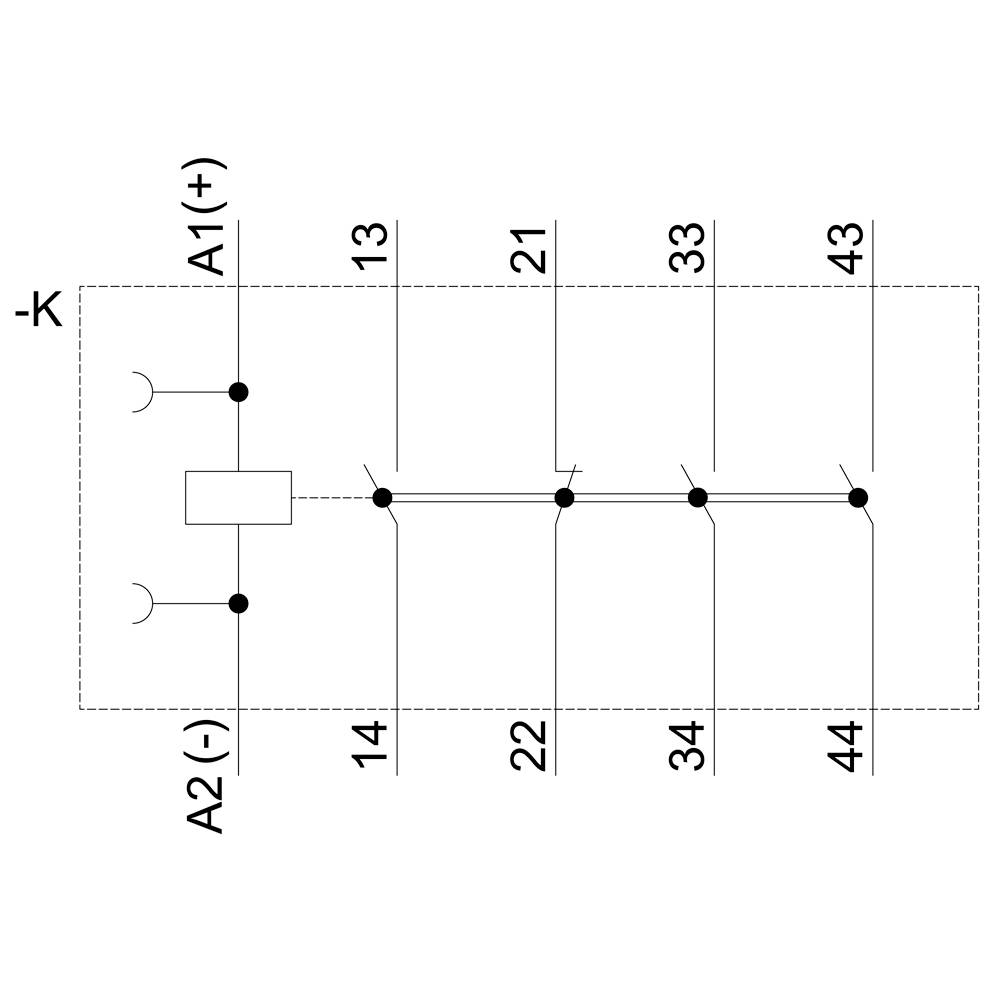

Schematické zapojení relé se svorkami cívky A1 (+) a A2 (-) a čtyřmi kontaktními páry (13-14, 21-22, 33-34, 43-44).

Technický výkres elektrické součástky s rozměry: přední pohled, boční pohled a pohled shora s rozměry v mm.

Elektrické schéma: Siemens Sirius stykačový modul s očíslovanými svorkami (13NO až 43NO, A1+, A2- atd.).

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Typ

3RH2131-2MB40-0KT0

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (863,64 Kč / kus)

863,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2131-2MB40-0KT0

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Spring clamp connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1741248 Siemens 3RH2131-2MB40-0KT0 pomocný vazební stykač Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741248 Siemens 3RH2131-2MB40-0KT0 pomocný vazební stykač Vhodné pro značku (relé): Siemens 1 ks

Popis

Koppelhilfsschutz, 3 S + 1 O DC 24 V, 0,85 ... 1,85* US, velikosti S00, pružinová spojka koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
