Siemens 3RH2131-2KF40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Single 1 ks

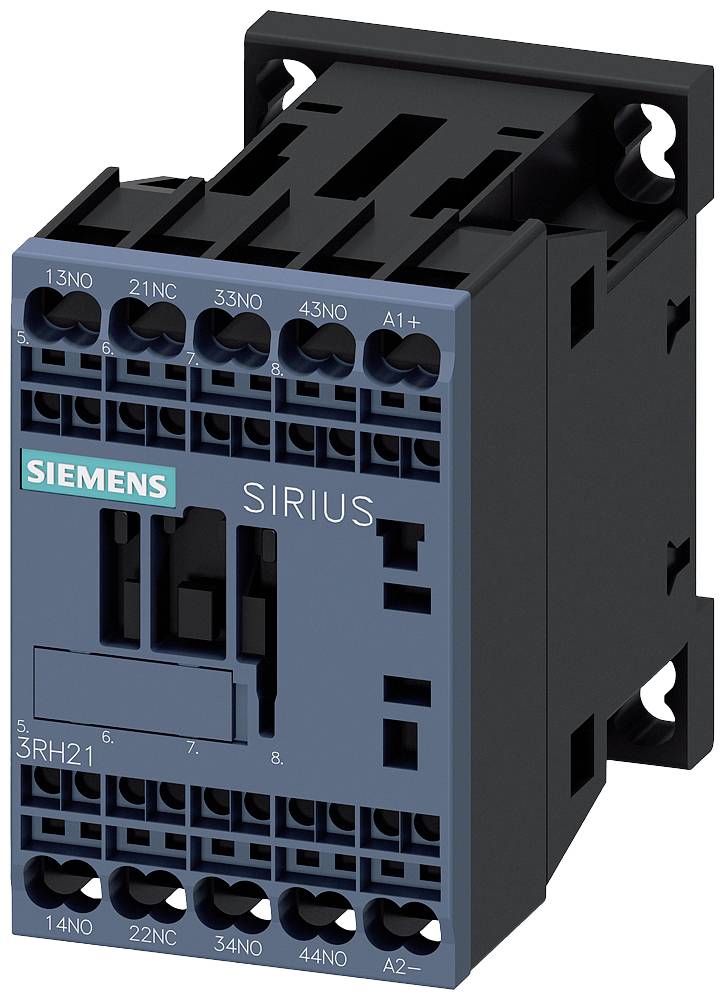

Elektrický stykač Siemens Sirius 3RH21, zobrazující svorky nahoře a dole pro řídící a výkonové obvody. Tmavé pouzdro, modře označené.

Ilustrační obrázek

Otevřená rozvodná skříň s početnými elektronickými komponenty a kabely. Hlavní komponenty: desky plošných spojů, konektory a pojistky.

Schéma zapojení ukazuje různé pomocné stykače a příslušenství, včetně jednostranových a dvoustranových pomocných stykačů, odpojovačů a možností indikačních LED.

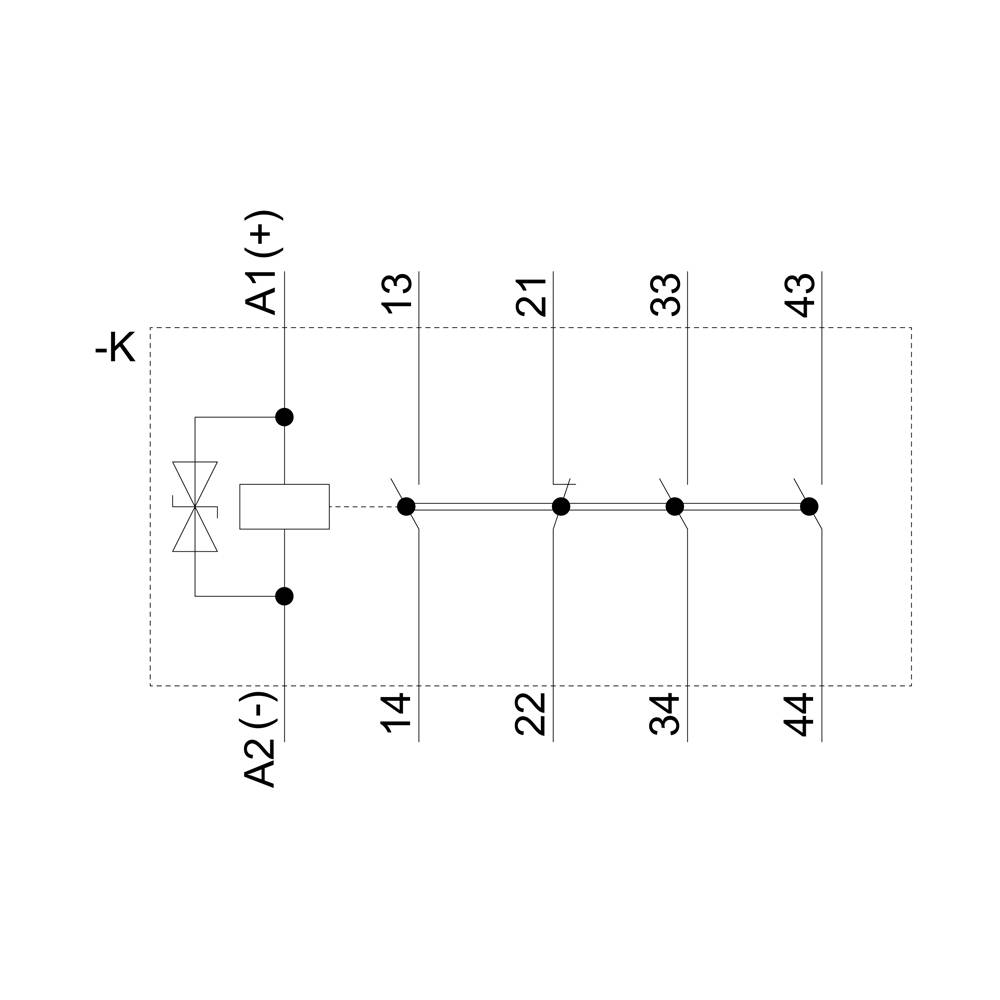

Elektroschéma: Relé se cívkovými kontakty A1(+) a A2(-), svorky 13-14, 21-22, 33-34, 43-44.

Technický výkres elektromechanického relé s čelním, bočním a pohledem shora. Rozměry a specifické komponenty jsou detailně znázorněny.

Technický výkres reléového modulu Siemens Sirius s označením svorek.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Single

Typ

3RH2131-2KF40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (971,07 Kč / kus)

971,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Koppelhilfsschutz, 3S+ 1O, DC110V, 0,7-1,25 US, supresorovou diodou, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Single

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2131-2KF40

Konstrukční velikost: S00

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s ochrannou diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1741247 Siemens 3RH2131-2KF40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741247 Siemens 3RH2131-2KF40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Single 1 ks

Popis

Koppelhilfsschutz, 3 S + 1 O, DC 110 V, 0,7 ... 1,25* US, s supresorovou diodou, velikost S00, pružinová spojka vhodné pro SPS výstupy koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
