Siemens 3RH2131-2JB40 pomocný vazební stykač 3 spínací kontakty s diodou Single 1 ks

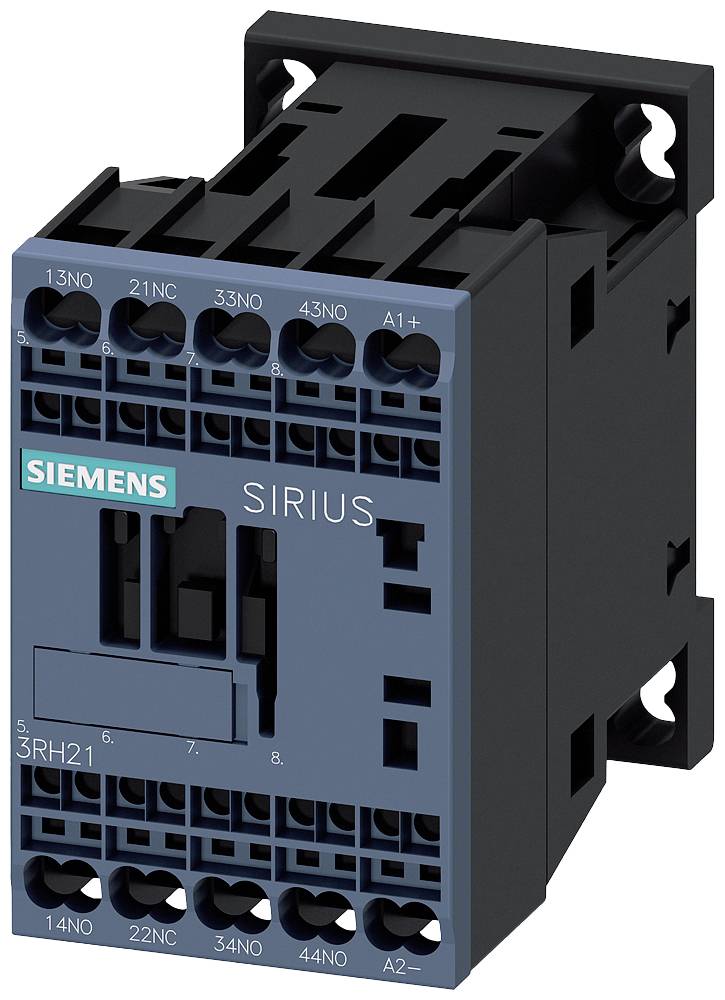

Modrý stykač Siemens Sirius s několika připojovacími svorkami. Vhodný pro řízení a automatizaci v elektrických zařízeních.

Ilustrační obrázek

Serverová skříň s otevřenými dvířky, zobrazující několik řad elektronických komponent a kabeláže.

Diagram pomocného výstupního spínače pro zvýšení přípustného zbytkového proudu. Zobrazuje různé adaptéry a moduly s číselnými označeními.

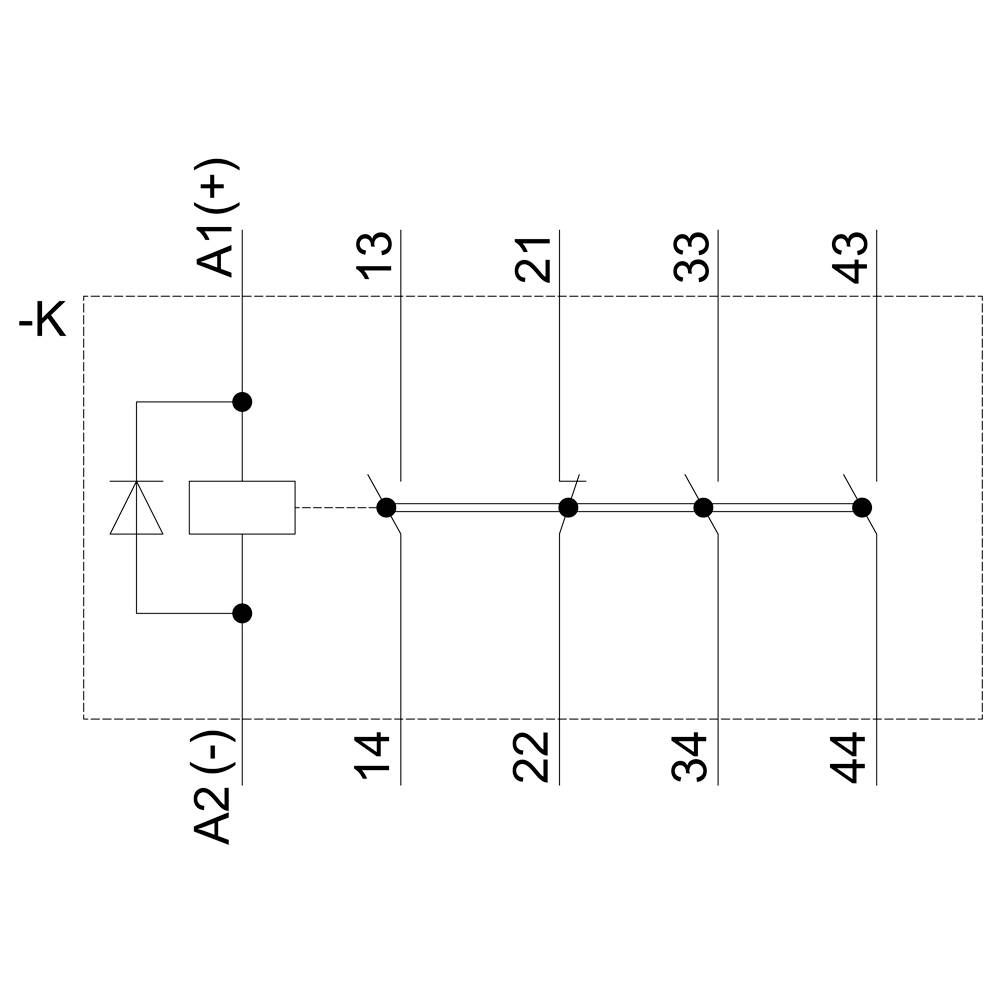

'Schéma relé: Diagram ukazuje čtyři spínací kontakty propojené obdélníkovým značením a diodou. A1 a A2 jsou svorky.'

Technický výkres elektrické součástky se třemi pohledy a rozměry, včetně údajů o šířce a výšce v milimetrech.

'Elektrické schéma řídicí jednotky Siemens SIRIUS, model 3RH21, s číslovanými připojovacími body nahoře a dole.'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Single

Typ

3RH2131-2JB40

Konstrukční velikost

S00

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

3 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (966,12 Kč / kus)

966,12 Kč

Bez DPH.

Už jen 3 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Single

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2131-2JB40

Konstrukční velikost: S00

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (min.): 16.8 V/DC

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 16.8 - 30 V/DC

Vlastnosti: s diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Spring clamp connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1741245 Siemens 3RH2131-2JB40 pomocný vazební stykač 3 spínací kontakty s diodou Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741245 Siemens 3RH2131-2JB40 pomocný vazební stykač 3 spínací kontakty s diodou Single 1 ks

Popis

Koppelhilfsschutz, 3 S + 1 O, 24 V DC, 0,7 ... 1,25* US, s diodou, velikost S00, pružinová spojka vhodné pro SPS výstupy koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
