Siemens 3RH2131-2HB40 pomocný vazební stykač Vhodné pro značku (relé): Siemens Piece 1 ks

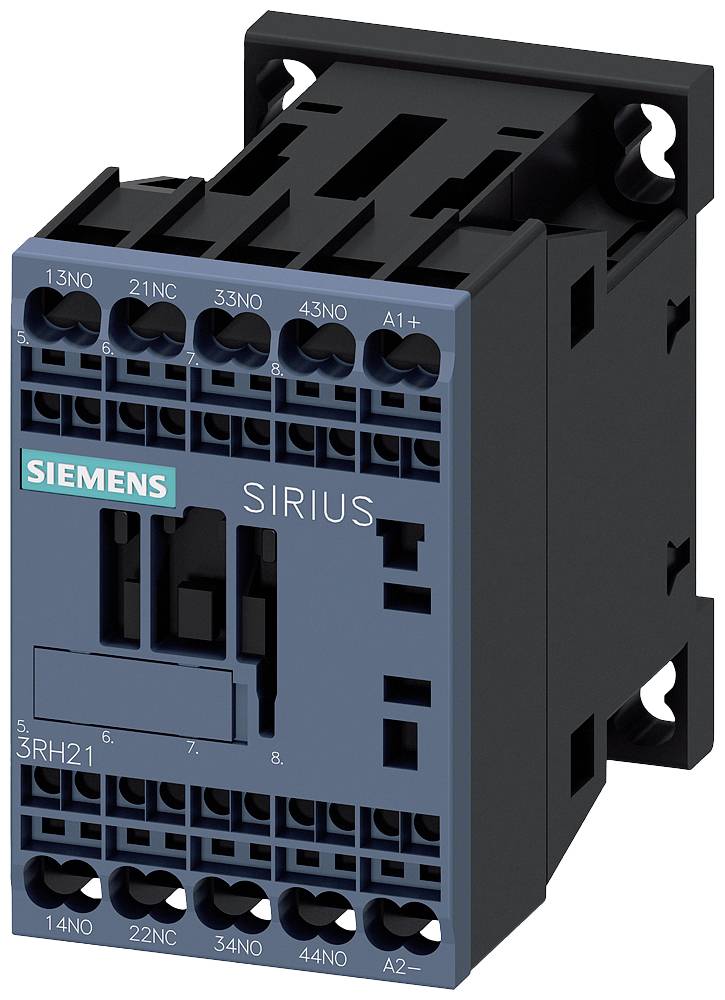

Modrý stykač Siemens SIRIUS, model 3RH21, s několika popsanými svorkami v černém montážním držáku.

Ilustrační obrázek

Otevřená rozváděčová skříň s různými elektrickými komponenty a kabeláží, podporující řízení a distribuci energie.

Funkční modul pro pomocné stykače s příslušenstvím: pomocný adaptér vedení, ochrana proti přepětí a LED indikátory. Diagram zapojení.

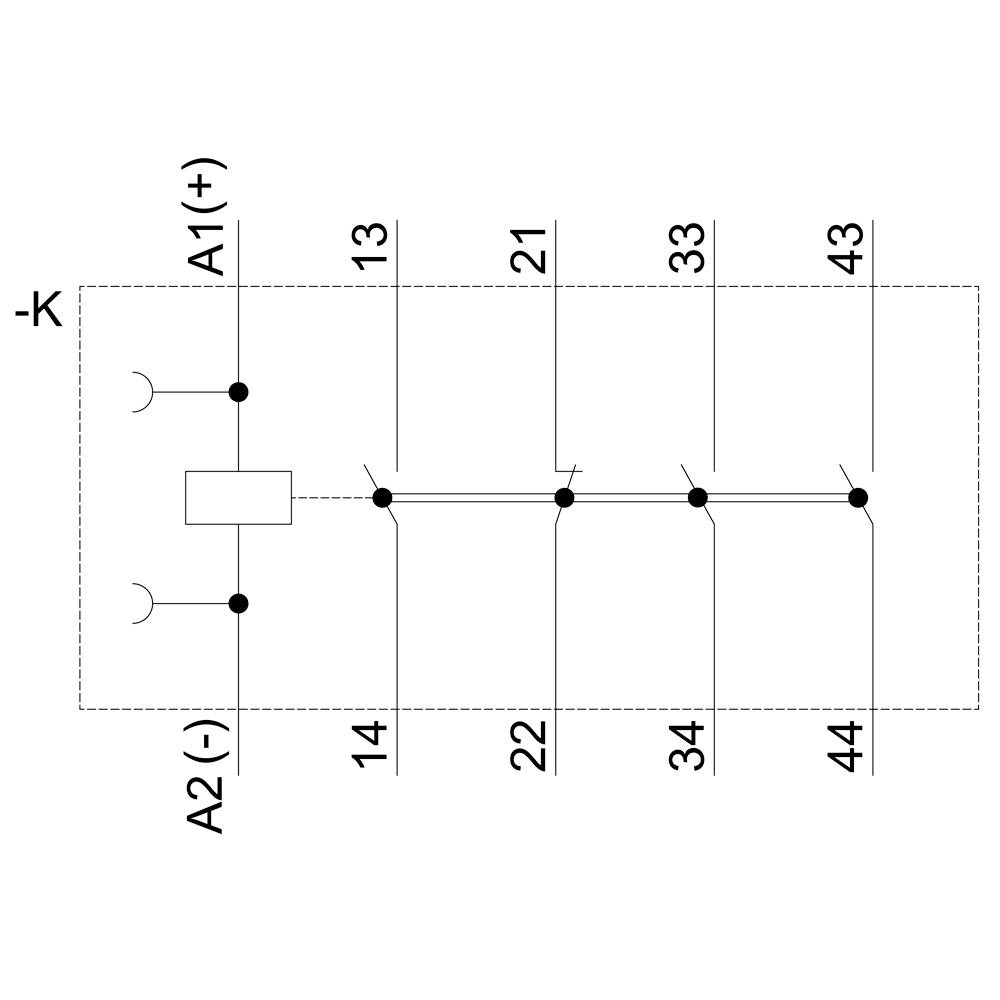

Schéma zapojení relé se čtyřmi spínacími kontakty. Vlevo jsou svorky cívky A1 pozitivní a A2 negativní.

Technický výkres elektronického spínacího zařízení s názvem 'Sirius'. Tři pohledy s rozměry a detaily připojení.

Schéma zapojení relé Siemens Sirius 3RH21 s přípoji pro NC (normálně uzavřené) a NO (normálně otevřené) kontakty.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2131-2HB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (863,64 Kč / kus)

863,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2131-2HB40

Konstrukční velikost: S00

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (min.): 16.8 V/DC

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 16.8 - 30 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: 24-24 V

: NE

: Spring clamp connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1703282 Siemens 3RH2131-2HB40 pomocný vazební stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1703282 Siemens 3RH2131-2HB40 pomocný vazební stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Koppelhilfsschutz, 3 S + 1 O, 24 V DC, 0,7 ... 1,25* US, velikosti S00, pružinová spojka vhodné pro SPS výstupy koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
