Siemens 3RH2131-2GG20 pomocný stykač S mostovým usměrňovačem Vhodné pro značku (relé): Siemens Piece 1 ks

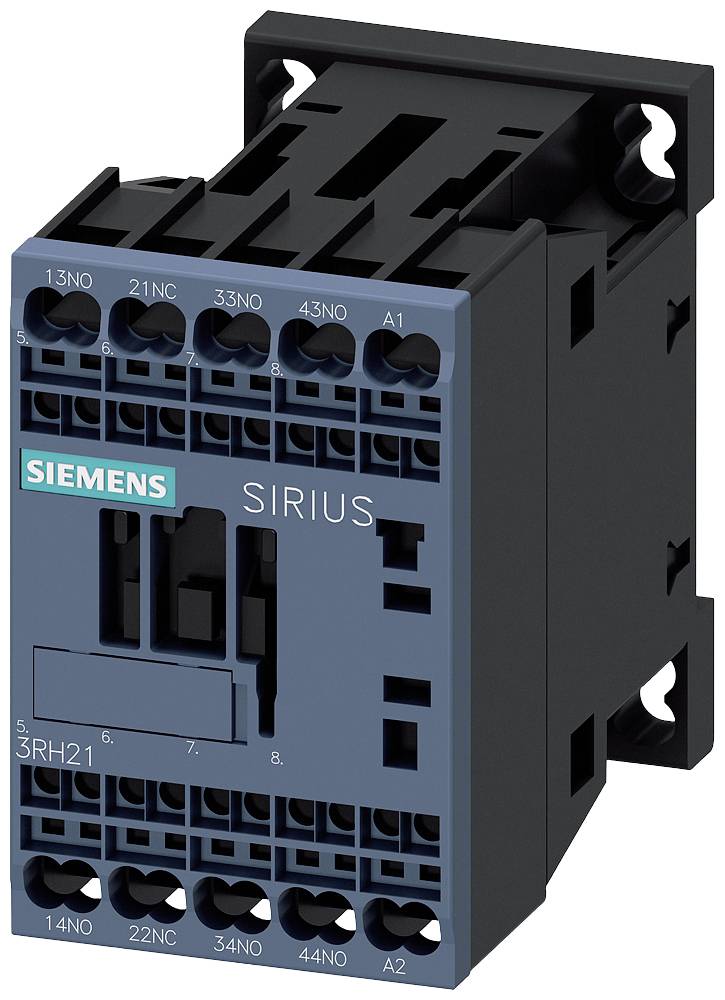

Jistič 'SIRIUS' od Siemens, černě a modře zbarvené pouzdro, s vícero připojovacími svorkami.

Ilustrační obrázek

Otevřená rozvodná skříň s elektronickými komponenty a kabely, zobrazující interní zapojení a součásti pro řídicí účely.

Diagram znázorňuje elektrické spínací přístroje včetně pomocných stykačů, funkčních modulů a propojovacích komponentů. Hlavní propojení a funkce jsou očíslovány a barevně vyznačeny.

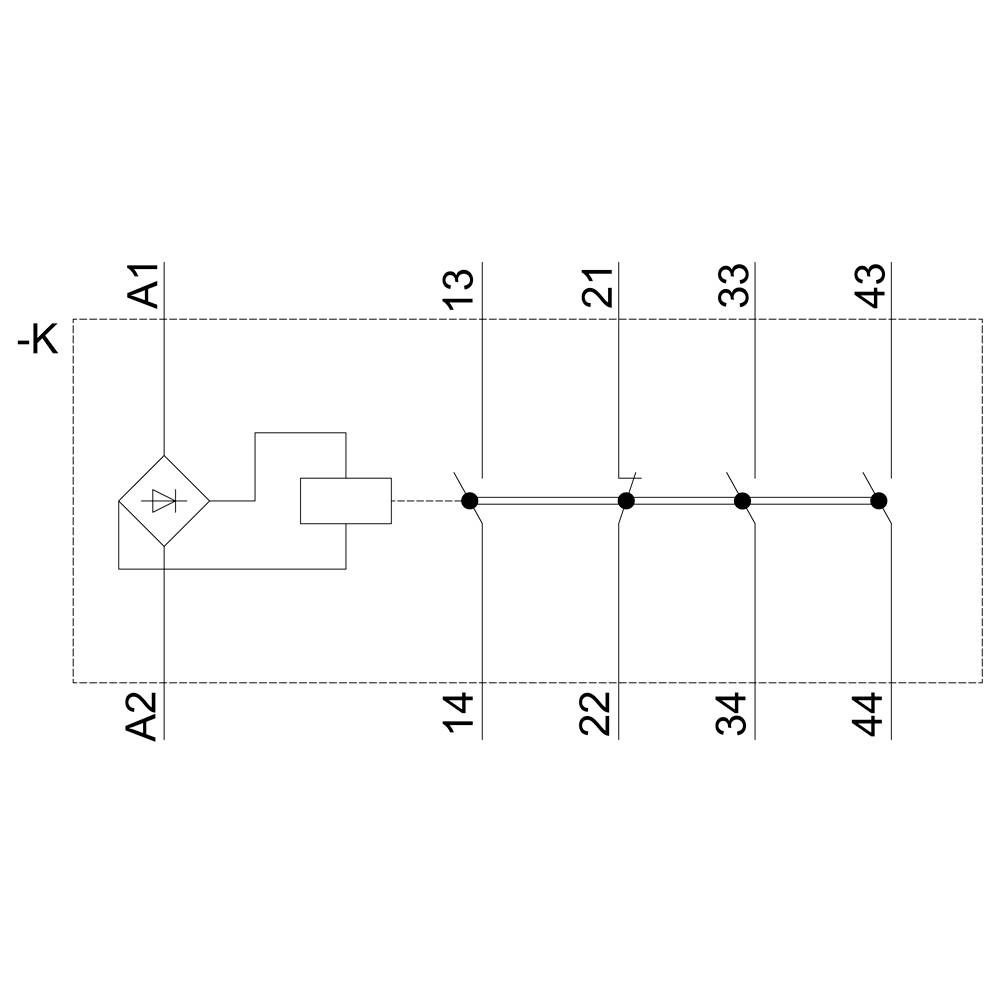

Schematické znázornění elektrického obvodu s diodou, několika připojovacími body (A1, A2, 13, 21, 33, 43) a propojkami.

Technický výkres elektrického zařízení s pohledy zepředu, z boku a shora. Jsou uvedeny detailní rozměry.

Elektrické spínací zařízení s označením 'Siemens Sirius 3RH21'. Zobrazuje rozložení připojovacích svorek a pozice kontaktů pro řídicí přístroje.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2131-2GG20

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (999,17 Kč / kus)

1 053,72 Kč

-5 %

999,17 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 3S+ 1O, AC1 10 V, 50/60 Hz, Vollweggleichrichter, S00

Dodatečné informace:

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2131-2GG20

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Vlastnosti: S mostovým usměrňovačem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Spring clamp connection

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1741244 Siemens 3RH2131-2GG20 pomocný stykač S mostovým usměrňovačem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741244 Siemens 3RH2131-2GG20 pomocný stykač S mostovým usměrňovačem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 3 S + 1 O, 110 V/AC, 50 / 60 Hz, s Vollweggleichrichter, velikosti S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
