Siemens 3RH2131-2BF40 pomocný stykač 3 spínací kontakty 1 ks

Modrý stykač Siemens Sirius s několika svorkami, pohled zepředu. Produktové označení je viditelné.

Ilustrační obrázek

Rozvaděč s otevřenými dvířky ukazuje různé kabely, spínače a elektronické komponenty v uspořádaném uspořádání.

Schéma zapojení pomocného stykače a příslušenství. Nahoře: Komponenty zleva doprava. Dole: Legenda se symbolikou a barevným značením.

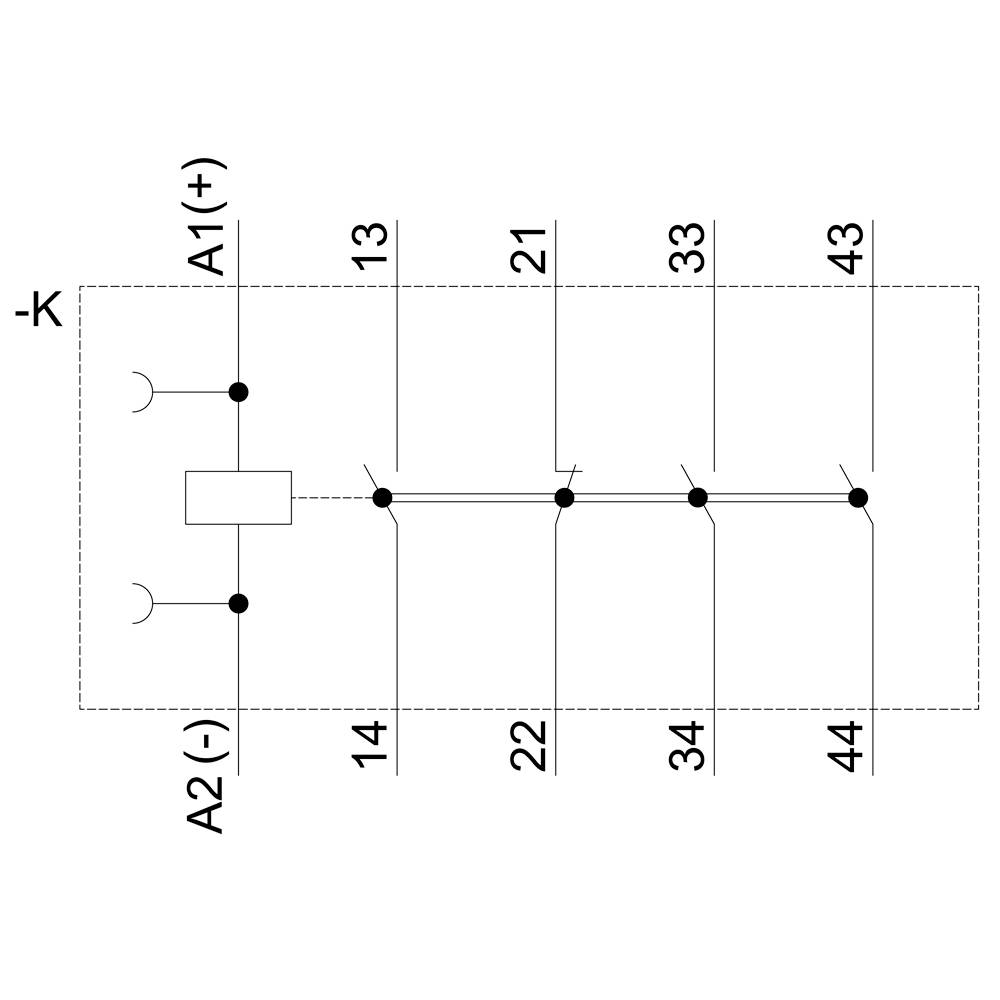

Elektrický schéma: Sériové zapojení s cívkou, kontakty od 13 do 44 a svorkami A1(+) a A2(-).

Technický výkres elektrické součástky s pohledem zepředu, z boku a shora, s kótováním a popisem 'SIRIUS'.

Technický diagram zařízení Siemens SIRIUS s číslovanými připojovacími body od 1 do 8. Nahoře jsou svorky pro zapojení.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Typ

3RH2131-2BF40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (863,64 Kč / kus)

863,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 3S+ 1O, DC110V, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný stykač

Typ: 3RH2131-2BF40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (min.): 110 V/DC

Řídicí napětí (max.): 110 V/DC

Rozsah řídicího napětí: 110 - 110 V/DC

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: 110-110 V

: NE

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1741241 Siemens 3RH2131-2BF40 pomocný stykač 3 spínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741241 Siemens 3RH2131-2BF40 pomocný stykač 3 spínací kontakty 1 ks

Popis

Pomocný stykač, 3 S + 1 O, DC 110 V, velikosti S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
