Siemens 3RH2131-1WB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

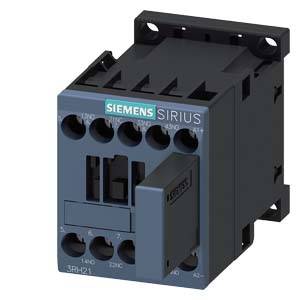

Elektrické stykač od Siemens ze série Sirius, modelové číslo 3RT2017-1BB42, určený pro řízení elektrických obvodů.

Ilustrační obrázek

Otevřená rozvodná skříň s několika úrovněmi elektrických komponent a kabeláže, určená pro řízení a distribuci elektrické energie.

'Schéma zapojení pomocného stykače a propojovacích jednotek s připojovacími prvky, adaptérem a příslušenstvím. Zvýrazněné spojovací cesty.'

Schéma zapojení relé se svorkami cívky A1, A2, kontakty 13-14, 21-22, 33-34, 43-44 a napětím cívky U.

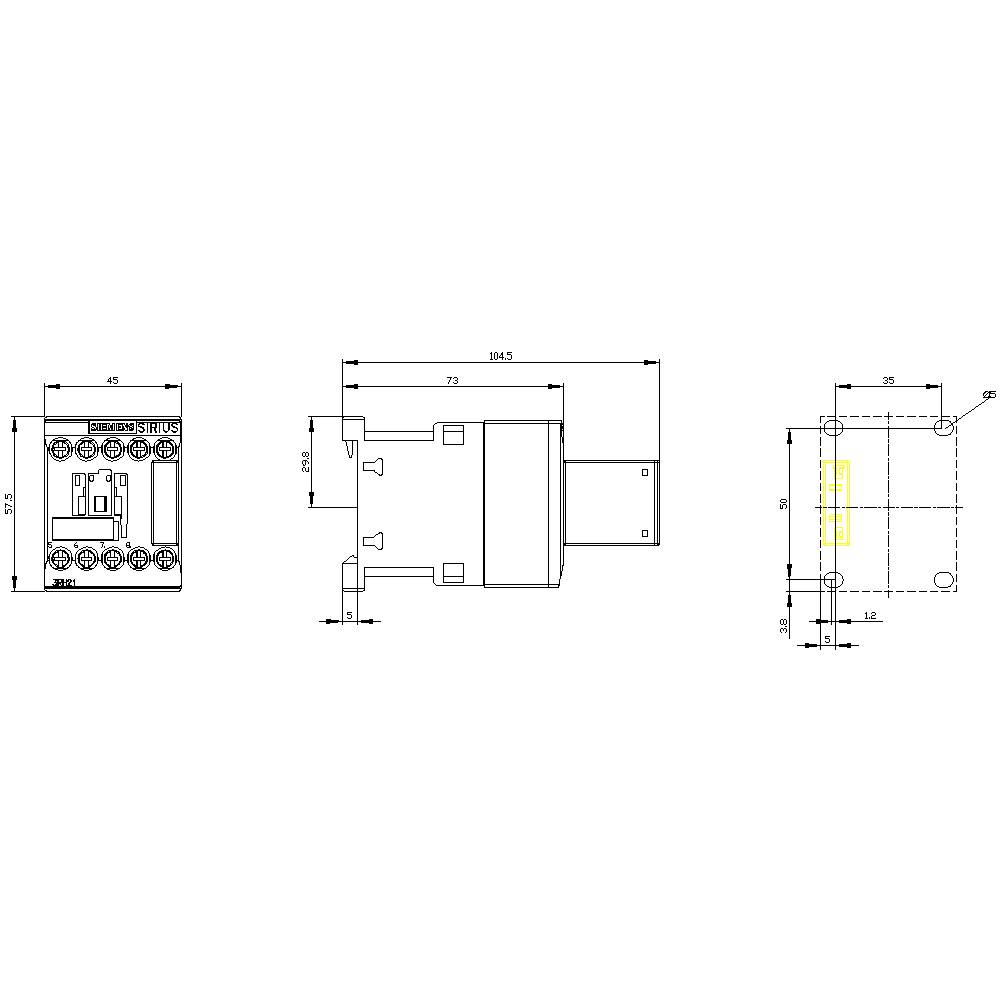

Technický výkres elektrického relé s rozměry v milimetrech. Zobrazuje přední pohled, boční pohled a pohled shora.

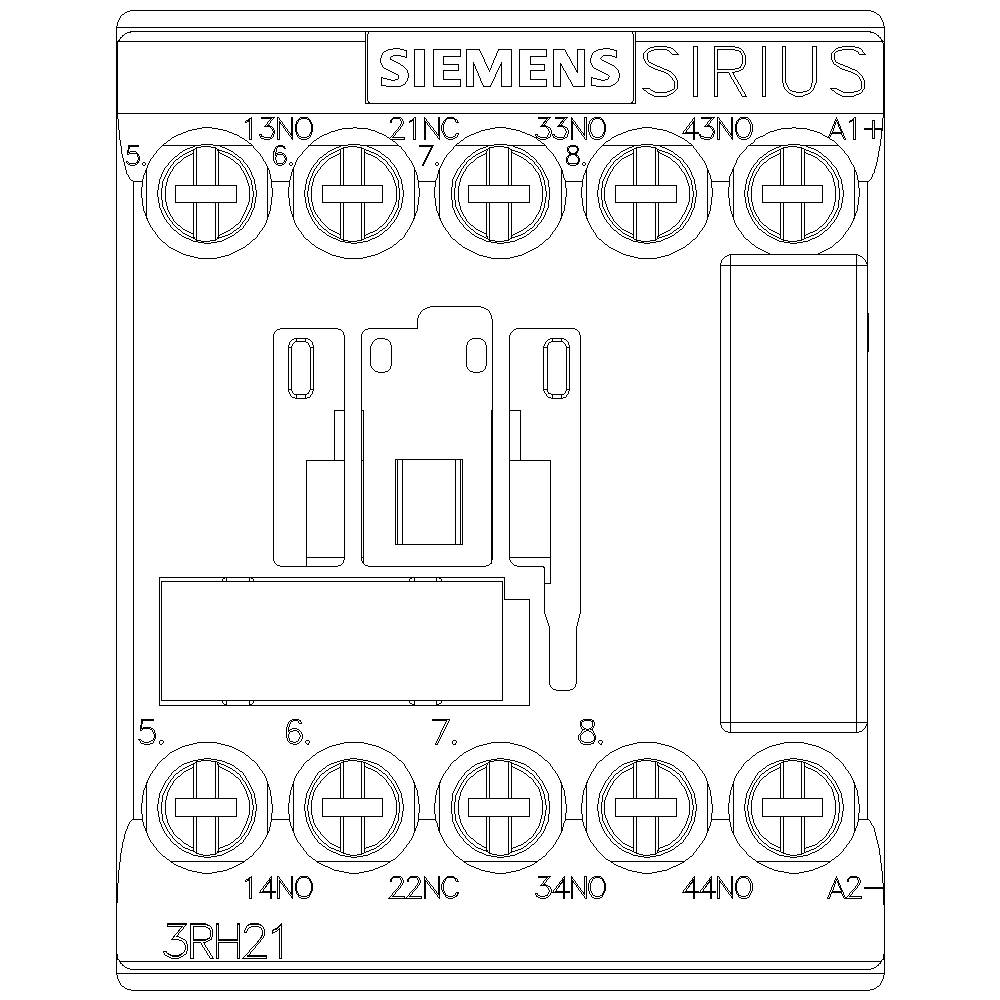

'Schéma zapojení Siemens Sirius 3RH21 s přípojkami a číslováním. Zobrazuje technické přípojky pro elektrické obvody.'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2131-1WB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (971,07 Kč / kus)

971,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2131-1WB40

Konstrukční velikost: S00

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (min.): 20.4 V/DC

Řídicí napětí (max.): 44.4 V/DC

Rozsah řídicího napětí: 20.4 - 44.4 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1741230 Siemens 3RH2131-1WB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741230 Siemens 3RH2131-1WB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Koppelhilfsschutz, 3 S + 1 O, 24 V DC, 0,85 ... 1,85* US, s varistorem, velikost S00, šroubovací koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
