Siemens 3RH2131-1SB40 pomocný vazební stykač 3 spínací kontakty s ochrannou diodou Single 1 ks

Elektrické stykač společnosti Siemens, model Sirius 3RH21, zobrazuje svorky a kryt, používaný v průmyslových řídicích systémech.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje uspořádané kabely, spínače a elektronické komponenty používané pro řízení systému.

Diagram pomocného střelce a podpůrného střelce pro rozšíření řídicích okruhů s různými modulovými možnostmi a připojeními.

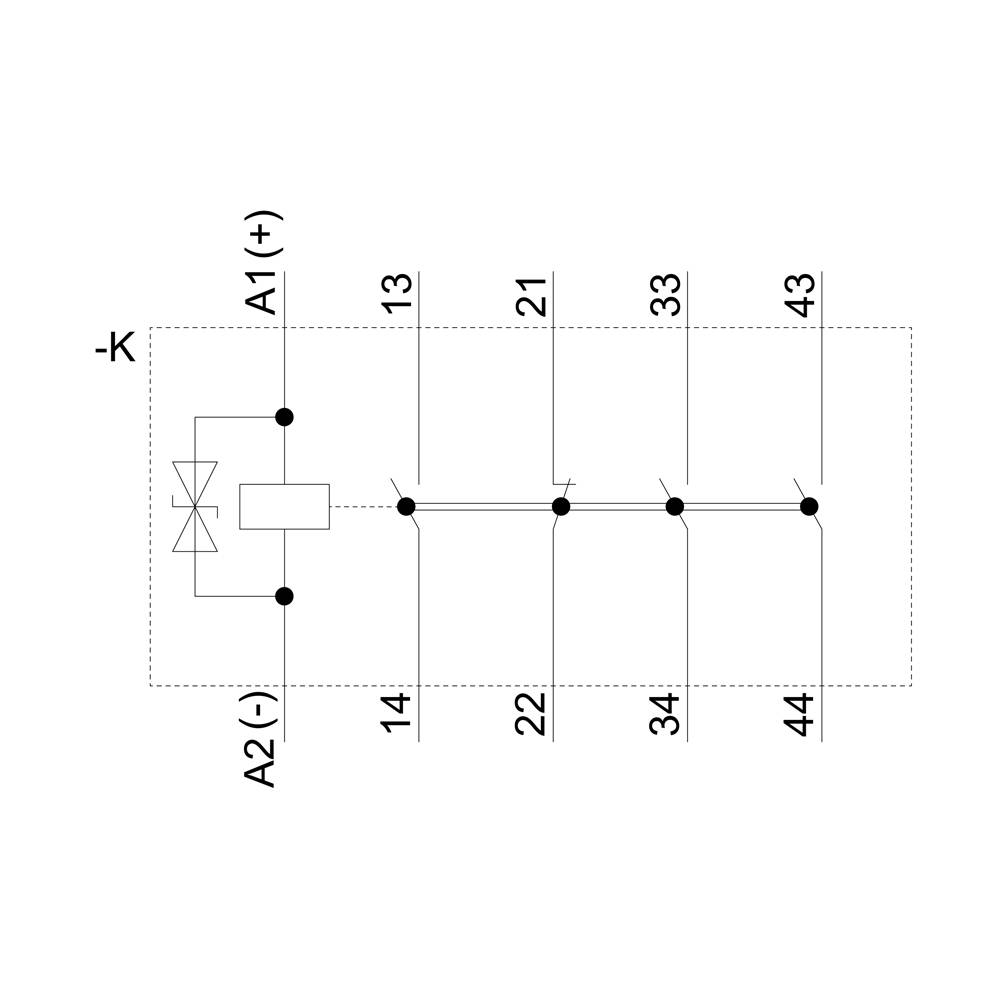

'Schéma zapojení ukazuje relé s přípoji A1 (+) a A2 (-). Vodiče vedou ke kontaktním bodům 13, 14, 21, 22, 33, 34, 43, 44.'

Technický výkres relé s rozměry: šířka 45 mm, hloubka 22,5 mm, výška 75 mm. Zobrazuje boční a přední pohled.

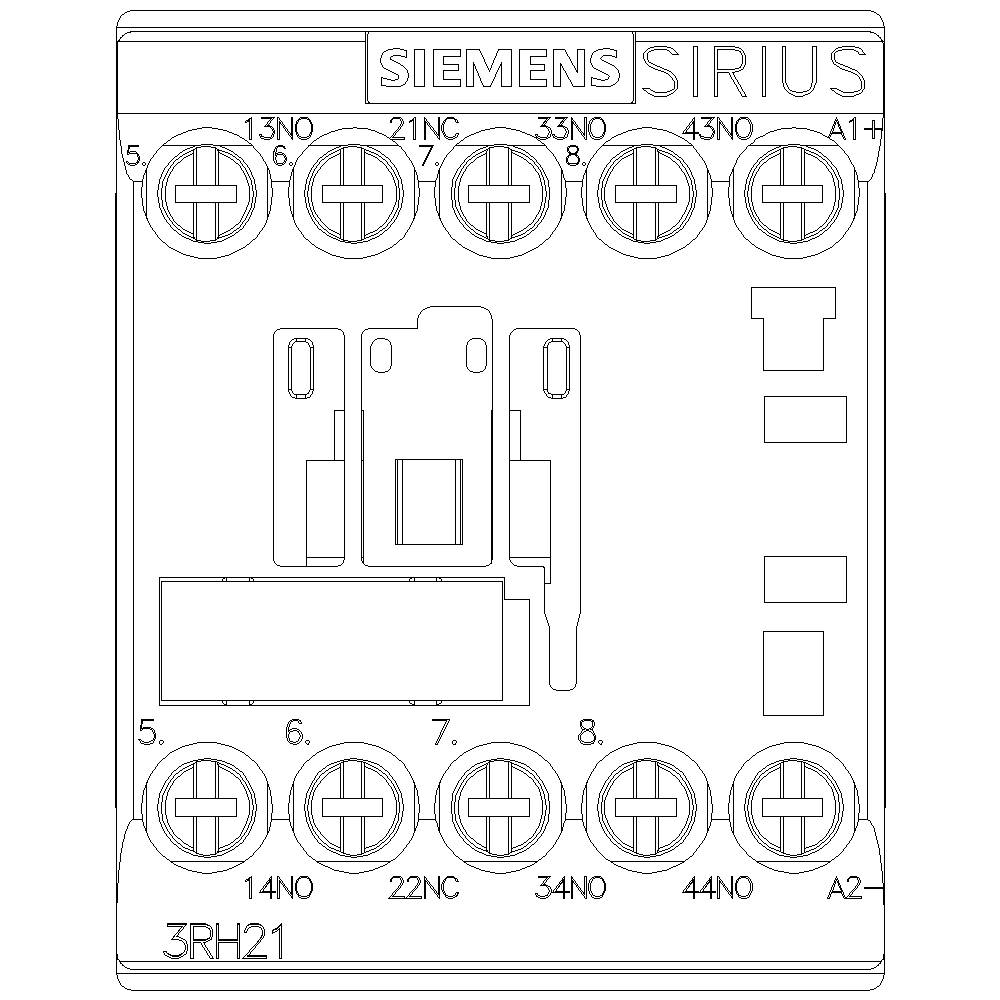

Přední pohled na spínací přístroj Siemens: Připojovací svorky nahoře a dole jsou očíslovány. Označení 'SIRIUS' a model '3RH21'.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Druh obalu

Single

Typ

3RH2131-1SB40

Konstrukční velikost

S00

Typ kontaktu

3 spínací kontakty

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (971,07 Kč / kus)

1 053,72 Kč

-8 %

971,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Koppelhilfsschutz, 3S+ 1O, DC24V, 0,85-1,85 US, supresorovou diodou, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Single

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2131-1SB40

Konstrukční velikost: S00

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

vhodné pro sérii: Siemens Sirius

Vlastnosti: s ochrannou diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: 24-24 V

: NE

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1741228 Siemens 3RH2131-1SB40 pomocný vazební stykač 3 spínací kontakty s ochrannou diodou Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741228 Siemens 3RH2131-1SB40 pomocný vazební stykač 3 spínací kontakty s ochrannou diodou Single 1 ks

Popis

Koppelhilfsschutz, 3S+ 1O 24 V DC, 0,85-1,85*US s transil integruje velikosti S00 šroubové připojení koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
