Siemens 3RH2131-1KF40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Stykač Siemens Sirius, model 3RH 421, v tmavém provedení, s několika připojovacími svorkami a charakteristickým blokovým designem.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje několik řad elektrických komponentů a kabelových systémů.

Diagram znázorňuje konstrukční uspořádání pomocných stykačů a propojovacích relé. Obsahuje komponenty stykačů, možnosti připojení a funkční adaptéry s LED indikací.

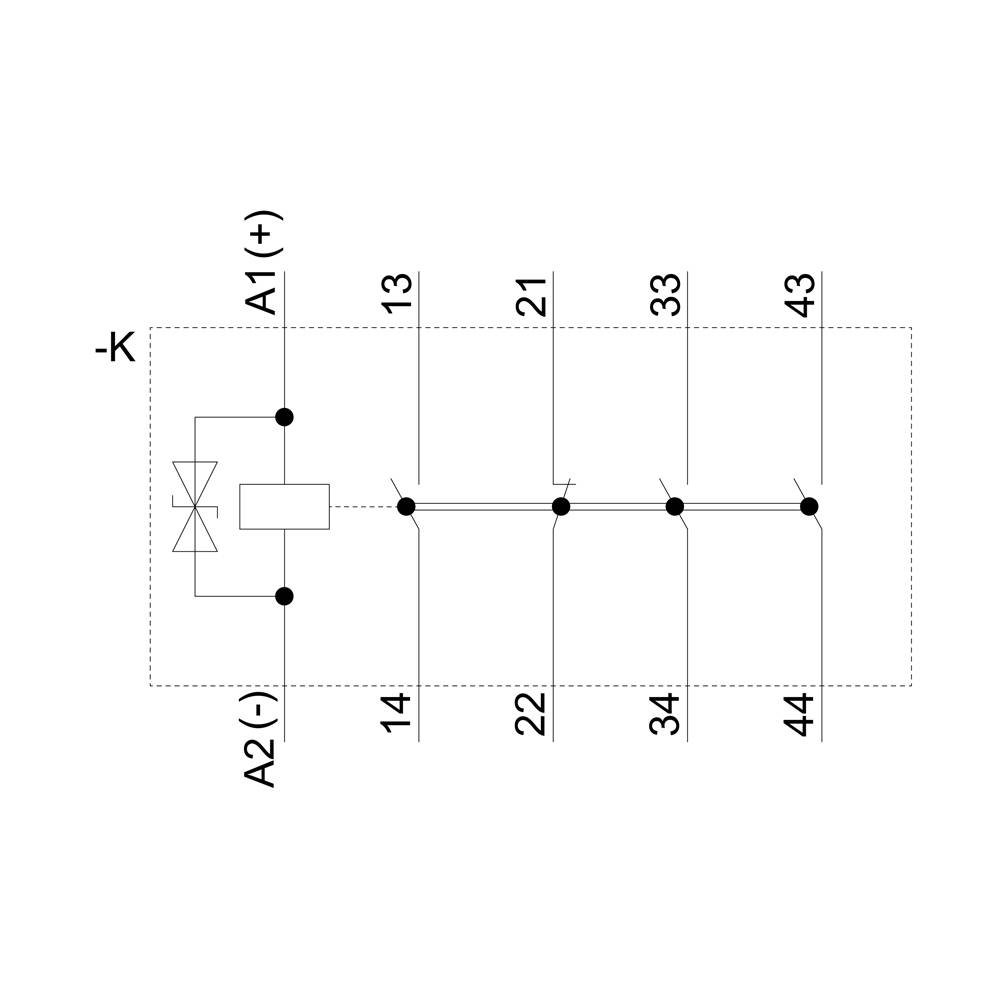

Schéma zapojení relé s svorkami cívky A1(+) a A2(-) a spínacími kontakty 13-14, 21-22, 33-34, 43-44.

Technický výkres elektrického relé s čelním, bočním a horním pohledem. Jsou vyznačeny rozměry a detaily připojení.

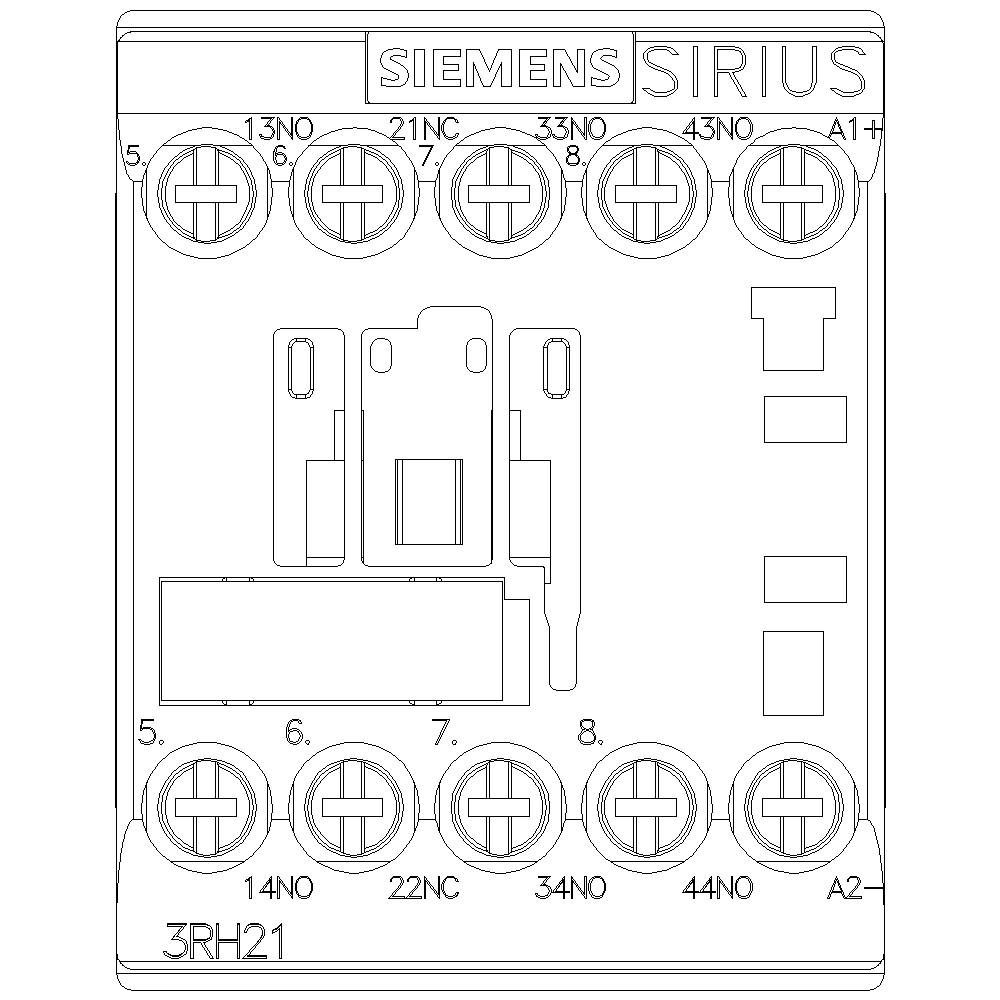

Obrázek stykače Siemens SIRIUS 3RH21 s připojovacími body, označenými od 13NO do A2, pro řízení v elektrických obvodech.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2131-1KF40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 144,63 Kč / kus)

1 230,58 Kč

-7 %

1 144,63 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Koppelhilfsschutz, 3S+ 1O, DC110V, 0,7-1,25 US, supresorovou diodou, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2131-1KF40

Konstrukční velikost: S00

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (max.): 110 V/DC

Rozsah řídicího napětí: 110 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s ochrannou diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: 110-110 V

: NE

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1741227 Siemens 3RH2131-1KF40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741227 Siemens 3RH2131-1KF40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Koppelhilfsschutz, 3 S + 1 O, DC 110 V, 0,7 ... 1,25* US, s supresorovou diodou, velikost S00, šroubové připojení vhodné pro SPS výstupy koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
