Siemens 3RH2131-1HB40 pomocný vazební stykač 3 spínací kontakty 1 ks

Ilustrační obrázek

Otevřená rozváděčová skříň s několika úrovněmi elektrických komponent a kabelů. Slouží k řízení průmyslových procesů.

Diagram funkce pomocného stykače a přídavného stykače pro pomocné elektrické obvody. Znázorňuje různé moduly a jejich připojení.

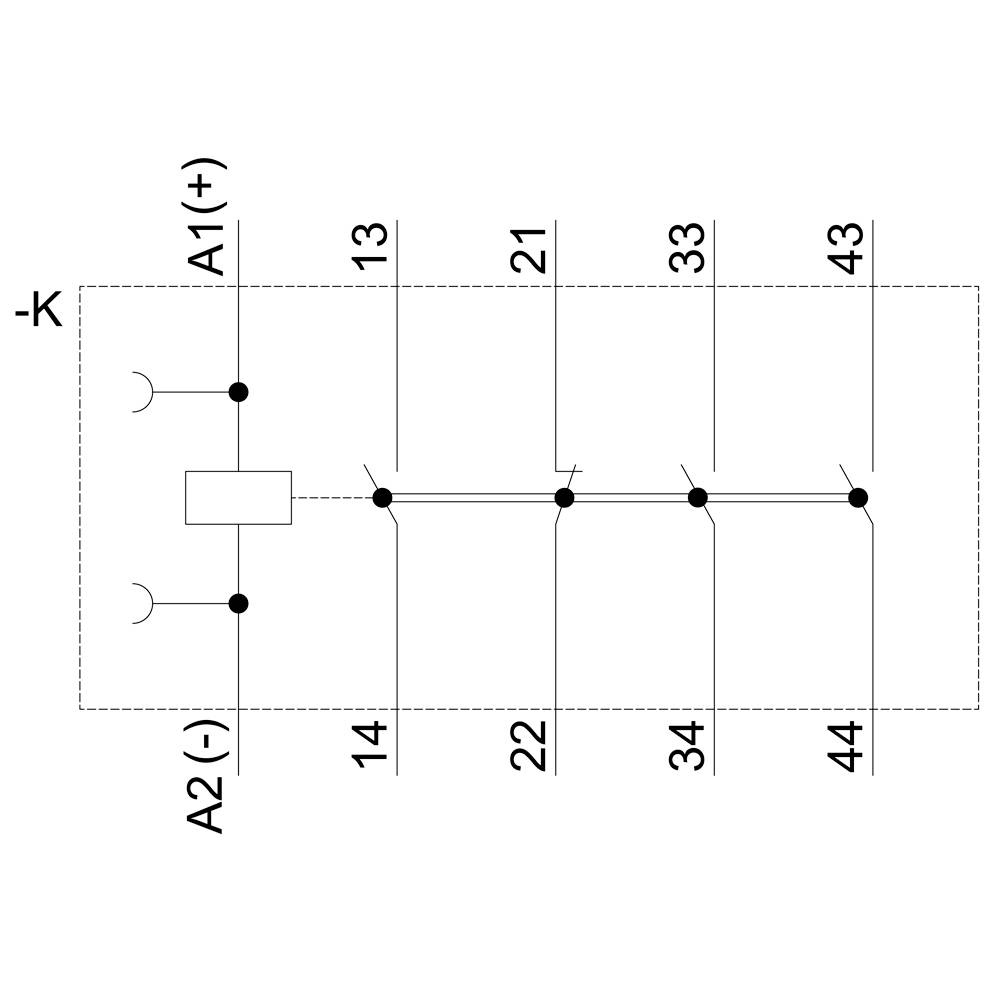

'Schütz K': Diagram elektrického schématu s připojením plus (A1) a minus (A2) a několika číslovanými kontakty od 13 do 44.

Technický výkres střeleckého modulu s rozměry. Zobrazuje přední, boční a horní pohled se stupnicemi a rozměry v milimetrech.

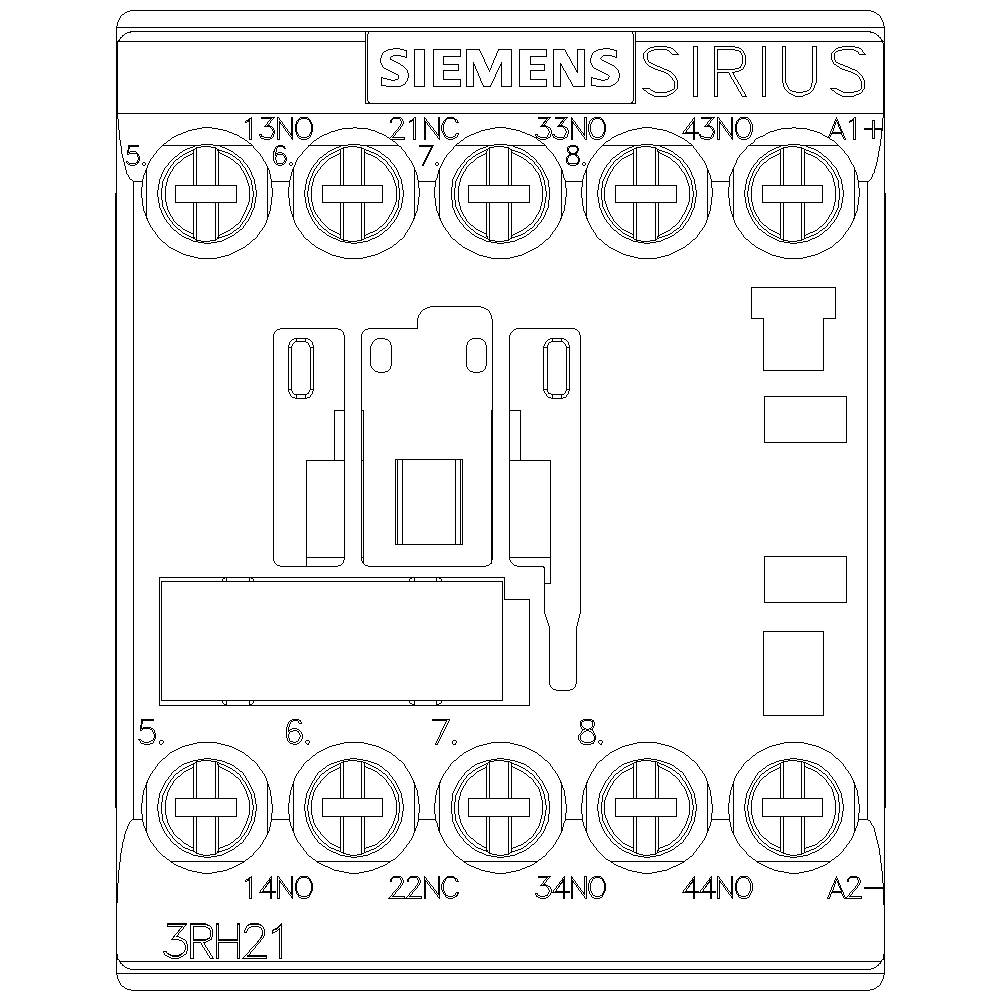

Obrázek relé Siemens SIRIUS 3RH21 s horními a dolními svorkami, označený čísly a písmeny.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

šroubová svorka

Typ

3RH2131-1HB40

Konstrukční velikost

S00

Typ kontaktu

3 spínací kontakty

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (863,64 Kč / kus)

863,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2131-1HB40

Konstrukční velikost: S00

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (min.): 16.8 V/DC

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 16.8 - 30 V/DC

vhodné pro sérii: Siemens Bauform S00

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: 24-24 V

: NE

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1741225 Siemens 3RH2131-1HB40 pomocný vazební stykač 3 spínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741225 Siemens 3RH2131-1HB40 pomocný vazební stykač 3 spínací kontakty 1 ks

Popis

Koppelhilfsschutz, 3 S + 1 O, 24 V DC, 0,7 ... 1,25* US, velikosti S00, šroubové připojení vhodné pro SPS výstupy koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
