Siemens 3RH2131-1FB40 pomocný stykač s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Siemens Sirius stykač, černomodrý, pohled zepředu s modelovým číslem 3RT2026-1BB40, čtvercový design, 9 připojovacích svorek.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje na přední straně elektronické komponenty a vodiče uspořádané do řad.

Diagram pomocných střelců a podpůrných střelců s různými moduly a adaptéry. Vstupní vedení a komponenty jsou propojeny čarami, aby znázornily zapojení.

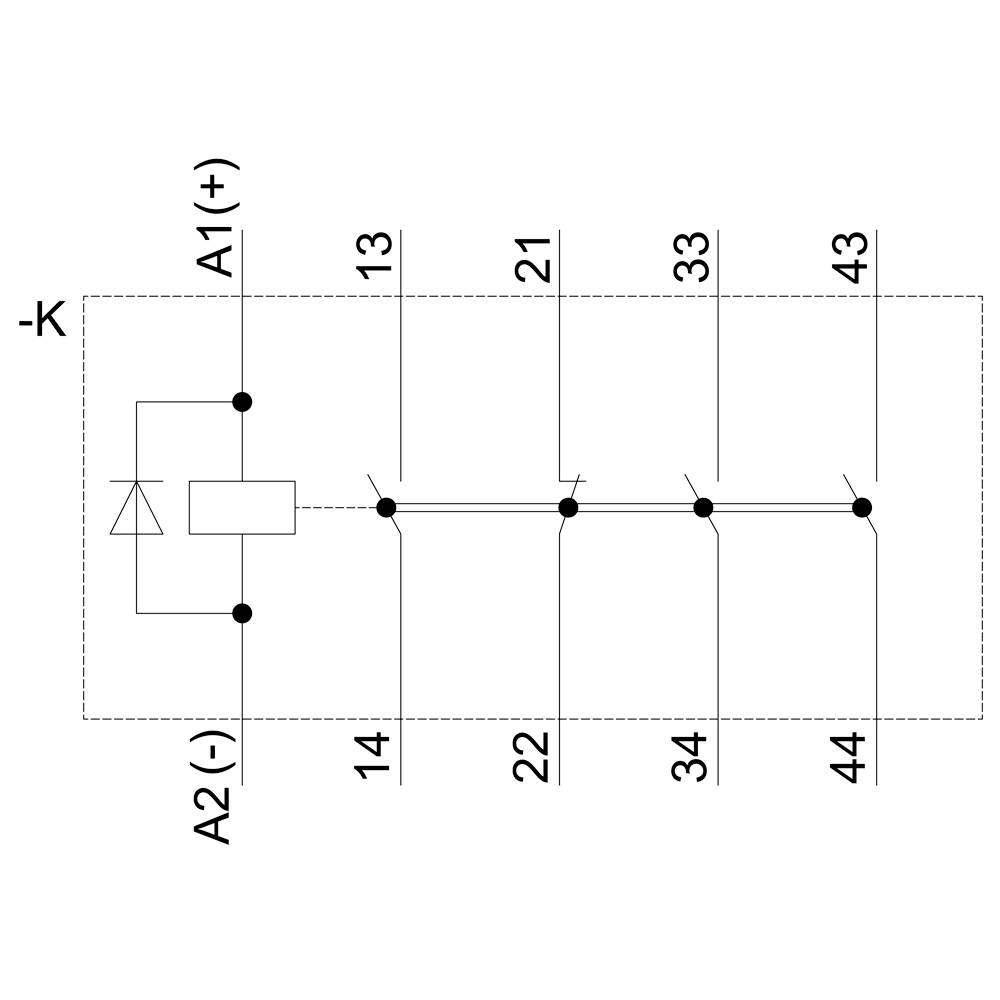

Elektrický schéma zapojení se čtyřmi očíslovanými spínači (14, 22, 34, 44) zapojenými v řadě, které jsou propojeny přes A1(+) a A2(-).

Technický diagram relé 'Siemens Sirius' s pohledem z boku, zepředu a shora. Zobrazuje specifické rozměry v milimetrech.

Technický výkres Siemens SIRIUS relé, model 3RH21, s přípoji: 13NO, 21NC, 33NO, 43NC, A1+ nahoře; 14NO, 22NC, 34NO, 44NC, A2- dole.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Druh obalu

Piece

Typ

3RH2131-1FB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 709,92 Kč / kus)

1 709,92 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2131-1FB40

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Konstantní proud (max.): 3 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Vlastnosti: s diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: 24-24 V

: NE

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1745079 Siemens 3RH2131-1FB40 pomocný stykač s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745079 Siemens 3RH2131-1FB40 pomocný stykač s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 3 S + 1 O, 24 V DC, s diodou, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
