Siemens 3RH2131-1BW40 pomocný stykač 3 spínací kontakty 1 ks

Stykač značky Siemens, typ Sirius, třípólový s označením svorek na přední straně, vhodný pro průmyslové aplikace.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje řadu různých spínačů, kabeláže a elektrických komponentů.

Diagram ukazuje konstrukční komponenty a možnosti zapojení pomocného stykače. Funkce a příslušenství zvýrazněny číslovanými legendami.

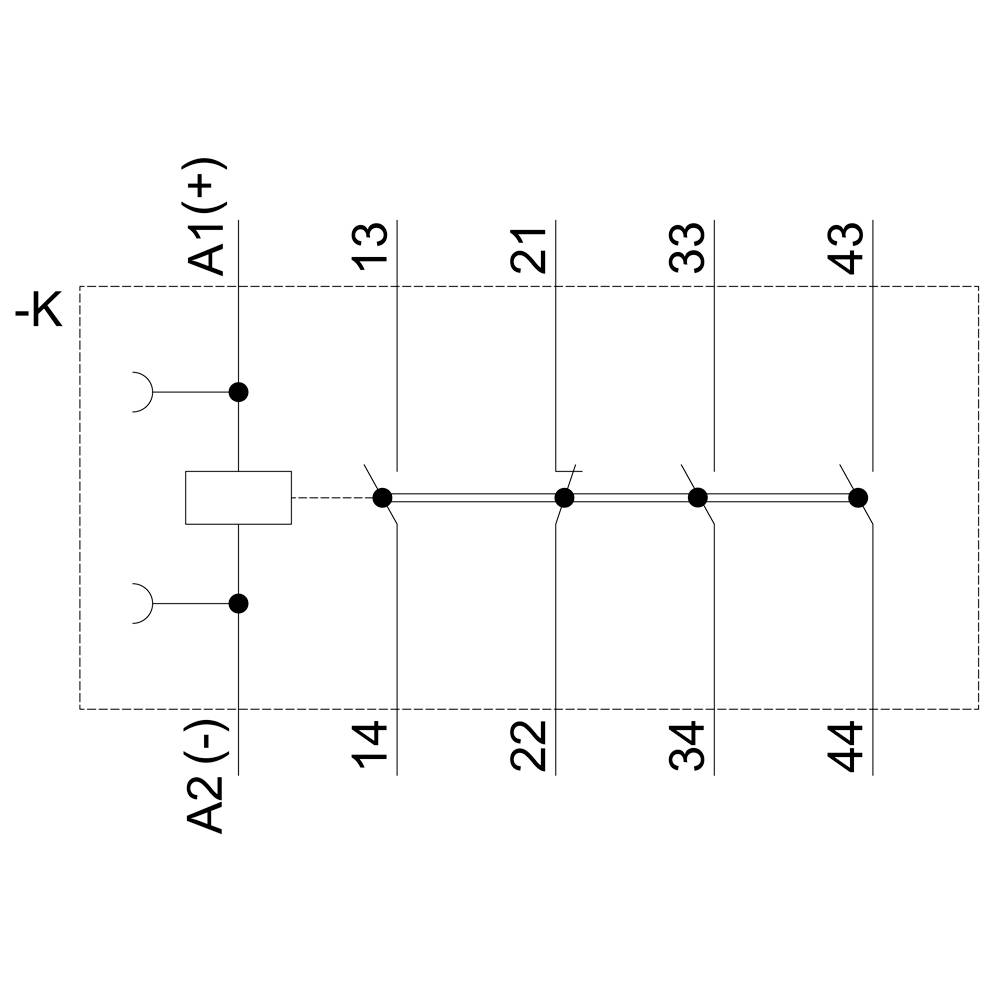

Schéma zapojení relé s připojeními A1 (+), A2 (-) a svorkami 13, 21, 33, 43 jako vstupy a 14, 22, 34, 44 jako výstupy.

Technický výkres relé s detailními pohledy: Pohled zepředu zobrazuje připojení; boční pohled ukazuje hloubku; rozměry jsou vyznačeny.

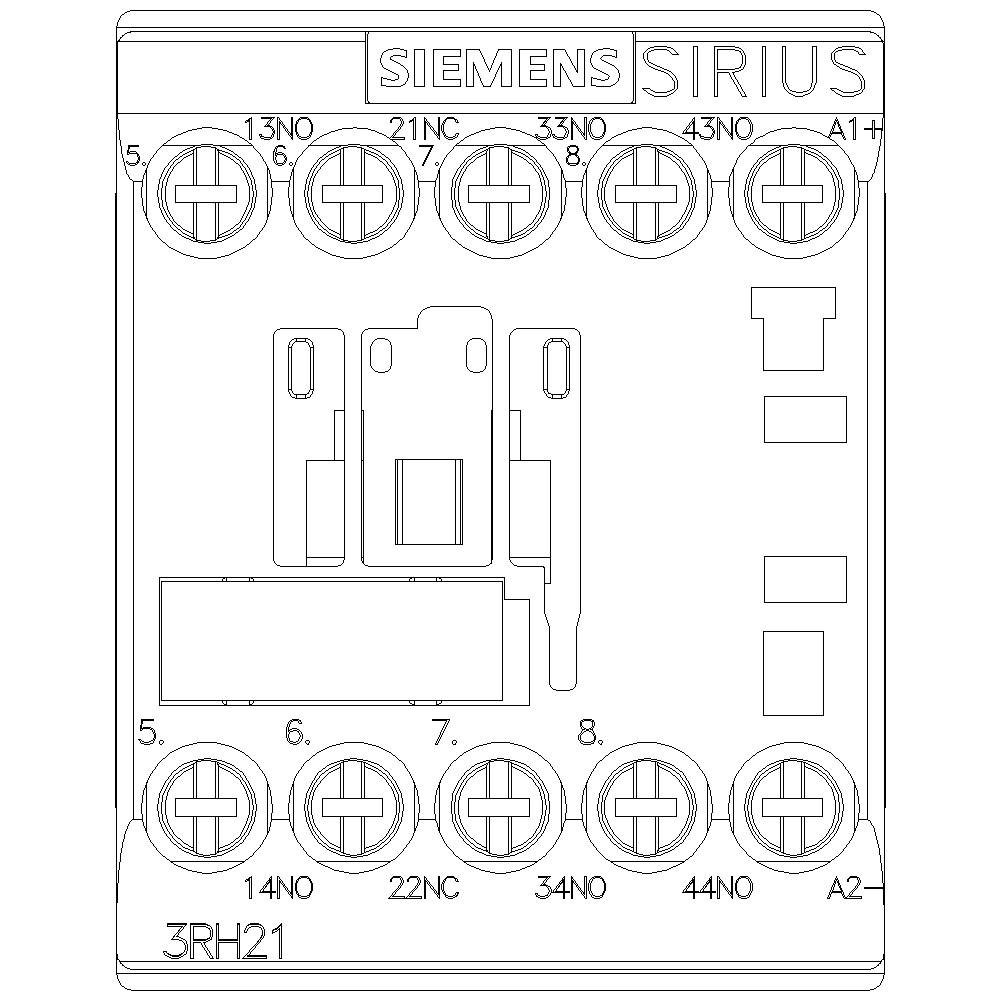

Siemensův Sirius stykač s kontaktními svorkami číslovanými od 1 do 8 a připojovacími místy A1, A2 v horní pravé části. Číslo modelu 3RH21.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Typ

3RH2131-1BW40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (863,64 Kč / kus)

863,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný stykač

Typ: 3RH2131-1BW40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (min.): 48 V/DC

Řídicí napětí (max.): 48 V/DC

Rozsah řídicího napětí: 48 - 48 V/DC

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1736393 Siemens 3RH2131-1BW40 pomocný stykač 3 spínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736393 Siemens 3RH2131-1BW40 pomocný stykač 3 spínací kontakty 1 ks

Popis

Pomocný stykač, 3 S + 1 O, DC 48 V, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
