Siemens 3RH2131-1BP40 pomocný stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Obrázek zobrazuje stykač Siemens SIRIUS, elektrický spínací prvek určený pro řízení motorů v průmyslových aplikacích.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje uspořádané uspořádání kabelů a elektrických komponentů používaných pro průmyslové řídicí systémy.

Diagram zapojení pomocných stykačů a pomocných propojovacích stykačů se součástkami, jako jsou funkční moduly a adaptéry pro LED displeje.

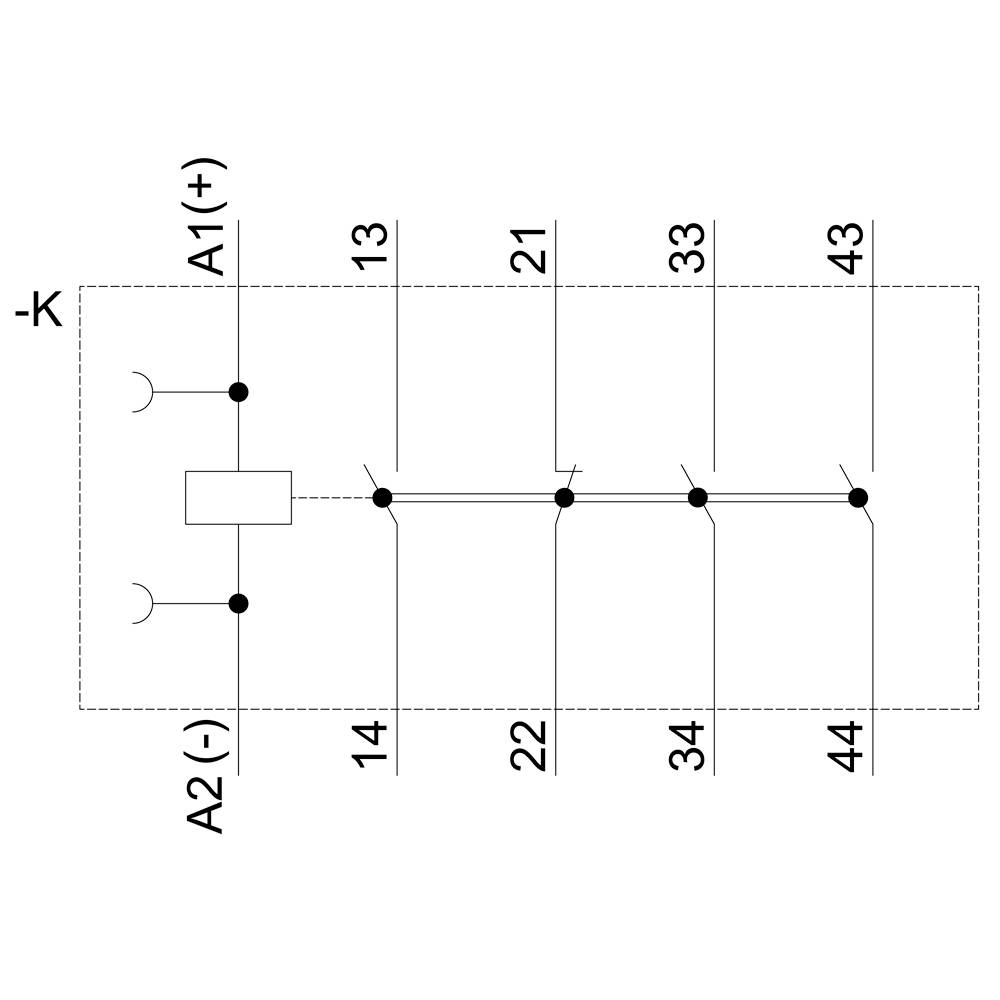

Schéma zapojení relé: A1 (+), A2 (-) vinutí, kontakty 13-14, 21-22, 33-34, 43-44 zobrazeny. Elektrický obvod propojuje kontakty přes vinutí.

Technický výkres elektronického modulu se třemi pohledy: čelní pohled, boční pohled a půdorys s rozměry.

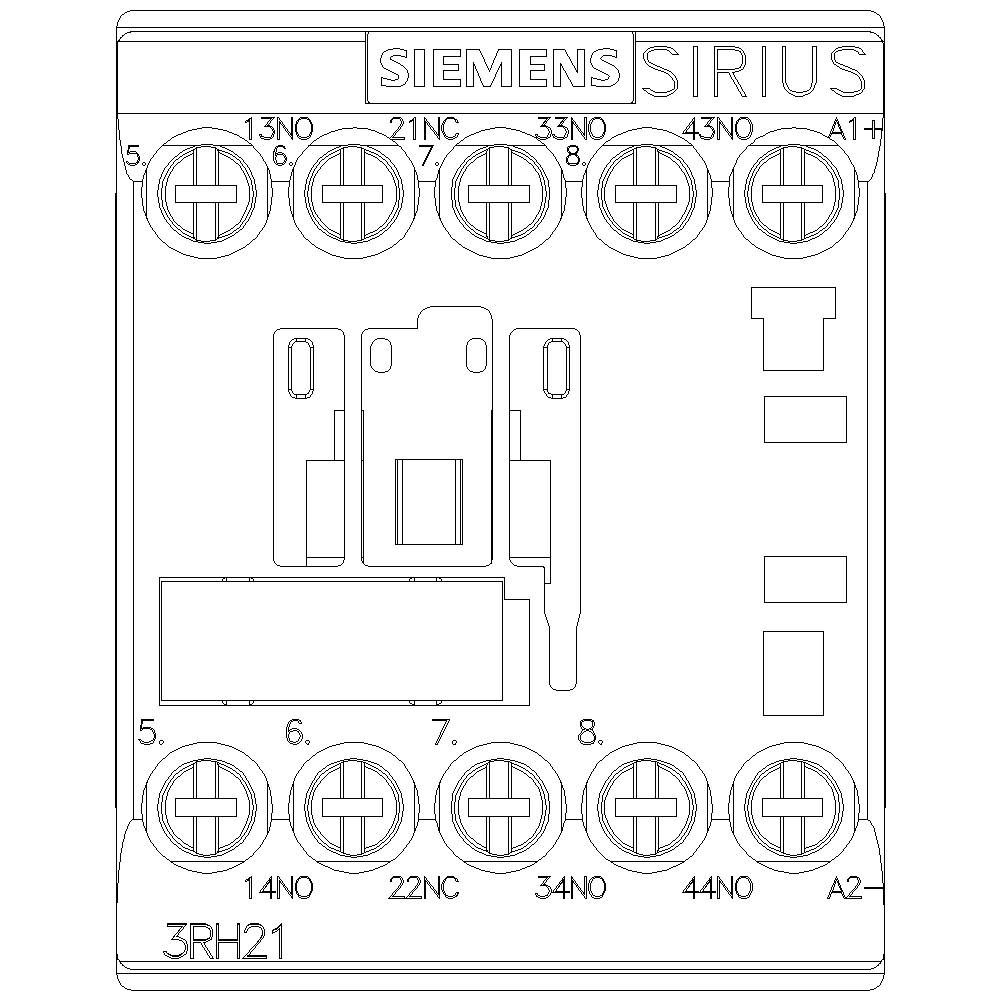

Tento obrázek zobrazuje relé Siemens Sirius s přípoji 13, 21, 33, 43 a A1 nahoře a 14, 22, 34, 44 a A2 dole.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Druh obalu

Piece

Typ

3RH2131-1BP40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (954,55 Kč / kus)

954,55 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2131-1BP40

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (max.): 230 V/DC

Rozsah řídicího napětí: 230 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1736392 Siemens 3RH2131-1BP40 pomocný stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736392 Siemens 3RH2131-1BP40 pomocný stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 3 S + 1 O, DC 230 V, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
