Siemens 3RH2131-1BF40 pomocný stykač 3 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Siemensův stykač ze série Sirius. Slouží ke spínání elektrických obvodů a je umístěn v šedém pouzdře.

Ilustrační obrázek

Serverová skříň s otevřenými dveřmi, zobrazující uspořádané elektronické komponenty, kabely a zařízení pro IT infrastrukturu.

Diagram znázorňuje různé elektrické komponenty a jejich propojení, včetně pomocných stykačů, připojovacích modulů a příslušenství.

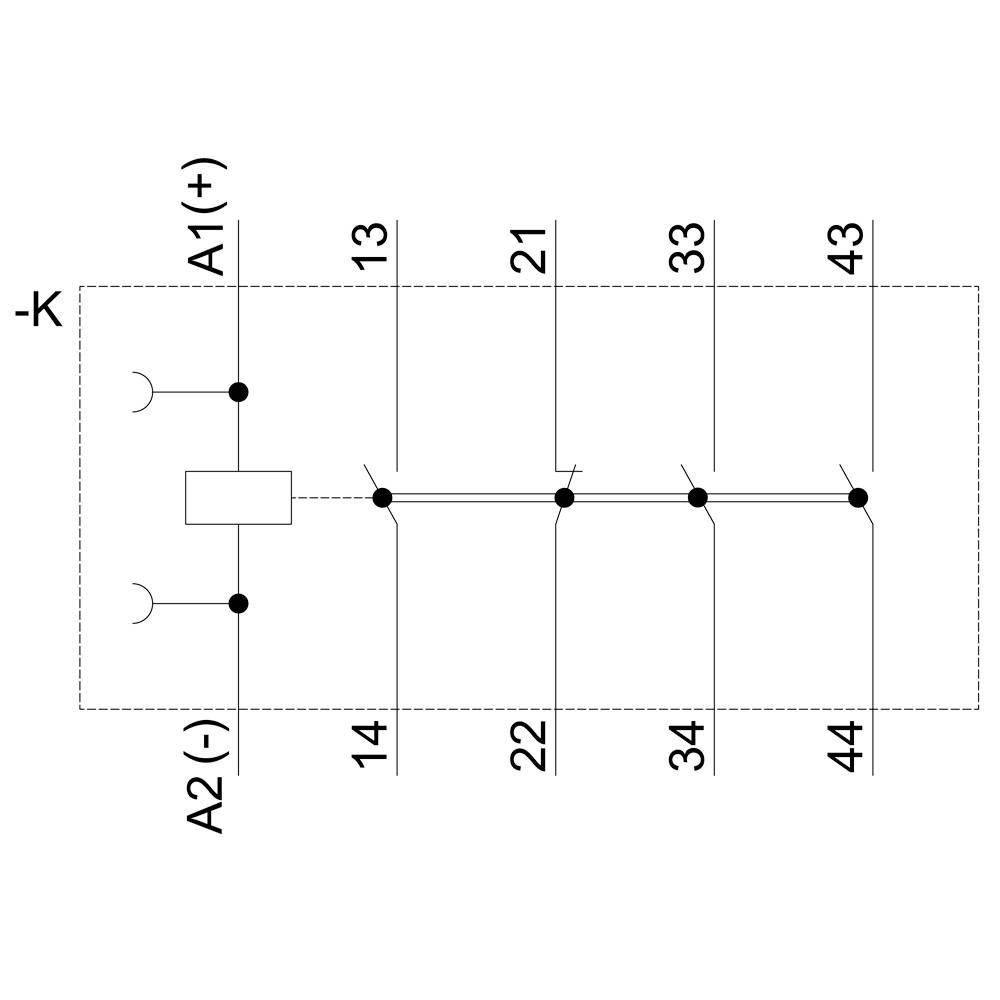

Elektrické schéma zapojení s cívkou vlevo nahoře a čtyřmi vertikálně uspořádanými spínači s propojovacími vedeními mezi nimi.

Technický výkres relé se třemi pohledy: Čelní pohled s detaily připojení, boční pohled s délkovými údaji, pohled shora s rozměry.

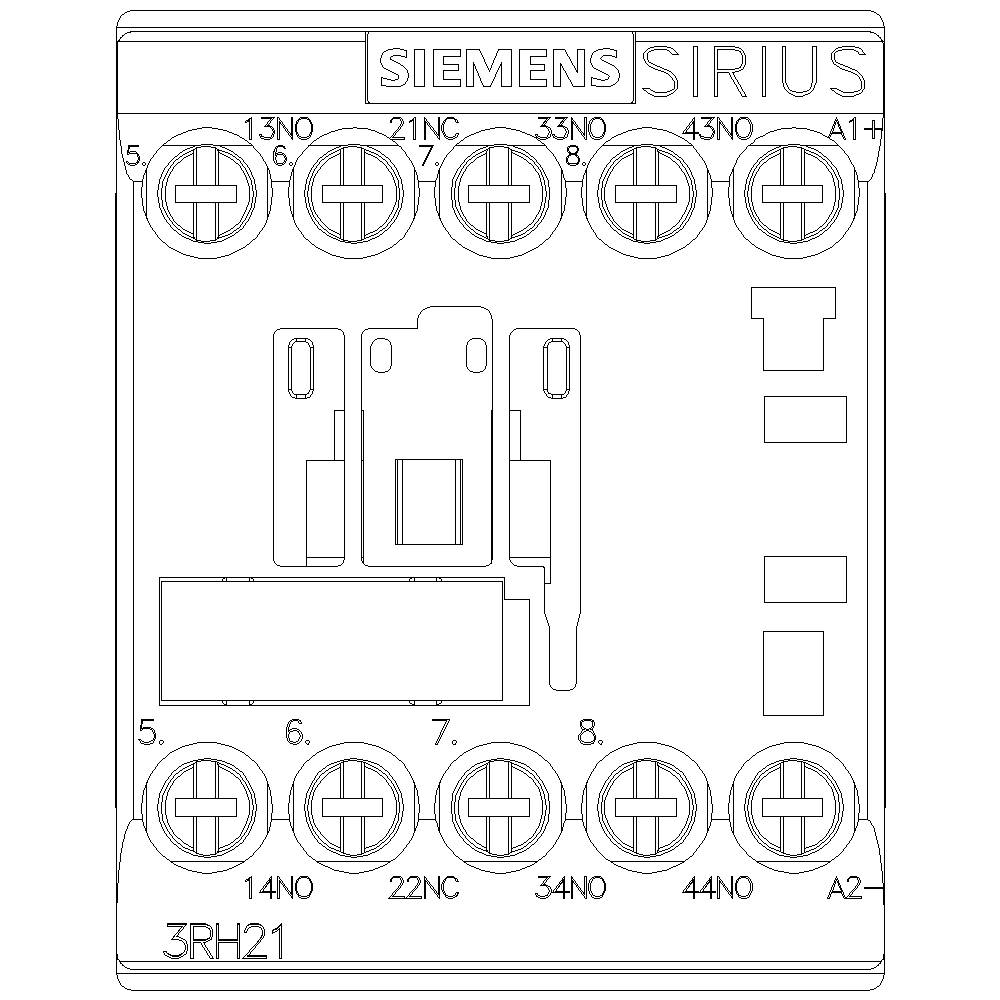

'SIEMENS SIRIUS' schéma zapojení se šesti očíslovanými svorkami a symboly pro elektrické obvody. Číslo modelu: 3RH21.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2131-1BF40

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (863,64 Kč / kus)

863,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2131-1BF40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (max.): 110 V/DC

Rozsah řídicího napětí: 110 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: 110-110 V

: NE

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1736389 Siemens 3RH2131-1BF40 pomocný stykač 3 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736389 Siemens 3RH2131-1BF40 pomocný stykač 3 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 3 S + 1 O, DC 110 V, velikosti S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
