Siemens 3RH2131-1BE80 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Siemens Sirius stykač 3RH-121 v modré a černé barvě, boční pohled, viditelné vícenásobné přípojky.

Ilustrační obrázek

Otevřená rozvodná skříň s několika úrovněmi elektrických komponent, včetně spínačů a kabeláže, je viditelná.

'Schéma spínacího relé: Zobrazuje různé typy relé a adaptérů s připojovacími pokyny a příslušenstvím pro rozšíření možností použití.'

Schéma zapojení relé s kontakty. Nahoře pozitivní (+) A1, dole negativní (-) A2. Boční čísla kontaktů: 13, 21, 33, 43.

Technický výkres elektrické součástky s předním, bočním a horním pohledem. Rozměry a připojovací body jsou vyznačeny.

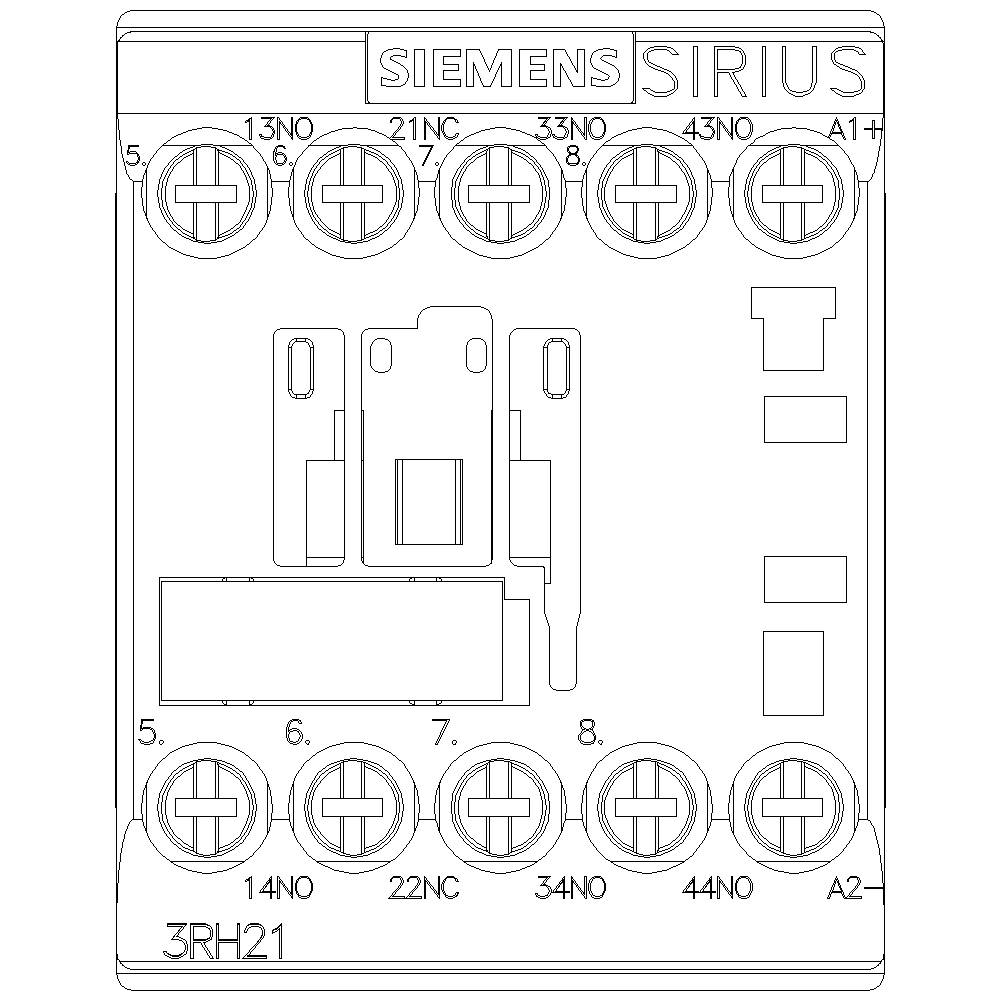

Siemens SIRIUS stykačové relé s připojovacími svorkami a označením svorek.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Druh obalu

Single

Typ

3RH2131-1BE80

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (954,55 Kč / kus)

1 032,23 Kč

-8 %

954,55 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Single

Kategorie produktu: pomocný stykač

Typ: 3RH2131-1BE80

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (max.): 80 V/DC

Rozsah řídicího napětí: 80 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1736382 Siemens 3RH2131-1BE80 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736382 Siemens 3RH2131-1BE80 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Popis

Pomocný stykač, 3 S + 1 O, DC 80 V, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
