Siemens 3RH2122-2XF40-0LA2 pomocný stykač s varistorem Vhodné pro značku (relé): Siemens Single 1 ks

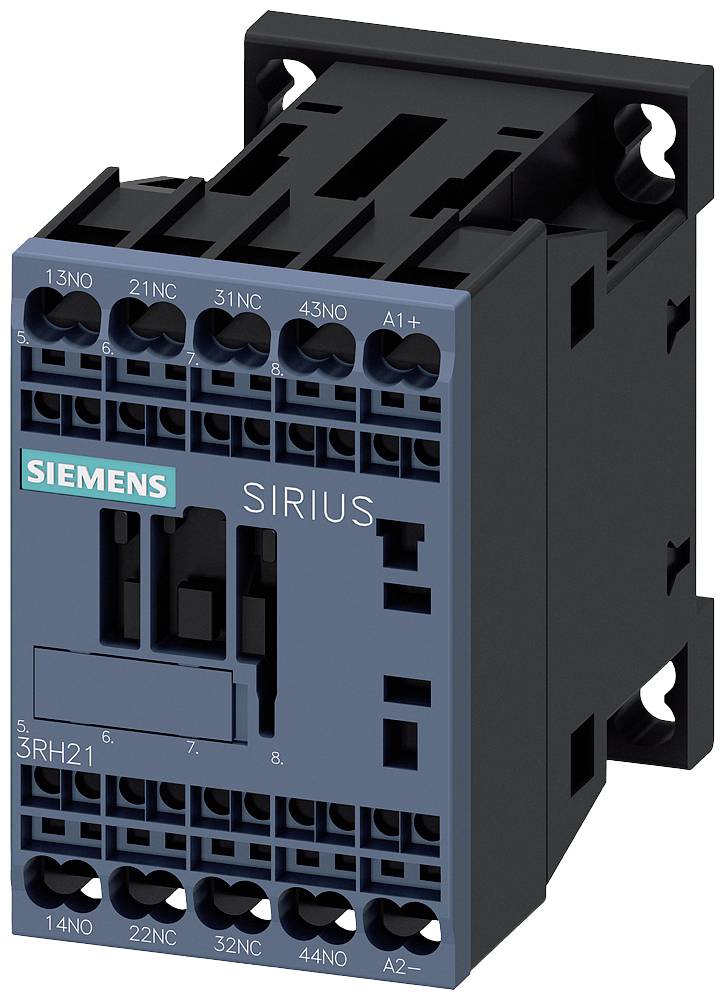

Černomodrý stykač Siemens SIRIUS s několika svorkami, model '3RH21' viditelný zepředu.

Ilustrační obrázek

Otevřená rozvodná skříň s různými elektrickými komponenty a kabely, uspořádanými v několika úrovních.

Diagram znázorňuje strukturu a komponenty pomocných střelců a podpůrných střelců. Obsahuje vedení řídicích prvků a příslušenství.

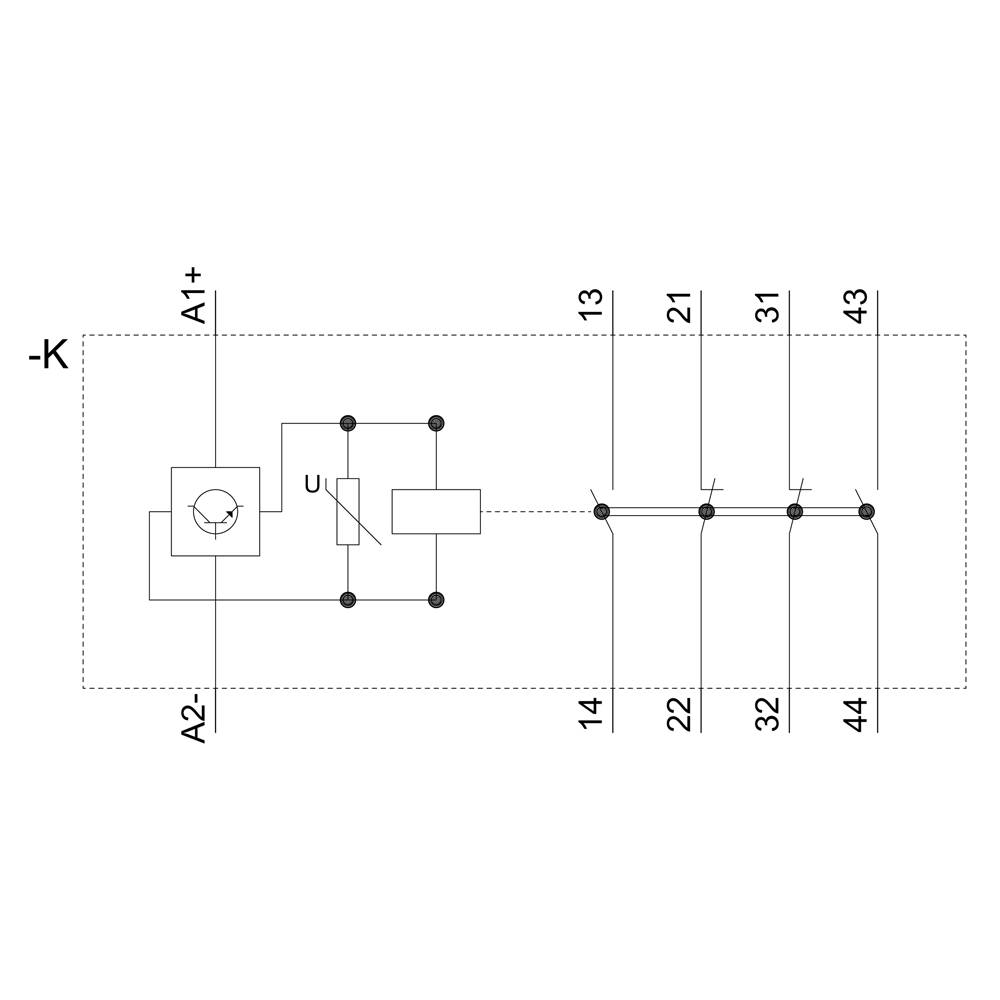

Schéma zapojení zobrazuje relé se svorkami cívky (A1+, A2-) a přepínacími kontakty (13-14, 21-22, 31-32, 43-44). Diagram pro elektrické řízení.

Technický výkres spínače s čelním pohledem, bočním pohledem a pohledem ze spodu. Rozměry a upevňovací body jsou vyznačeny.

Diagram Siemens SIRIUS relé modulu s různými číslovanými svorkami a označeními svorek pro zapojení.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Single

Typ

3RH2122-2XF40-0LA2

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 536,36 Kč / kus)

1 668,60 Kč

-8 %

1 536,36 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač eichhorn, 2S+ 2 NC, DC 110 V, 0,7-1,25*Us, s integrovaným varistor, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Single

Kategorie produktu: pomocný stykač

Typ: 3RH2122-2XF40-0LA2

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 72 V/DC

Řídicí napětí (max.): 125 V/DC

Rozsah řídicího napětí: 72 - 125 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1736369 Siemens 3RH2122-2XF40-0LA2 pomocný stykač s varistorem Vhodné pro značku (relé): Siemens Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736369 Siemens 3RH2122-2XF40-0LA2 pomocný stykač s varistorem Vhodné pro značku (relé): Siemens Single 1 ks

Popis

Stykač pro železniční 2S + 2 NC, DC 72-125V, 0,7 - 1,25*US, s integrovaným varistor velikosti S00, pružinová spojka vhodné pro SPS výstupy stykač eichhorn SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod se silným kolísání řídicí napětí za extrémních podmínek např. pro použití na železnici. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Tato varianta se vyznačuje vzhledem k rozšířenému pracovní a teplotní rozsah pro tvrdší prostředí. Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
