Siemens 3RH2122-2VB40 pomocný vazební stykač s diodou Vhodné pro značku (relé): Siemens Single 1 ks

Siemensův stykač SIRIUS, model 3RH21, zobrazuje připojovací svorky a konfiguraci ovládacích kontaktů pro průmyslové aplikace.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň s několika řadami elektrických komponentů a kabelů, uspořádaných a zapojených. Dveře s proskleným výřezem.

Diagram znázorňuje spínací zařízení a příslušenství pro pomocné proudové okruhy, včetně funkčního modulu, pomocného stykače a prvků ochrany proti přepětí.

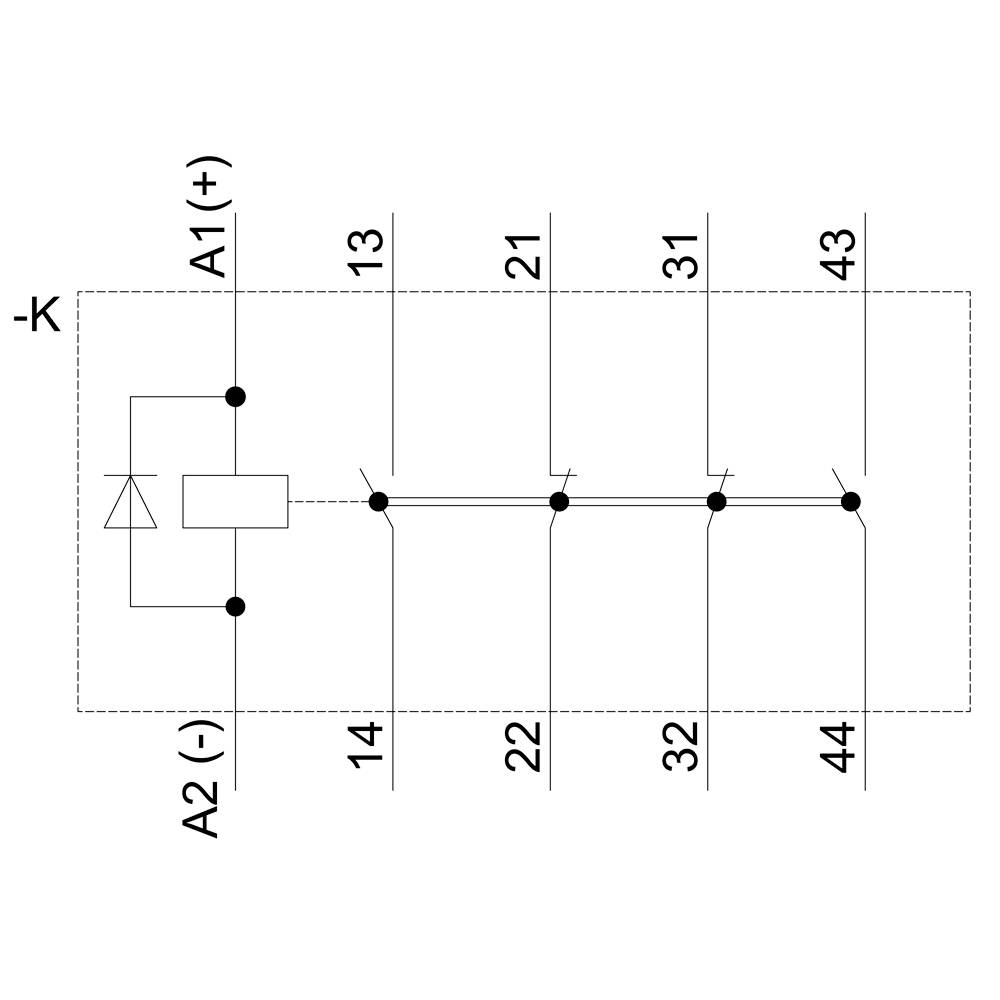

Elektrický schéma zapojení s relé a několika spínacími kontakty. Svorky A1(+) a A2(-) a kontakty 13-43.

Technický výkres elektronické součástky s pohledem zepředu, z boku a shora, rozměry uvedeny v milimetrech.

'Nákres schématu zapojení relé Siemens Sirius 3RH21. Zobrazuje svorky 13NO, 21NC, 31NC, 43NO, A1+ a další v obdélníkovém uspořádání.'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Single

Typ

3RH2122-2VB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (995,87 Kč / kus)

1 078,51 Kč

-8 %

995,87 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Single

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2122-2VB40

Konstrukční velikost: S00

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Vlastnosti: s diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1736366 Siemens 3RH2122-2VB40 pomocný vazební stykač s diodou Vhodné pro značku (relé): Siemens Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736366 Siemens 3RH2122-2VB40 pomocný vazební stykač s diodou Vhodné pro značku (relé): Siemens Single 1 ks

Popis

Koppelhilfsschutz, 2 S + 2 O, 24 V DC, 0,85 ... 1,85* US, s diodou, velikost S00, pružinová spojka koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
