Siemens 3RH2122-2SB40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Siemens SIRIUS stykač, elektrické spínací zařízení s více svorkami, čtvercového tvaru, určené pro průmyslové aplikace.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje uspořádání elektrických komponentů a kabeláže. Převládá šedý kovový rám a průhledné dveře.

Diagram propojení pomocných stykačů a spojovacích stykačů pro pomocné elektrické obvody s různými funkčními moduly a adaptérovými sloty.

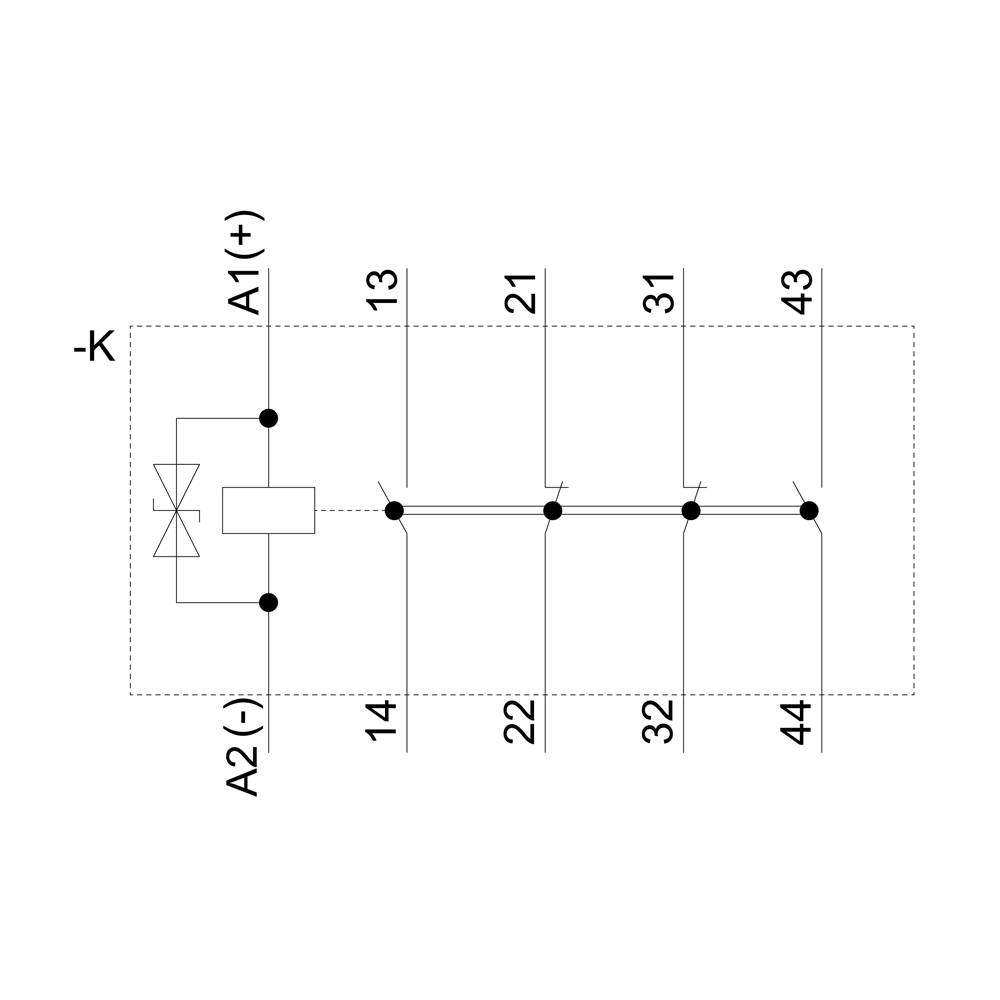

Schematické znázornění relé: Svorky cívky A1(+) a A2(-), kontakty 13/14, 21/22, 31/32, 43/44. Funkční propojovací linky.

Technický výkres elektrického spínače s pohledem zepředu, z boku a shora, s vyznačenými rozměry.

Schéma zapojení 'Siemens Sirius 3RH21' ukazuje rozmístění svorek pro elektrické připojení.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2122-2SB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (971,07 Kč / kus)

971,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2122-2SB40

Konstrukční velikost: S00

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Vlastnosti: s ochrannou diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1736365 Siemens 3RH2122-2SB40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736365 Siemens 3RH2122-2SB40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Koppelhilfsschutz, 2 S + 2 O, 24 V DC, 0,85 ... 1,85* US, s supresorovou diodou, velikost S00, pružinová spojka koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
