Siemens 3RH2122-2LB40 pomocný vazební stykač 2 spínací kontakty, 2 rozpínací kontakty s varistorem Vhodné pro značku (re

Černý elektrický stykač Siemens ze série Sirius s několika připojovacími svorkami, používaný pro řízení elektrických obvodů.

Ilustrační obrázek

Otevřená rozvodná skříň s několika řadami elektrických komponent a kabeláže, zobrazující uspořádané rozmístění zařízení.

Diagram pomocných spínacích zařízení: znázorňuje různé moduly pro elektrické obvody, jejich připojení a možnosti použití.

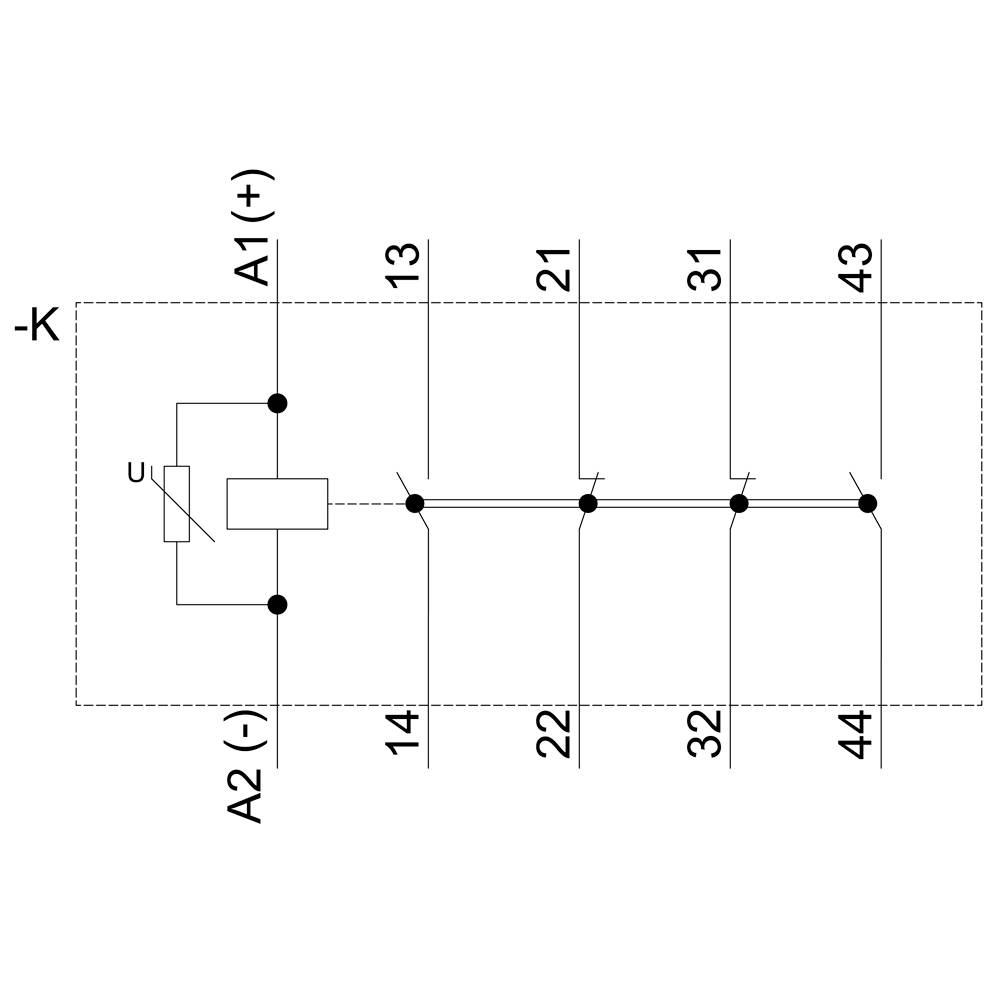

Schéma elektrického obvodu zobrazuje jednoduchý elektrický obvod s relé, které ovládá čtyři spínací kontakty (14, 22, 32, 44).

Technický výkres elektrického spínače s čelním a bočním pohledem, znázorňující rozměry a popisy pro montáž a design.

Schematické zapojení zařízení Siemens SIRIUS, model 3RH21, s několika připojovacími body a centrálním spínačem.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2122-2LB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 668,60 Kč / kus)

1 668,60 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Koppelhilfsschutz eichhorn, 2S+ 2 NC, DC24V, 0,7-1,25 US, integrovaný, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2122-2LB40

Konstrukční velikost: S00

Typ kontaktu: 2 spínací kontakty
2 rozpínací kontakty

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 16.8 V/DC

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 16.8 - 30 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00
Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1736351 Siemens 3RH2122-2LB40 pomocný vazební stykač 2 spínací kontakty, 2 rozpínací kontakty s varistorem Vhodné pro značku (re

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736351 Siemens 3RH2122-2LB40 pomocný vazební stykač 2 spínací kontakty, 2 rozpínací kontakty s varistorem Vhodné pro značku (re

Popis

Koppelhilfsschutz eichhorn, 2 S + 2 O, 24 V DC, 0,7 ... 1,25* US, s varistorem, velikost S00, pružinová spojka koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
