Siemens 3RH2122-2KF40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Elektrické stykač značky Siemens, model Sirius. Slouží k řízení elektrických spínacích procesů v průmyslových aplikacích.

Ilustrační obrázek

Otevřená rozváděčová skříň s různými elektrickými komponenty a kabeláží, uspořádaná na několika policových úrovních.

Schéma zapojení s různými komponenty a jejich připojeními. Hlavní části tvoří pomocné stykače, odpínač hlavního proudu a příslušenství, propojené barevně rozlišenými vodiči pro přehlednost zapojení.

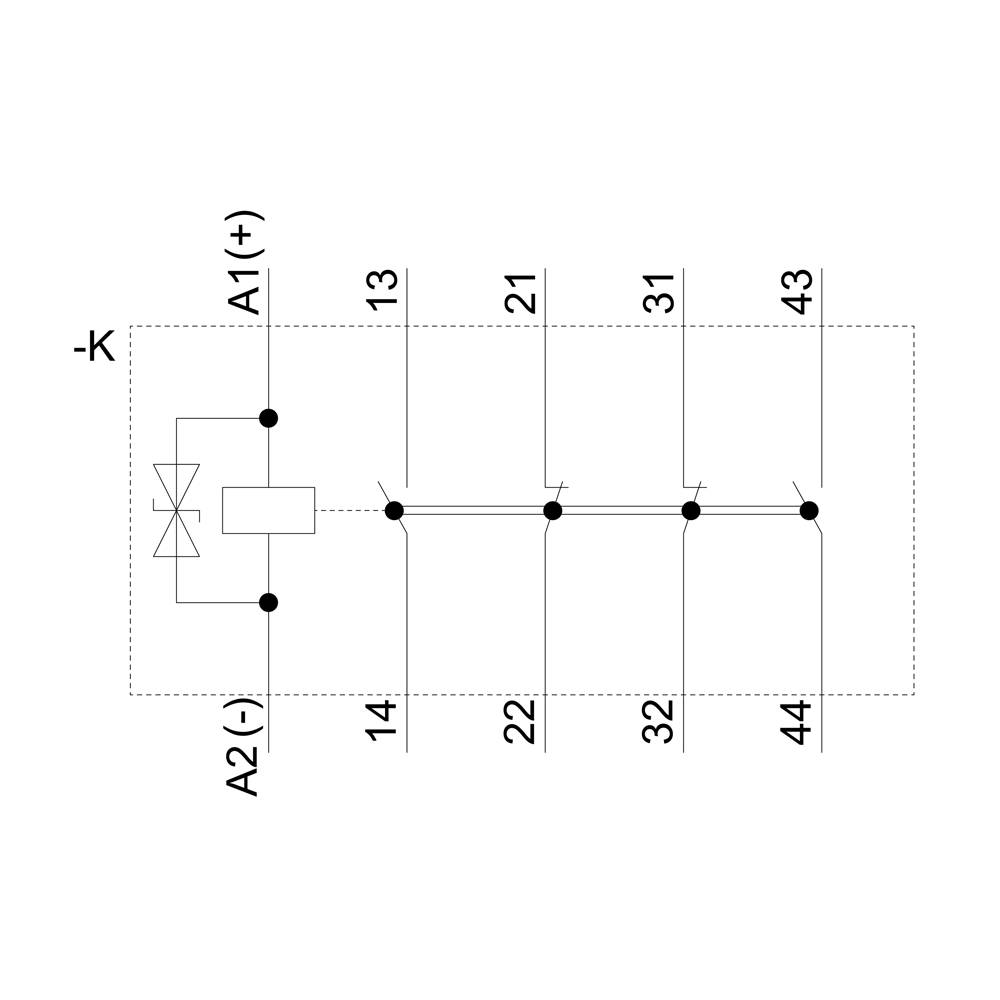

Schéma zapojení relé se čtyřmi kontakty (13-14, 21-22, 31-32, 43-44). Svorky A1(+) a A2(-) označují cívku.

Technický výkres spínače SIRIUS s čelním, bočním a horním pohledem. Rozměry a detaily otvorů jsou vyznačeny.

Schéma zapojení elektrické relé jednotky společnosti Siemens Sirius s očíslovanými svorkami pro řízení a distribuci elektrických obvodů.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2122-2KF40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (971,07 Kč / kus)

971,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Koppelhilfsschutz, 2S+ 2 NC, DC110V, 0,7-1,25 US, supresorovou diodou, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2122-2KF40

Konstrukční velikost: S00

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s ochrannou diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 110-110 V

: NE

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1736349 Siemens 3RH2122-2KF40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736349 Siemens 3RH2122-2KF40 pomocný vazební stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Koppelhilfsschutz, 2 S + 2 O, DC 110 V, 0,7 ... 1,25* US, s supresorovou diodou, velikost S00, pružinová spojka vhodné pro SPS výstupy koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
