Siemens 3RH2122-2KF40-0LA0 pomocný stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

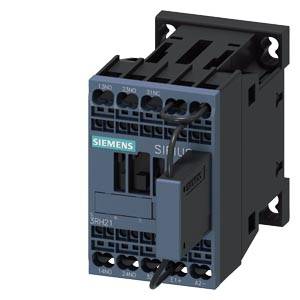

Siemensův stykač řady Sirius v šedém pouzdře, zobrazený čelním pohledem. Zařízení má několik připojovacích svorek a je určeno pro průmyslové aplikace.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje různé elektronické komponenty a kabely organizované na policích. Hlavní součástí je elektronické zařízení.

Diagram pomocného stykače, připojovacích svorek a pájených adaptérů. Zobrazuje různé elektrické komponenty a jejich propojení.

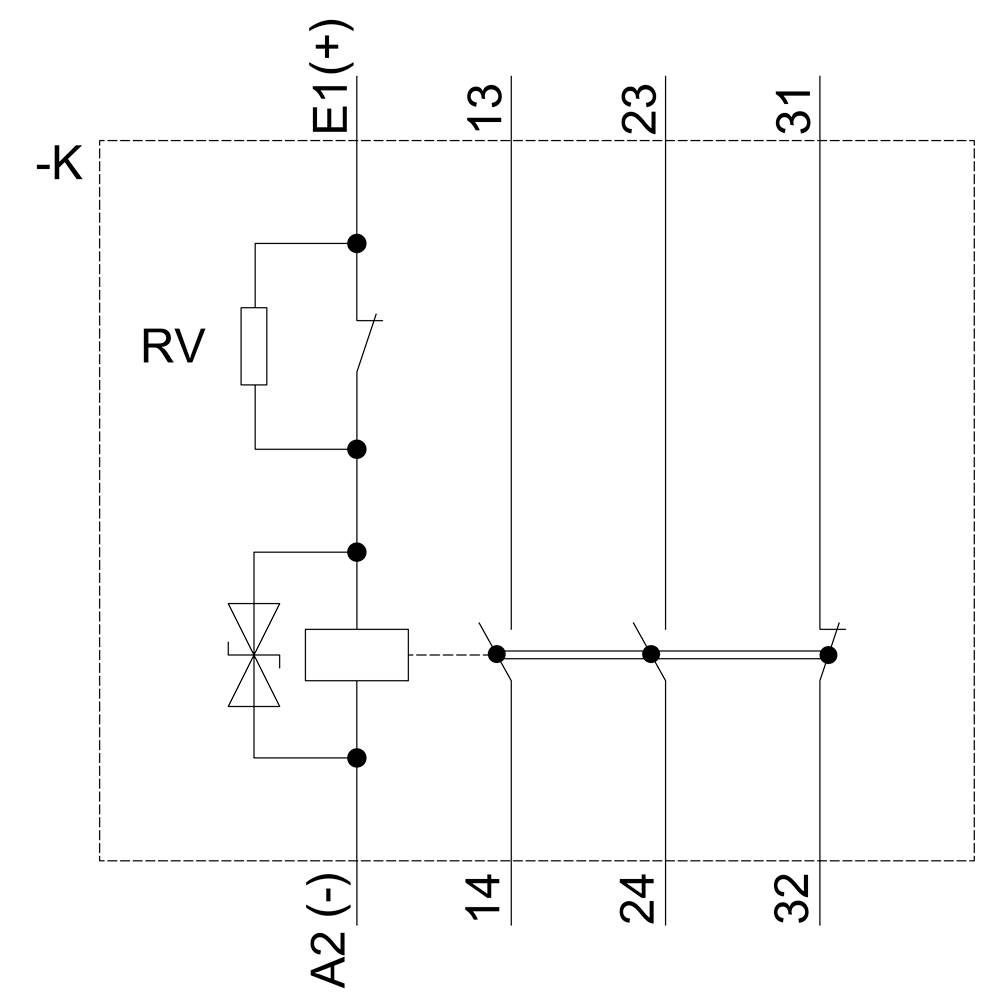

Schéma zapojení ukazuje relé RV se vstupy E1(+) a A2(-) a výstupy 13, 23, 31 a K. Jsou zde znázorněny propojení mezi kontakty.

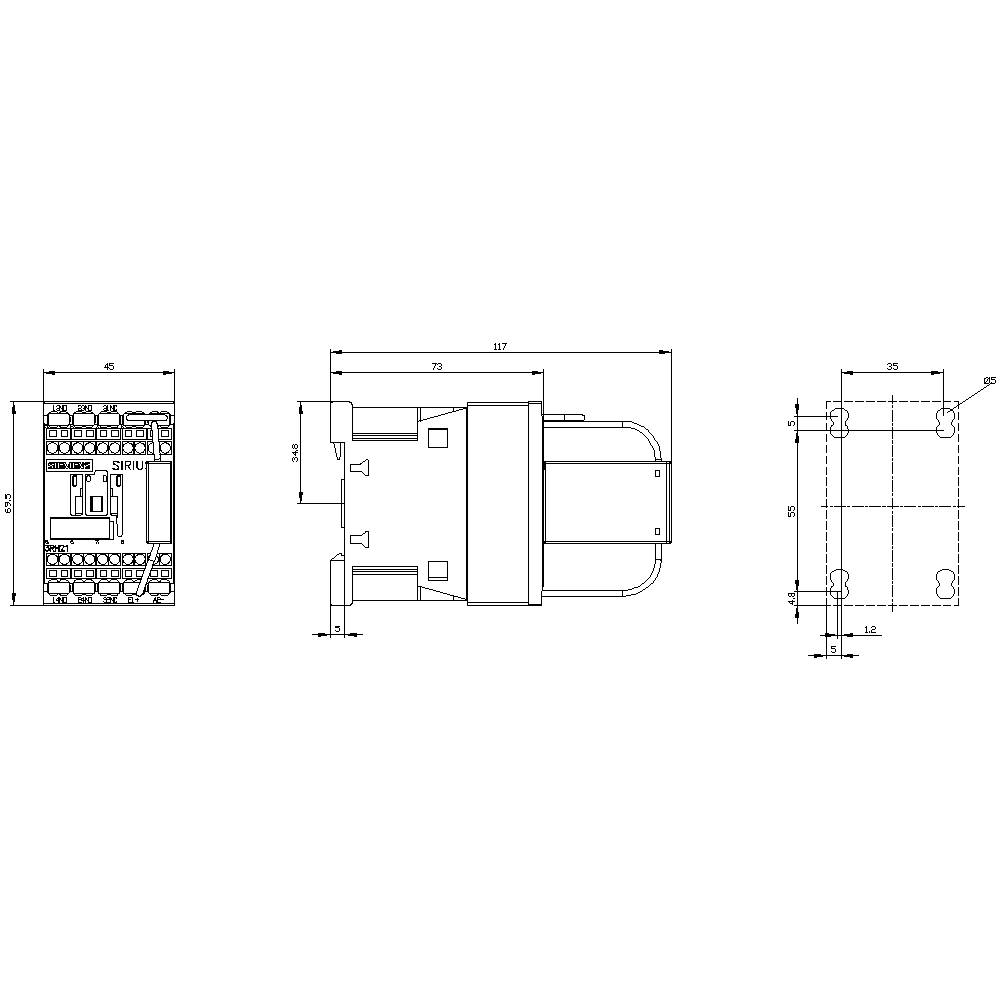

Technický výkres elektrického konektoru s podrobnými rozměry v milimetrech a různými pohledy na součástku.

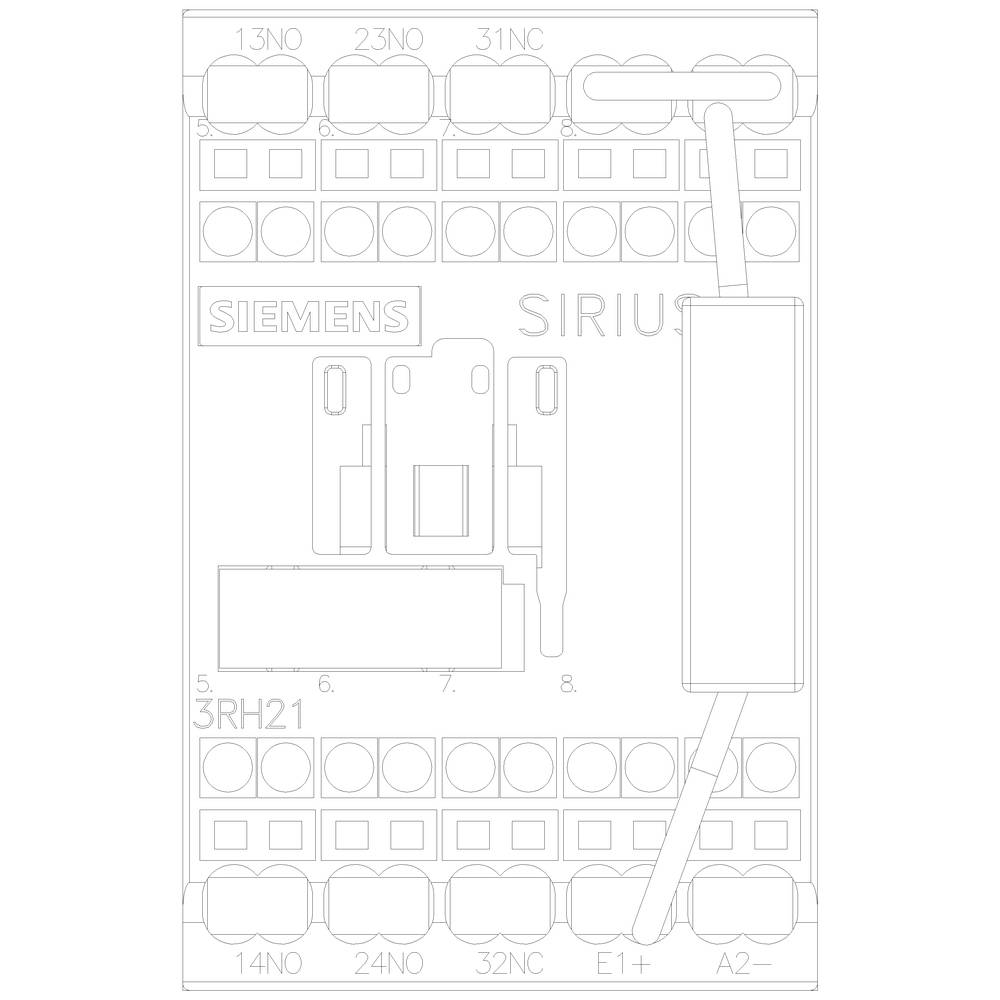

Schéma svorky Siemens Sirius s příkladem zapojení. Zobrazuje uspořádání svorek a modul připojený ke svorkám.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2122-2KF40-0LA0

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 552,89 Kč / kus)

1 668,60 Kč

-7 %

1 552,89 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač, 2S+ 1O, DC110V, 0,7-1,25 US, supresorovou diodou, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2122-2KF40-0LA0

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 1 rozpínací kontakt
2 spínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s ochrannou diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 116 mm

Rozm.: (š x v x h) 45 x 70 x 116 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 1

: 3 A

: 110-110 V

: NE

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1736350 Siemens 3RH2122-2KF40-0LA0 pomocný stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736350 Siemens 3RH2122-2KF40-0LA0 pomocný stykač s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Stykač pro železniční, 2 S + 1 O, DC 110 V, 0,7 ... 1,25* US, s supresorovou diodou, velikost S00, pružinová spojka vhodné pro SPS výstupy stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
