Name: Siemens 3RH2122-2BF40 pomocný stykač 2 rozpínací kontakty, 2 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1
Brand: Siemens
SKU: 1736334
Availability: BackOrder

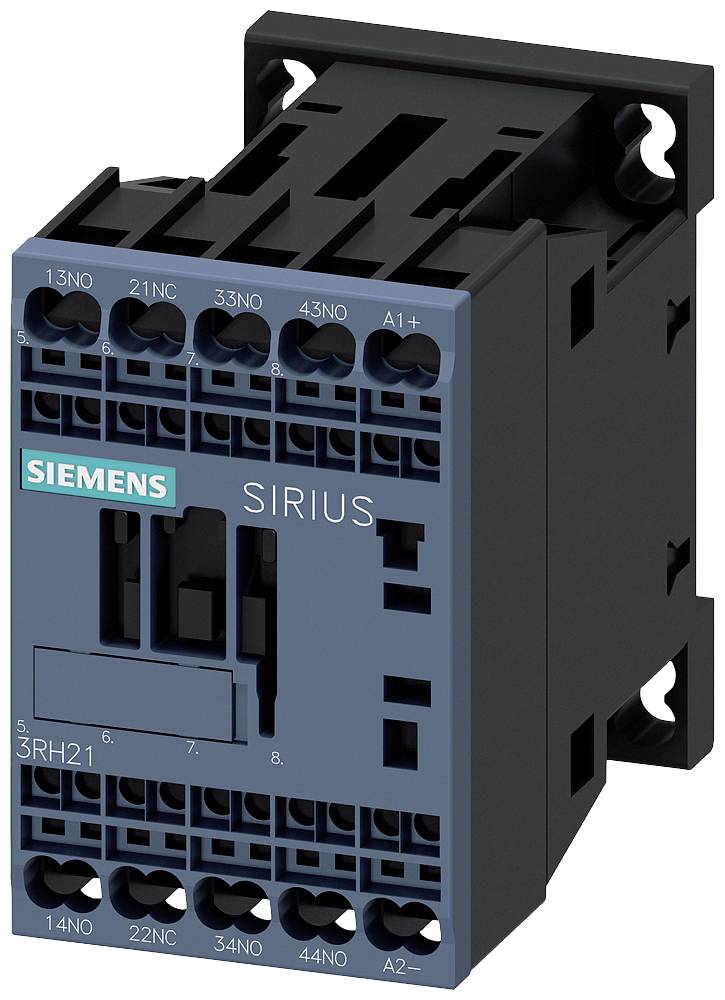

Stykač Siemens SIRIUS, typ 3RH21, určený pro řízení elektrických zařízení a strojů. Obsahuje několik připojovacích svorek.

Otevřená elektrická rozvodná skříň s různými elektrickými komponenty a vodiči, pečlivě uspořádanými v několika vrstvách.

Grafika znázorňuje různé podpůrné střelce s příslušenstvím. Očíslované prvky vysvětlují jejich funkce a možnosti použití.

Schéma zapojení relé s kontakty 13-14, 21-22, 31-32, 43-44. Svorky A1(+) a A2(-). Zobrazuje propojení mezi svorkami.

Technický výkres elektrického spínače značky 'SIRIUS', včetně rozměrů a popisků. Jsou zobrazeny pohledy zepředu, z boku a shora.

'Siemens Sirius 3RH21' relé s připojovacím schématem. Nahoře svorky 13NO až A1+. Dole 14NO až A2-. Uprostřed označení 'SIEMENS SIRIUS'.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

šroubová svorka

Druh obalu

Piece

Typ

3RH2122-2BF40

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 115,00 Kč / kus)

1 115,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 2S+ 2 NC, DC110V, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2122-2BF40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 2 rozpínací kontakty
2 spínací kontakty

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 110 V/DC

Řídicí napětí (max.): 110 V/DC

Rozsah řídicího napětí: 110 - 110 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem
šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 110-110 V

: NE

: Spring clamp connection

: DC

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Druh obalu

Kategorie produktu

Siemens 3RH1921-1CD01 blok pomocných spínačů 1 rozpínací kontakt Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1698904

Doručení: Po 9. 11.

Conrad Electronic

Piece

blok pomocných spínačů

Min.: 1

Násobky: 1

369,00 Kč^*

Siemens 3RH1921-1DA11 blok pomocných spínačů okamžité spínání Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1698905

Doručení: Pá 30. 10.

13 KsConrad Electronic

Piece

blok pomocných spínačů

Min.: 1

Násobky: 1

559,00 Kč^*

Siemens 3RH1921-1EA11 blok pomocných spínačů okamžité spínání zásuvné Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1698906

Doručení: St 11. 11.

Conrad Electronic

Piece

blok pomocných spínačů

Min.: 1

Násobky: 1

585,00 Kč^*

Siemens 3RH1921-1KA02 blok pomocných spínačů okamžité spínání 2 rozpínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1704506

Doručení: Po 9. 11.

Conrad Electronic

Single

blok pomocných spínačů

Min.: 1

Násobky: 1

569,00 Kč^*

Siemens 3RH1921-1XA22-0MA0 blok pomocných spínačů okamžité spínání s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1744067

Doručení: Pá 30. 10.

5 KsConrad Electronic

Piece

blok pomocných spínačů

Min.: 1

Násobky: 1

749,00 Kč^*

Siemens 3RH1921-2DA11 blok pomocných spínačů s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1699096

Doručení: Pá 30. 10.

11 KsConrad Electronic

Piece

blok pomocných spínačů

Min.: 1

Násobky: 1

569,00 Kč^*

Siemens 3RH1921-2DE11 pomocný spínač s krytem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1744068

Doručení: Pá 30. 10.

2 KsConrad Electronic

Single

pomocný spínač

Min.: 1

Násobky: 1

1 435,00 Kč^*

Siemens 3RH1921-2EA20 blok pomocných spínačů okamžité spínání 2 spínací kontakty zásuvné Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1704507

Doručení: Po 9. 11.

Conrad Electronic

Piece

blok pomocných spínačů

Min.: 1

Násobky: 1

585,00 Kč^*

Siemens 3RH1921-2EE02 pomocný spínač 2 rozpínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1744069

Doručení: St 11. 11.

Conrad Electronic

Piece

pomocný spínač

Min.: 1

Násobky: 1

1 385,00 Kč^*

Siemens 3RH1921-2JE11 pomocný spínač okamžité spínání s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1744075

Doručení: St 11. 11.

Conrad Electronic

Single

pomocný spínač

Min.: 1

Násobky: 1

1 435,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1736334 Siemens 3RH2122-2BF40 pomocný stykač 2 rozpínací kontakty, 2 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736334 Siemens 3RH2122-2BF40 pomocný stykač 2 rozpínací kontakty, 2 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1

Popis

Pomocný stykač, 2 S + 2 O, DC 110 V, velikosti S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
