Siemens 3RH2122-2BE40 pomocný stykač 2 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Černý spouštěč Siemens Sirius s několika připojovacími možnostmi a popisy pro aplikace řízení a ochrany.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje různé elektronické komponenty a propojení, uspořádané v několika vrstvách.

Diagram systému ochrany ukazuje komponenty jako pomocný ochranný prvek, funkční moduly a adaptéry s popisy pro elektrické obvody.

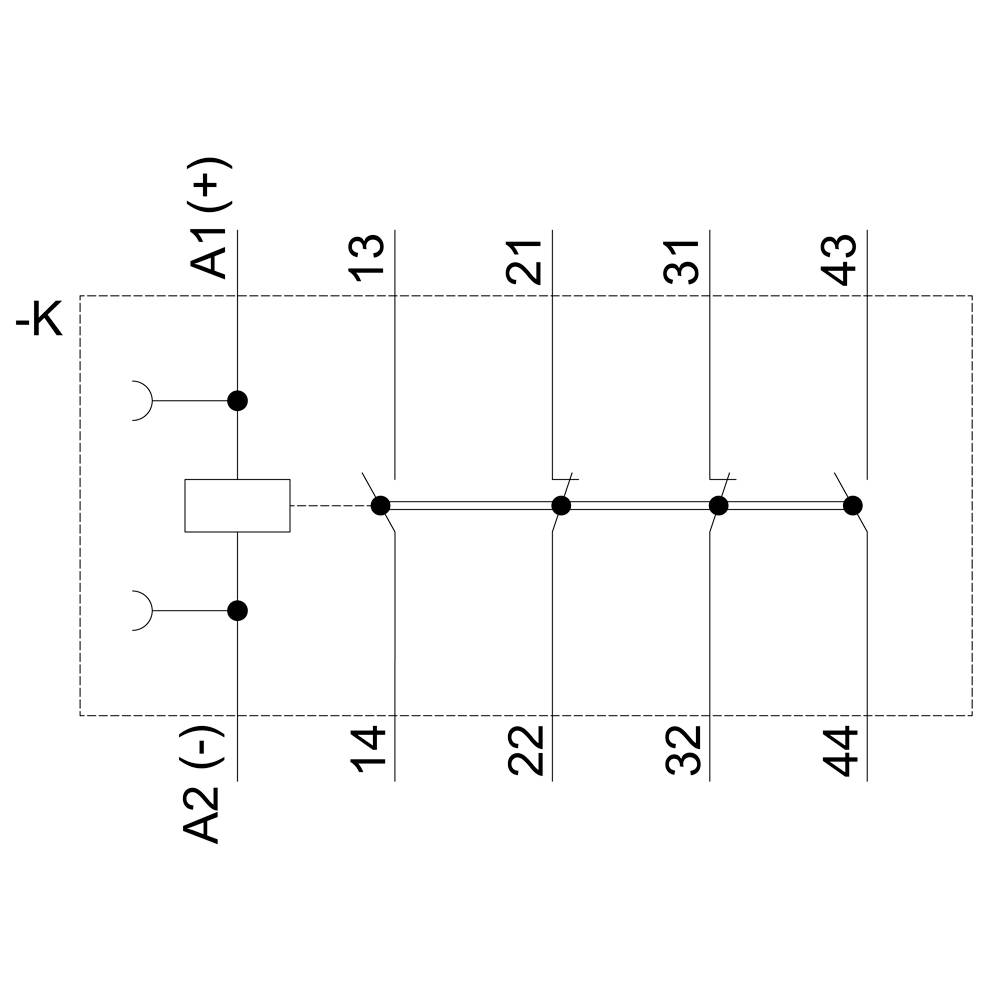

'Elektrické schéma zobrazuje relé se svorkami cívky A1 a A2. Kontakty 14, 22, 32, 44 jsou propojeny s 13, 21, 31, 43.'

Technický výkres elektronické součástky se třemi pohledy: čelní pohled, boční pohled a pohled shora, s kótováním.

'Siemens Sirius 3RH21' plán obsazení svorek s číslovanými svorkami a popisy. Diagram znázorňuje elektrické zapojení.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2122-2BE40

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (954,55 Kč / kus)

1 032,23 Kč

-8 %

954,55 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 2S+ 2 NC, DC60V, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2122-2BE40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 2 spínací kontakty

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (max.): 60 V/DC

Rozsah řídicího napětí: 60 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1705108 Siemens 3RH2122-2BE40 pomocný stykač 2 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1705108 Siemens 3RH2122-2BE40 pomocný stykač 2 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 2 S + 2 O, DC 60 V, velikosti S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
