Siemens 3RH2122-2AV00 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Stykač Siemens SIRIUS, elektrické spínací zařízení pro řízení strojů a motorů, zobrazený v perspektivním pohledu.

Ilustrační obrázek

Otevřená rozváděčová skříň s různými řídicími komponenty a kabely uspořádanými v několika úrovních.

Diagram znázorňuje pomocného střelce s příslušenstvím. Funkční jednotka, připojovací svorky a komponenty jako adaptér odpojení zátěže a LED moduly.

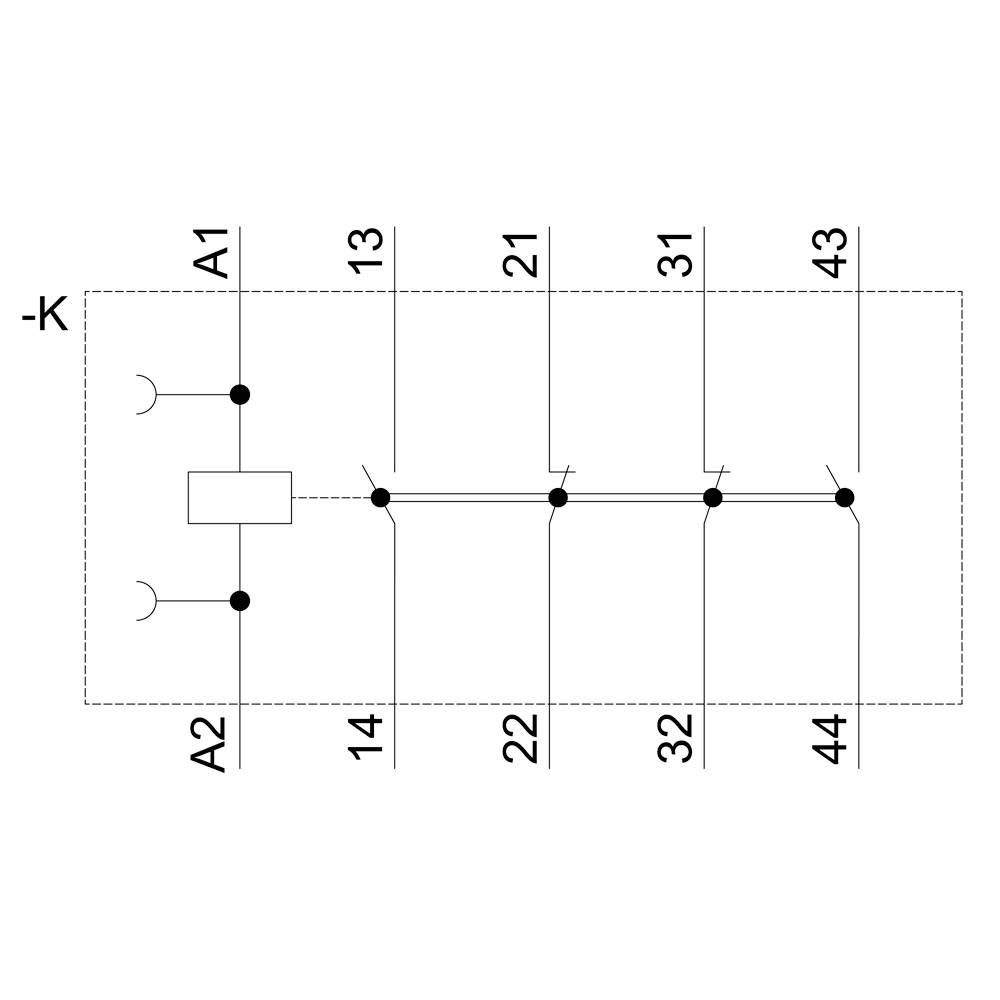

Diagram elektrického schématu s řadou spínacích bodů. Zobrazuje větvení od uzlů A1 po A2 a od 13 po 44.

Technický výkres zařízení se třemi pohledy: Pohled zepředu ukazuje elektrické obvody; boční pohled a pohled shora zobrazují rozměry.

Schéma zapojení reléového modulu Siemens SIRIUS, zobrazující kontakty a čísla svorek. Nahoře: 13NO až 43NC, dole: 14NO až 44NO.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Single

Typ

3RH2122-2AV00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 230,58 Kč / kus)

1 230,58 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Single

Kategorie produktu: pomocný stykač

Typ: 3RH2122-2AV00

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (max.): 400 V/AC

Rozsah řídicího napětí: 400 V/AC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Spring clamp connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1702375 Siemens 3RH2122-2AV00 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1702375 Siemens 3RH2122-2AV00 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Popis

Pomocný stykač, 2 S + 2 O, AC 400 V, 50 / 60 Hz, velikost S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
