Siemens 3RH2122-2AK60 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Černý Siemens stykač s různými připojovacími svorkami. Označený nápisy 'SIEMENS' a 'SIRIUS' na přední straně.

Ilustrační obrázek

Rozvaděč s otevřenými dvířky, naplněný elektrickými komponenty a kabely. Slouží k řízení a ochraně elektrických systémů.

Elektrické schéma: Zobrazuje pomocný stykač, pomocný přepínač a řešení adaptérů. Hlavní komponenty a propojení zvýrazněny.

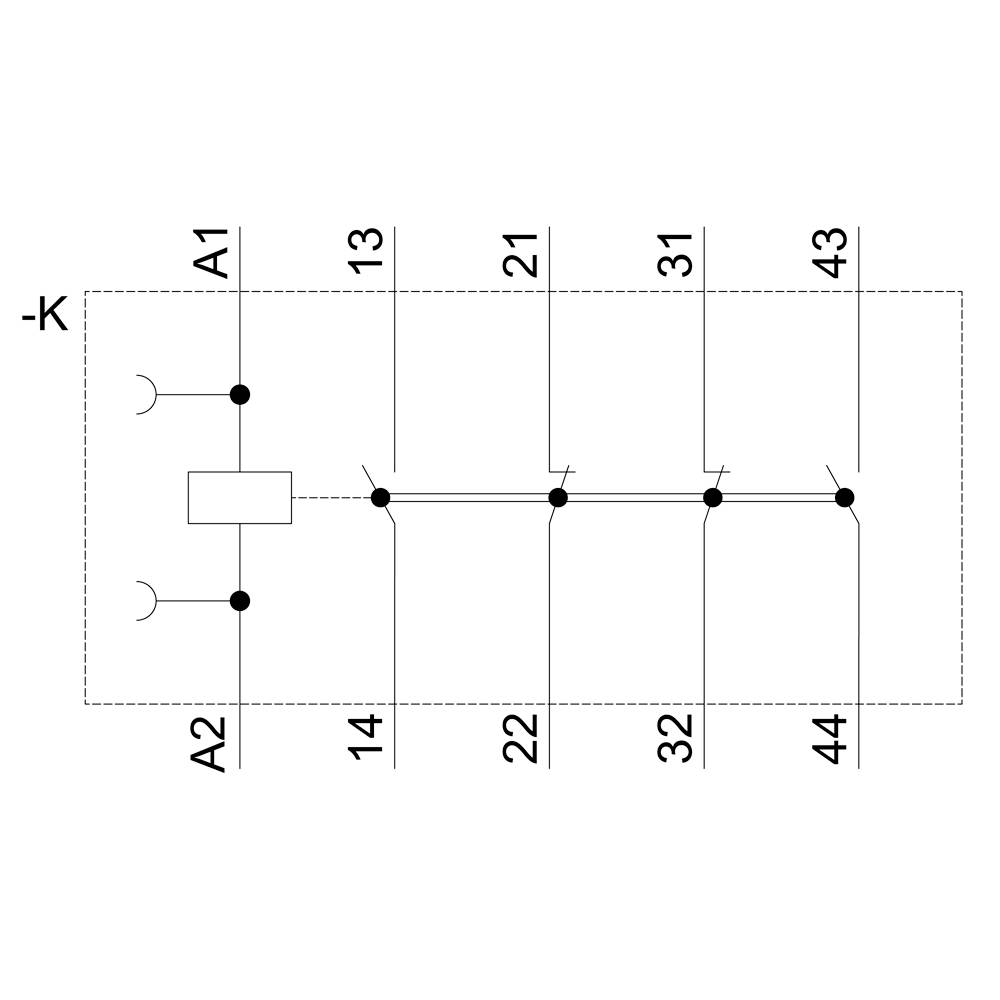

Schéma zapojení čtyřnásobného přepínacího relé. Znázornění kontaktů A1, A2 a spínacích kontaktů 13, 14, 21, 22, 31, 32, 43, 44.

Technický výkres elektrického spínače se třemi pohledy: čelní, boční a horní. Jsou vyznačeny detailní rozměry.

Schematický nákres Siemens Sirius relé s připojovacími svorkami a modelovým číslem 3RH21, zobrazující elektrické připojení.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Typ

3RH2122-2AK60

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 144,63 Kč / kus)

1 144,63 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 2S+ 2 NC, AC1 10 V 50 Hz, 120 V 60 Hz, S00

Dodatečné informace:

Technické parametry

Druhu napětí: AC

Kategorie produktu: pomocný stykač

Typ: 3RH2122-2AK60

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 120 V/AC

Rozsah řídicího napětí: 110 - 120 V/AC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Spring clamp connection

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1736317 Siemens 3RH2122-2AK60 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736317 Siemens 3RH2122-2AK60 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Pomocný stykač, 2 S + 2 O, 110 V/AC, 50 Hz, 120 V, 60 Hz, velikost S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
