Siemens 3RH2122-1WB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

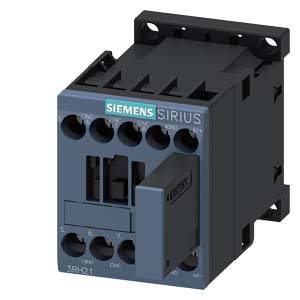

Černý elektrický stykač značky Siemens, model Sirius, s připojovacími svorkami a označením '3RH21' na přední straně.

Ilustrační obrázek

Otevřená rozvaděčová skříň s mnoha nainstalovanými spínači, pojistkami a kabely používanými pro řídicí technologie.

Schéma spínacích zařízení: Znázornění pomocných stykačů, pomocných propojovacích stykačů a různých adaptérových modulů, číslovaných od 1 do 11.

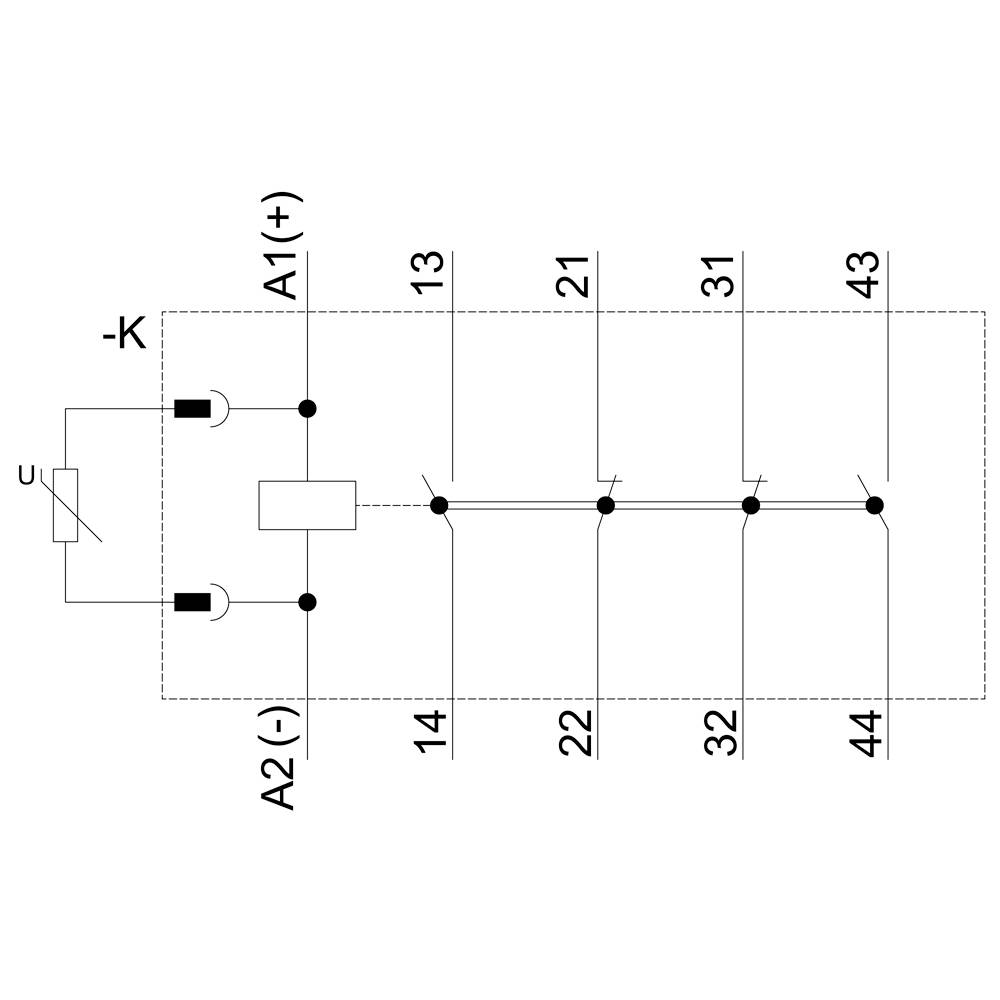

Schéma zapojení relé se čtyřmi spínacími kontakty, označené A1(+), A2(-) a několika číslovanými kontakty (13, 14, 21, 22, 31, 32, 43, 44).

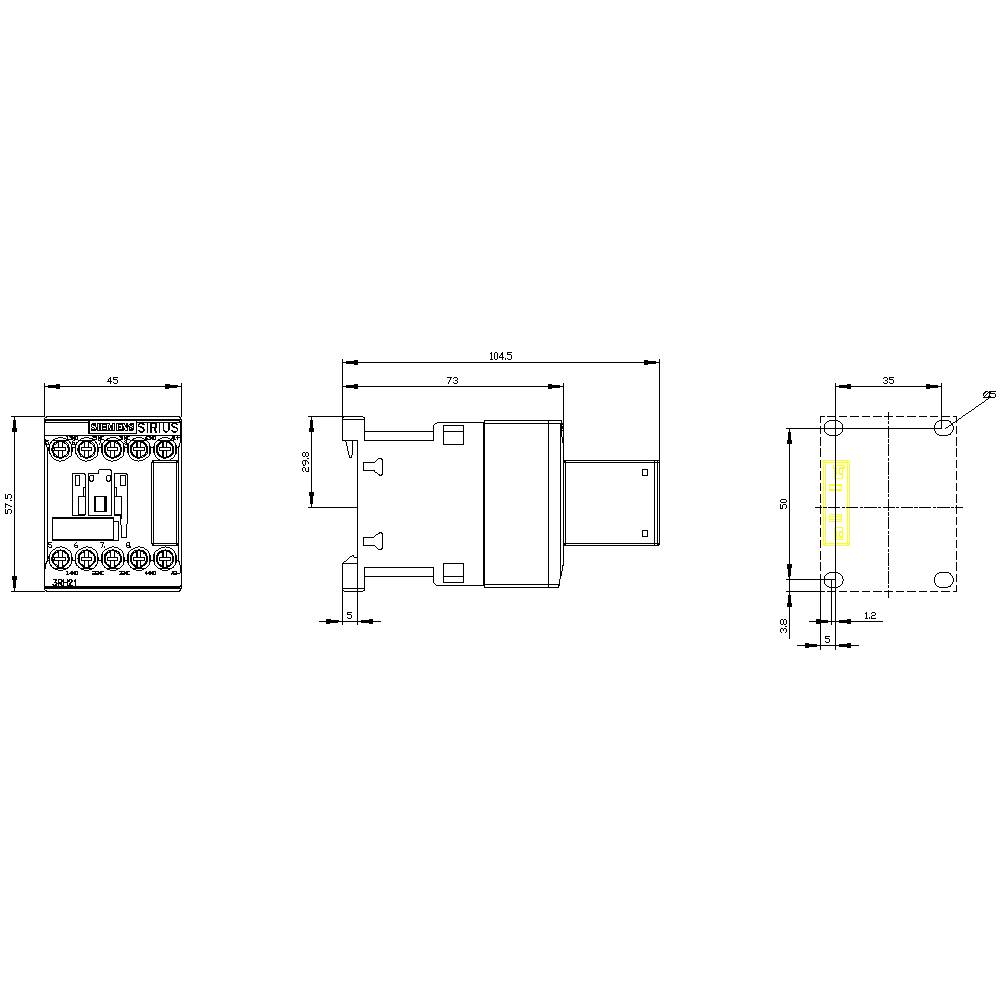

Elektrické zapojení zobrazuje technický výkres relé. Pohled shora, zepředu a z boku s rozměry.

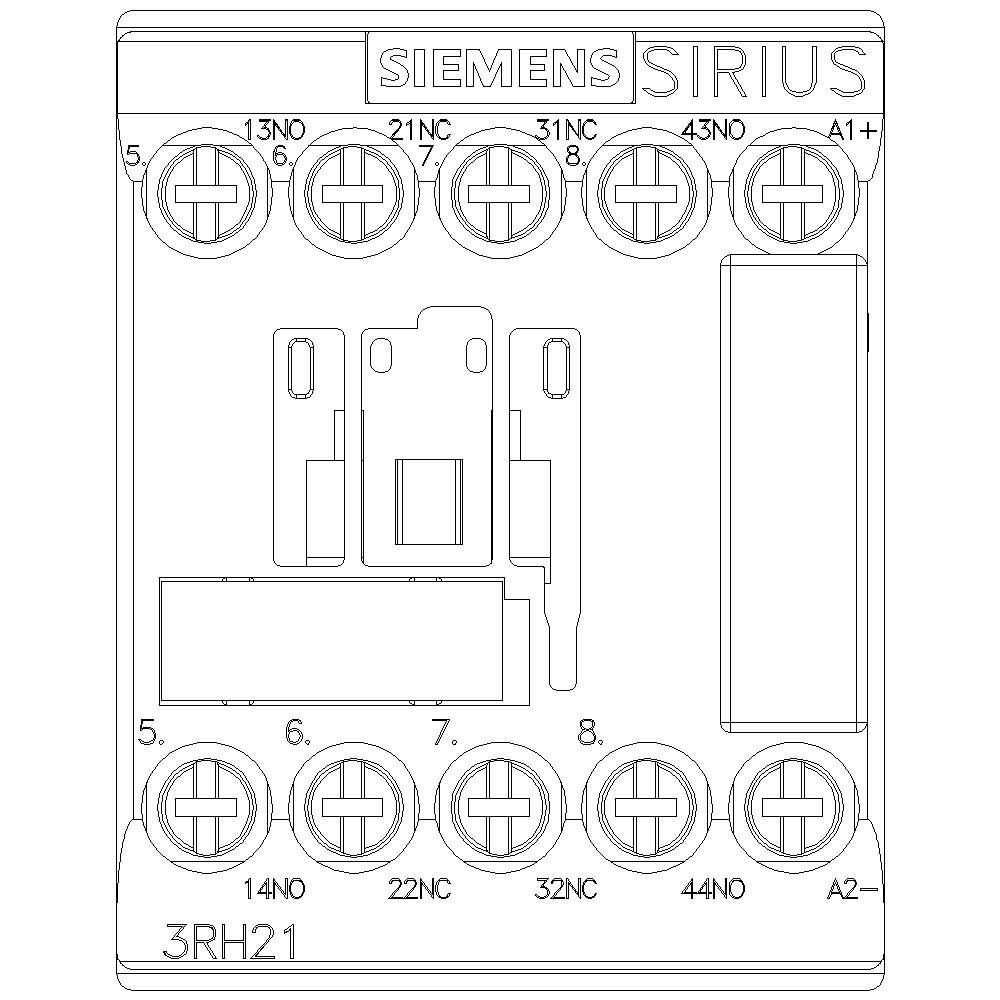

Technický výkres Siemens SIRIUS relé modulu s připojovacími svorkami, model '3RH21'. Zobrazuje připojení a vnitřní komponenty.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Druh obalu

Piece

Typ

3RH2122-1WB40

Konstrukční velikost

S00

Pomocný kontakt

2 spínací kontakty

2 rozpínací kontakty

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (971,07 Kč / kus)

971,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Koppelhilfsschutz, 2S+ 2 NC, DC24V, 0,85-1,85 US,, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2122-1WB40

Konstrukční velikost: S00

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1736311 Siemens 3RH2122-1WB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736311 Siemens 3RH2122-1WB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Koppelhilfsschutz, 2 S + 2 O, 24 V DC, 0,85 ... 1,85* US, s varistorem, velikost S00, šroubovací koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
