Siemens 3RH2122-1VB40 pomocný vazební stykač s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Ukazuje se Siemens Sirius stykač, model 3RH21. Jedná se o elektrické zařízení určené pro řízení motorů v průmyslových aplikacích.

Ilustrační obrázek

Rozváděč s otevřenými dveřmi, zobrazující elektrické komponenty a zapojení uvnitř skříně.

Elektronický schéma zapojení s komponenty, popisy a vodiči. Znázorňuje relé, pomocné stykače a zapojovací adaptéry.

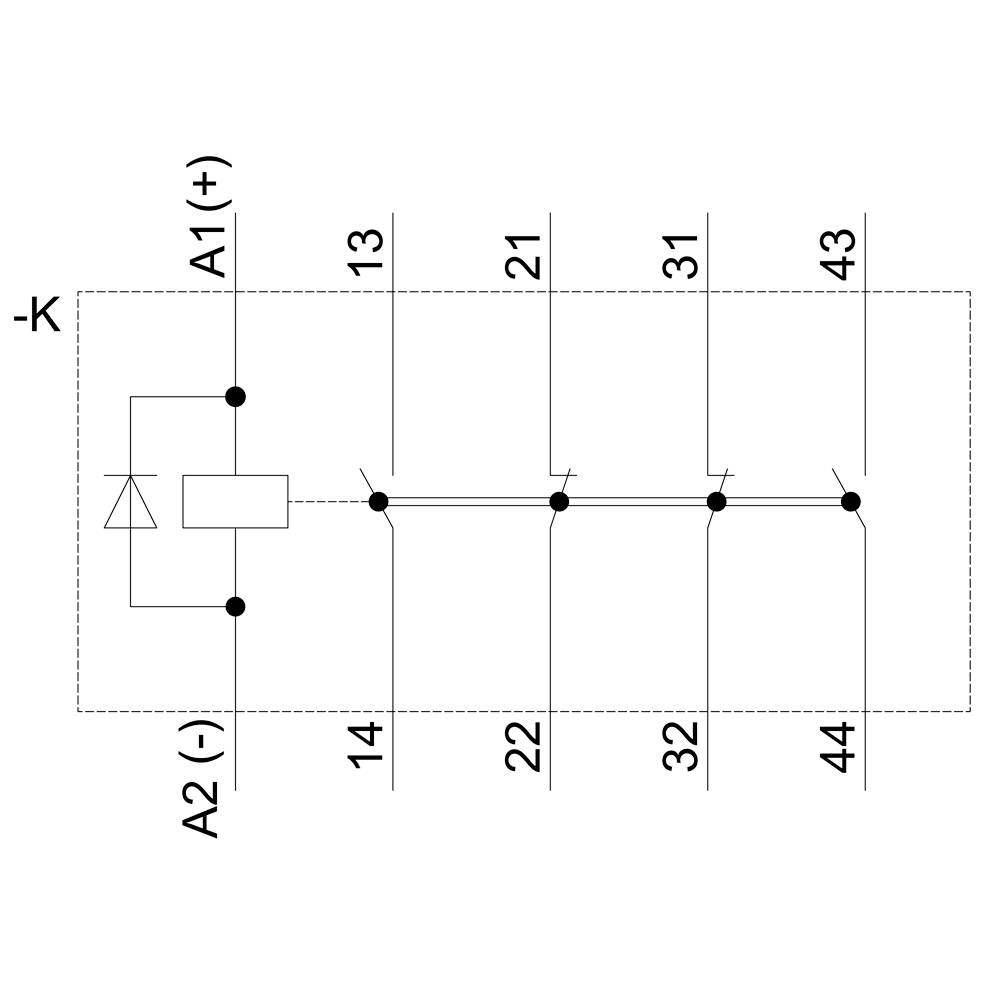

Schéma zobrazuje relé se cívkou vlevo, propojené se čtyřmi spínači (13/14, 21/22, 31/32, 43/44) vpravo v řadě.

Technický výkres elektrické součástky s bočními pohledy a rozměry v milimetrech. Zobrazuje připojovací body a místa upevnění.

Schéma zapojení stykače Siemens SIRIUS 3RH21. Zobrazuje připojovací svorky 13NO, 14NO, 21NC, 22NC, 31NC, 32NC, 43NO, 44NO, A1+, A2.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2122-1VB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (995,87 Kč / kus)

995,87 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2122-1VB40

Konstrukční velikost: S00

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s diodou

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1736310 Siemens 3RH2122-1VB40 pomocný vazební stykač s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736310 Siemens 3RH2122-1VB40 pomocný vazební stykač s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Koppelhilfsschutz, 2 S + 2 O, 24 V DC, 0,85 ... 1,85* US, s diodou, velikost S00, šroubovací koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
