Siemens 3RH2122-1QB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens 1 ks

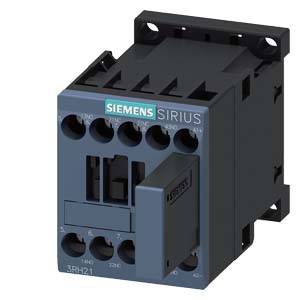

Siemens SIRIUS stykač 3RH21 v černé barvě, s připojovacími svorkami nahoře a dole, obdélníkového tvaru; průmyslový spínací prvek.

Ilustrační obrázek

Otevřená rozvodná skříň s různými elektrotechnickými komponenty a kabeláží uspořádanými v několika úrovních.

Ochrana a příslušenství: Hlavní komponenty jsou pomocný stykač, propojovací pomocný stykač, funkční modul a adaptér ložiskového čepu; znázorněny montážní možnosti pomocných obvodů.

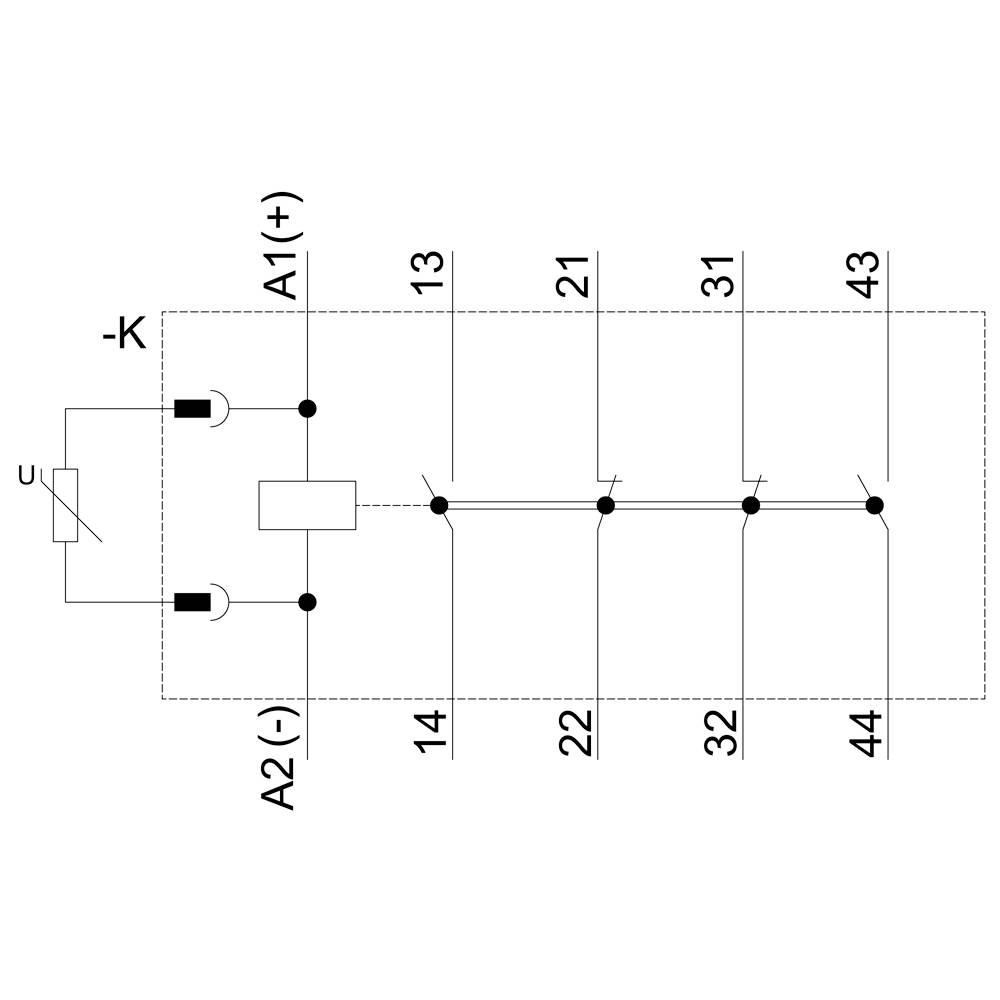

Schéma zapojení relé: Cívka mezi A1(+) a A2(-); Kontakty 13/14, 21/22, 31/32, 43/44 otevřené. Propojení cívky přes tlačítko.

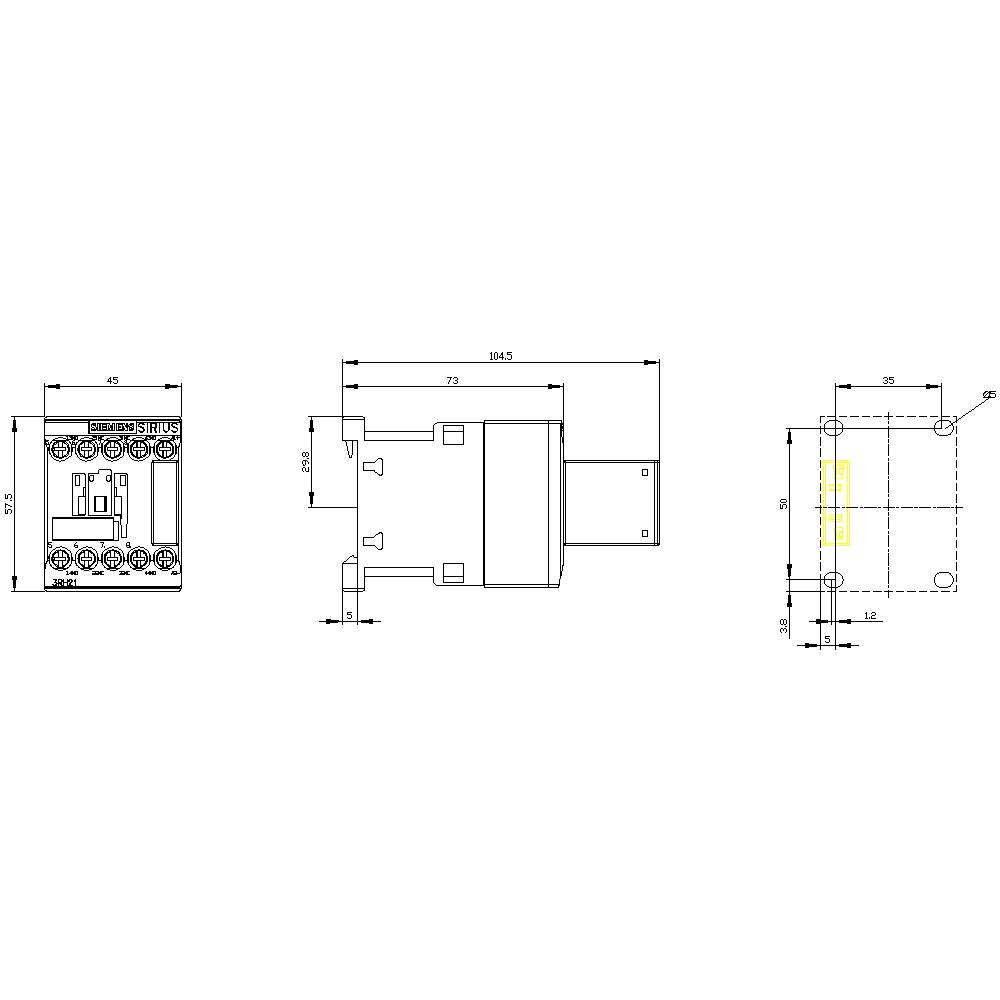

Technický výkres relé s předním, bočním a horním pohledem. Rozměry a připojení jsou zobrazeny detailně.

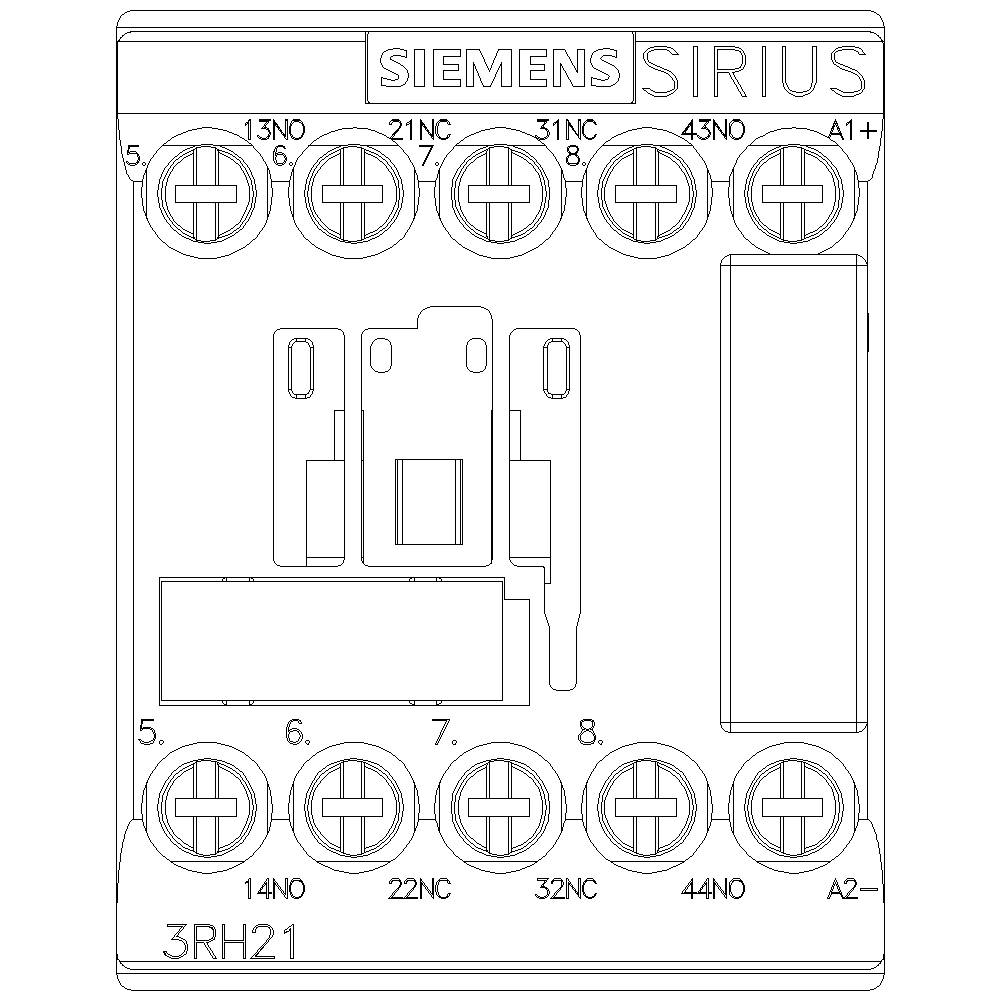

Technický výkres Siemens SIRIUS spínacího modulu s očíslovanými připojovacími svorkami a zobrazením vnitřní struktury.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

šroubová svorka

Typ

3RH2122-1QB40

Konstrukční velikost

S00

Pomocný kontakt

2 spínací kontakty

2 rozpínací kontakty

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (971,07 Kč / kus)

971,07 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Koppelhilfsschutz, 2S+ 2 NC, DC24V, 0,7-1,25 US,, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2122-1QB40

Konstrukční velikost: S00

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 24-24 V

: NE

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1736309 Siemens 3RH2122-1QB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736309 Siemens 3RH2122-1QB40 pomocný vazební stykač s varistorem Vhodné pro značku (relé): Siemens 1 ks

Popis

Koppelhilfsschutz, 2 S + 2 O, 24 V DC, 0,7 ... 1,25* US, s varistorem, velikost S00, šroubovací koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
