Siemens 3RH2122-1MB40-0KT0 pomocný vazební stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Elektrický stykač Siemens ze série Sirius, model 3RH21, v černě-modrém pouzdře, viditelné jsou připojovací svorky.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje elektronické komponenty a kabely.

Diagram zobrazuje elektrické komponenty: pomocný stykač a pomocný spínací stykač, včetně příslušenství a funkčního přehledu pro nízkofrekvenční obvody.

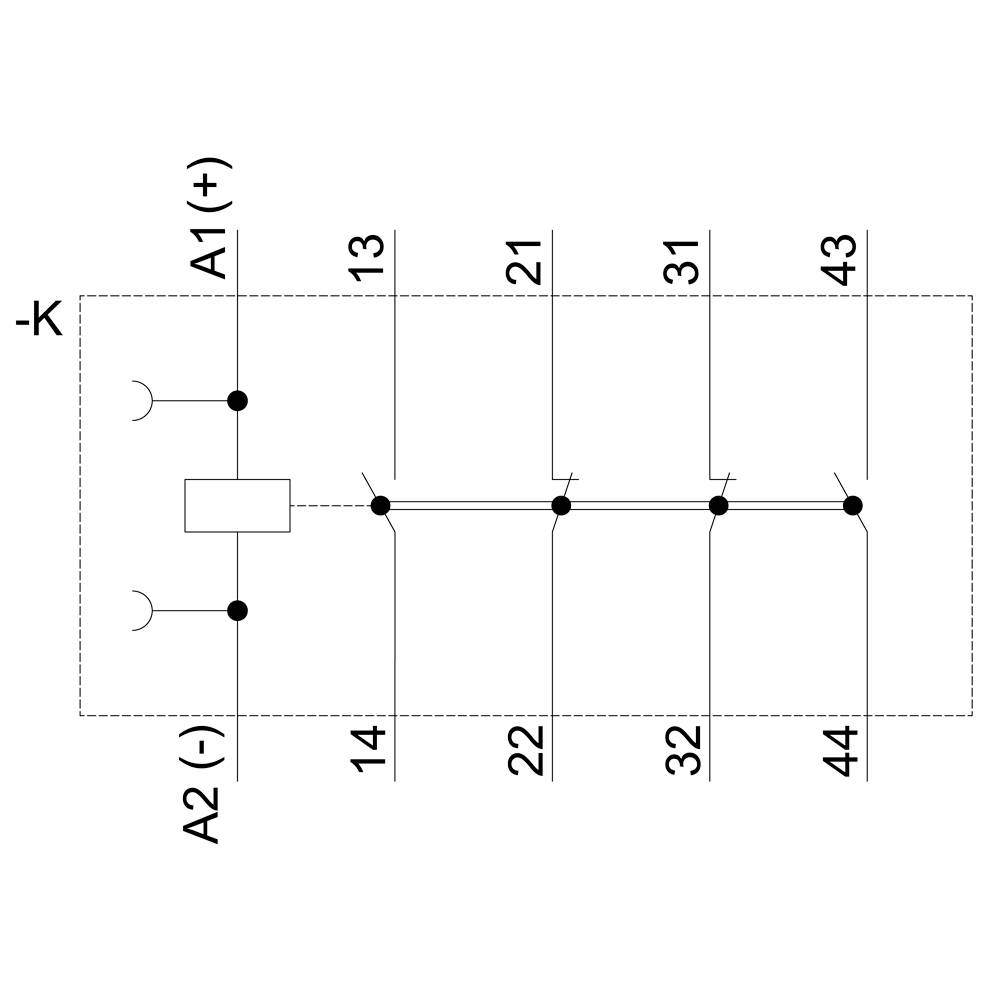

Schéma zapojení ukazuje relé s připojovacími svorkami cívky A1, A2 a kontaktními páry 13-14, 21-22, 31-32, 43-44 uvnitř čárkované linie.

Technický výkres elektrického relé, pohled zepředu, z boku a shora. Rozměry uvedeny v milimetrech.

'Siemens SIRIUS 3RH21 relé, přední pohled s připojovacími body a číslováním.'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný vazební stykač

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2122-1MB40-0KT0

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (863,64 Kč / kus)

863,64 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Koppelhilfsschutz, 2S+ 2O DC24V, 0,85-1,85 US, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný vazební stykač

Typ: 3RH2122-1MB40-0KT0

Konstrukční velikost: S00

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S00

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +50 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 24-24 V

: NE

: Screw connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1736308 Siemens 3RH2122-1MB40-0KT0 pomocný vazební stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736308 Siemens 3RH2122-1MB40-0KT0 pomocný vazební stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Koppelhilfsschutz, 2 S + 2 O DC 24 V, 0,85 ... 1,85* US, velikosti S00, šroubovací koppelhilfsschutz SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod s přímým připojením na elektronické řízení. Které koppelhilfsschutze SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Kontakty jsou určeny pro safety použití i jako SUVA varianty. Které jsou Koppelhilfsschutze klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro Koppelhilfsschutze 3RH2. Které Koppelhilfsschutze 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
